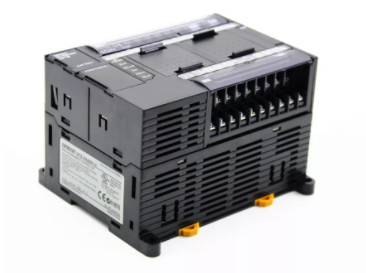

| Art | Wechselstrom-Stromversorgungsmodelle | DC-Stromversorgungsmodelle | |
|---|---|---|---|
| Modell | CP1E- [] [] [] S [] D [] - A CP1E- [] [] [] D [] - A |
CP1E- [] [] [] S [] D [] - D CP1E- [] [] [] D [] - D |
|
| Einschließung | Angebracht in eine Platte | ||
| Maße (h-× D × W) | E/N/NA [] [] -artig CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D [] - []): 90mm *1 × 85mm × *2 66 Millimeter CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E- [] 14D [] - []/[] 20D [] - []): 90mm *1 × 85mm *2 × 86 Millimeter CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30D [] - []): 90mm *1 × 85mm × *2 130 Millimeter CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40D [] - []): 90mm *1 × 85mm × *2 150 Millimeter CPU-Einheit mit 60 Input-/Outputpunkten (CP1E-N60D [] - []): 90mm *1 × 85mm × *2 195 Millimeter CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D [] - []): 90mm *1 × 85mm × *2 130 Millimeter E/N/[] [] S (1) -ARTIG CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E- [] 14SD [] - []/[] 20SD [] - []): 90mm *1 × 79mm × *2 86 Millimeter CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30S (1) D [] - []): 90mm *1 × 79mm × *2 130 Millimeter CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40S (1) D [] - []): 90mm *1 × 79mm × *2 150 Millimeter CPU-Einheit mit 60 Input-/Outputpunkten (CP1E- [] 60S (1) D [] - []): 90mm *1 × 79mm × *2 195 Millimeter |
||
| Gewicht | CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D [] - []): Maximum 300g. CPU-Einheit mit 14 Input-/Outputpunkten (CP1E- [] 14 (S) D [] - []): Maximum 360g. CPU-Einheit mit 20 Input-/Outputpunkten (CP1E- [] 20 (S) D [] - []): Maximum 370g. CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30 (S []) D [] - []): Maximum 600g. CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40 (S []) D [] - []): Maximum 660g. CPU-Einheit mit 60 Input-/Outputpunkten (CP1E- [] 60 (S []) D [] - []): Maximum 850g. CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D [] - []): Maximum 680g. |
||
| Elektr. trical Spezifikt. ifica- tions |
Versorgungsspannung | 100 bis 240 VAC 50/60 Hz | 24 VDC |
| Funktionierenspannung Strecke |
85 bis 264 VAC | 20,4 bis 26,4 VDC | |
| Energie Verbrauch |
15 Maximum VA/100 VAC. 25 Maximum VA/240 VAC. (CP1E-E10D [] - A [] 14 (S) D [] - A [] 20 (S) D [] - A) |
9 w-Maximum (CP1E-E10D [] - D) 13 w-Maximum (CP1E-N14D [] - D/N20D [] - D) |
|
| 50 Maximum VA/100 VAC. 70 Maximum VA/240 VAC. (CP1E-NA20D [] - A [] 30 (S []) D [] - A [] 40 (S []) D [] - A/N60 (S []) D [] - A) |
20 w-Maximum. (CP1E-NA20D [] - D/N30 (S []) D [] - D N40 (S []) D [] - D/N60 (S []) D [] - D) *4 |
||
| Einschaltstrom | 120 VAC, 20 A für Frau 8 max. für Kaltstart bei Zimmertemperatur 240 VAC, 40 A für Frau 8 max. für Kaltstart bei Zimmertemperatur |
24 VDC, 30 A für Frau 20 max. für Kaltstart bei Zimmertemperatur |
|
| Aussenbord-Stromversorgungsanlage Versorgung *3 |
Nicht zur Verfügung gestellt. (CP1E-E10D [] - A [] 14 (S) D [] - A [] 20 (S) D [] - A) 24 VDC, 300 MA (CP1E-NA20D [] - a [] 30D [] - a [] 40D [] - a [] 60D [] - a [] 30SDR-A/ [] 40SDR-A/[] 60SDR-A) |
Nicht zur Verfügung gestellt | |
| Isolierung Widerstand |
20 MΩ Min. (bei 500 VDC) zwischen externe Wechselstrom-Anschlüsse und GR-Anschlüsse |
Ausgenommen zwischen DC-Primärstrom und DC Sekundärstrom |
|
| Nichtleiter Stärke |
2.300 VAC 50/60Hz für 1 Minute zwischen Wechselstrom externes und GR-Anschlüsse Durchsickern gegenwärtig: 5 MA Maximum. |
Ausgenommen zwischen DC-Primärstrom und DC Sekundärstrom |
|
| Ausschalten Erkennungszeit |
10 Frau Min. | 2 Frau Min. | |
| Appli- Kation envi- Ron bedeutet |
Umgebendes Funktionieren Temperatur |
°C 0 bis 55 | |
| Umgebende Feuchtigkeit | 10% bis 90% | ||
| Atmosphäre | Kein Schadgas. | ||
| Umgebende Lagerung Temperatur |
°C -20 bis 75 (ausschließlich der Batterie) | ||
| Höhe | 2.000 m-Maximum. | ||
| Verschmutzungsgrad | 2 oder weniger: Treffen Iec 61010-2-201. | ||
| Rauschwiderstand | 2 KV auf Stromversorgungsversorgungslinie (passen sich an IEC61000-4-4.) an | ||
| Überspannung Kategorie |
Kategorie II: Treffen Iec 61010-2-201. | ||
| Emc-Immunität Niveau |
Zone B | ||
| Erschütterung Widerstand |
Passt sich an JIS 60068-2-6 an. 5 bis 8,4 Hz mit 3,5 Millimeter des Umfanges, 8,4 bis 150 Hz Beschleunigung von 9,8 m/s2 für Minute 100 in x-, y- und z-Richtungen (10 Schleifen von 10 Minute jedes = 100 minimale Summe) |
||
| Schockwiderstand | Passt sich an JIS 60068-2-27 an. 147 m/s2, 3mal in x-, y- und z-Richtungen |
||
| Verteiler | Geregelt (nicht entfernbar) | ||
| Klemmschraubegröße | M3 | ||
| Anwendbare Standards | Passt sich an EC-Richtlinie an | ||
| Erdung von Methode | Boden zu 100 Ω oder weniger. | ||
