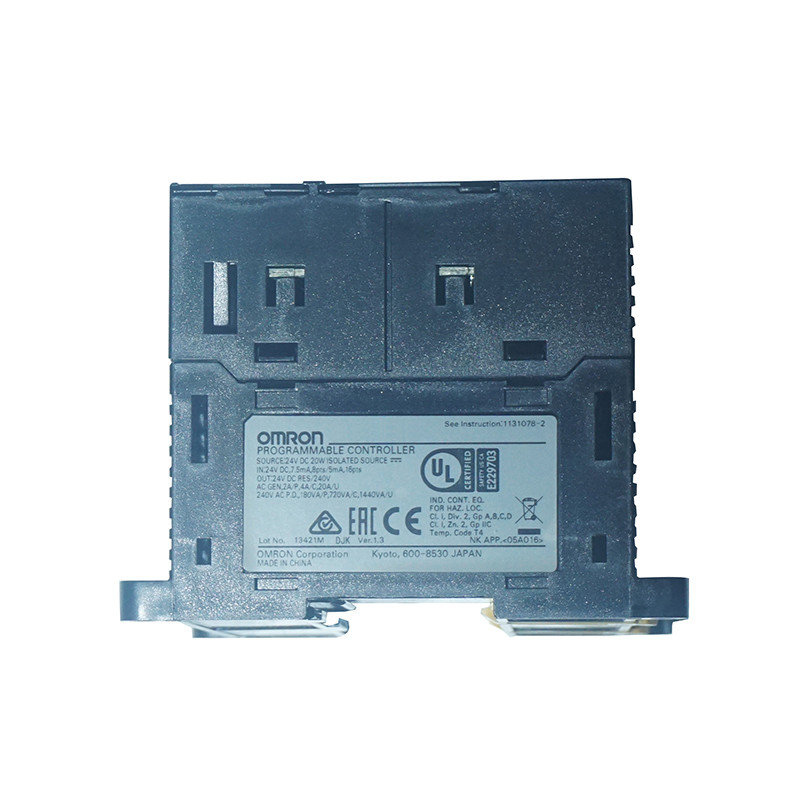

Elektronische Bauelemente Omron PLC CP1E-E14SDR-A USB 100 - Wechselstrom 240V

Produktdetails

• Familieninformationen

  Mikro-Reihe PLC CP2 kompakte Prüfer durch OMRON bietet Maschine Maschinenkommunikation mit Datenerfassungsdank Ethernet Hafen der Einbauten 2 an. Steuerung und Maschinenüberwachung ist, nicht nur einfach aber auch verbessert Produktivität und stützt vorbestimmte Wartung.

  • Ethernet 2-port
  • Kompakt und zuverlässig in allen Umweltbedingungen
  • Verringerte verdrahtende Kosten
  • Verbesserte Kommunikationsleistung
  • Positioniervorgänge 4-axis mit linearer Interpolation für mehr Entwurfs-Leistungsfähigkeit
  • Ausgedehnte Temperaturspanne und freie Operation der Batterie

• Artikelinformationen

  • Eingebauter USB-B Hafen







  Spezifikation



  Art	Wechselstrom-Stromversorgungsmodelle	DC-Stromversorgungsmodelle
  Modell	CP1E-@@@S@D@-A CP1E-@@@D@-A	CP1E-@@@S@D@-D CP1E-@@@D@-D
  Einschließung	Angebracht in eine Platte
  Maße (h-× D × W)	E/N/NA@@-type   CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D@-@): 90mm *1 × 85mm × *2 66 Millimeter CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E-@14D@-@/@20D@-@): 90mm *1 × 85mm × *2 86 Millimeter CPU-Einheit mit 30 Input-/Outputpunkten (CP1E-@30D@-@): 90mm *1 × 85mm × *2 130 Millimeter CPU-Einheit mit 40 Input-/Outputpunkten (CP1E-@40D@-@): 90mm *1 × 85mm × *2 150 Millimeter CPU-Einheit mit 60 Input-/Outputpunkten (CP1E-N60D@-@): 90mm *1 × 85mm × *2 195 Millimeter CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D@-@): 90mm *1 × 85mm × *2 130 Millimeter E/N/@@S (1) -artig CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E-@14SD@-@/@20SD@-@): 90mm *1 × 79mm × *2 86 Millimeter CPU-Einheit mit 30 Input-/Outputpunkten (CP1E-@30S (1) D @-@): 90mm *1 × 79mm × *2 130 Millimeter CPU-Einheit mit 40 Input-/Outputpunkten (CP1E-@40S (1) D @-@): 90mm *1 × 79mm × *2 150 Millimeter CPU-Einheit mit 60 Input-/Outputpunkten (CP1E-@60S (1) D @-@): 90mm *1 × 79mm × *2 195 Millimeter
  Gewicht	CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D@-@): max. Einheit CPU-300g mit 14 Input-/Outputpunkten (CP1E-@14 D @-@): max. Einheit CPU-360g mit 20 Input-/Outputpunkten (CP1E-@20 D @-@): Maximum 370g.   CPU-Einheit mit 30 Input-/Outputpunkten (CP1E-@30 (S@) D @-@): max. Einheit CPU-600g mit 40 Input-/Outputpunkten (CP1E-@40 (S@) D @-@): max. Einheit CPU-660g mit 60 Input-/Outputpunkten (CP1E-@60 (S@) D @-@): Maximum 850g. CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D@-@): Maximum 680g.
  Versorgungsspannung	100 bis 240 VAC 50/60 Hz	24 VDC
  Funktionierender Spannungsbereich	85 bis 264 VAC	20,4 bis 26,4 VDC
  Leistungsaufnahme	15 Maximum VA/100 VAC.   25 Maximum VA/240 VAC. (CP1E-E10D@-A/@14 D @-A/@20 D @-A)	9 w-Maximum (CP1E-E10D@-D)   13 w-Maximum (CP1E-N14D@-D/N20D@-D)
  	50 Maximum VA/100 VAC.   70 Maximum VA/240 VAC. (CP1E-NA20D@-A/@30 (S@) D @-A/@40 (S@) D @-A/N60 (S@) D @-A)	20 w-Maximum.   (CP1E-NA20D@-D/N30 (S@) D @-D/N40 (S@) D @-D/N60 (S@) D @-D) *4
  Einschaltstrom	120 VAC, 20 A für Frau 8 max. für Kaltstart bei Zimmertemperatur   240 VAC, 40 A für Frau 8 max. für Kaltstart bei Zimmertemperatur	24 VDC, 30 A für Frau 20 max. für Kaltstart bei Zimmertemperatur
  Externe Stromversorgung *3	Nicht zur Verfügung gestellt.   (CP1E-E10D@-A/@14 D @-A/@20 D @-A) 24 VDC, 300 MA (CP1E-NA20D@-A/@30D@-A/@40D@-A/@60D@-A/ @30SDR-A/@40SDR-A/@60SDR-A)	Nicht zur Verfügung gestellt
  Isolationswiderstand	20 MΩ Min. (bei 500 VDC) zwischen den externen Wechselstrom-Anschlüssen und GR-Anschlüssen	Ausgenommen zwischen DC-Primärstrom und DC-Sekundärstrom
  Durchschlagsfestigkeit	2.300 VAC 50/60Hz für 1 Minute zwischen Wechselstrom extern und GR-Anschlüsse Durchsickern gegenwärtig: 5 MA Maximum.	Ausgenommen zwischen DC-Primärstrom und DC-Sekundärstrom
  Umgebungstemperatur	°C 0 bis 55
  Umgebende Feuchtigkeit	10% bis 90%
  Atmosphäre	Kein Schadgas.
  Umgebende Lagertemperatur	°C -20 bis 75 (ausschließlich der Batterie)
  Höhe	2.000 m-Maximum.
  Verschmutzungsgrad	2 oder weniger: Treffen Iec 61010-2-201.
  Rauschwiderstand	2 KV auf Stromversorgungsversorgungslinie (passen sich an IEC61000-4-4.) an
  Überspannungskategorie	Kategorie II: Treffen Iec 61010-2-201.
  Emc-Immunitäts-Niveau	Zone B
  Erschütterungswiderstand	Passt sich an JIS 60068-2-6 an.   5 bis 8,4 Hz mit 3,5 Millimeter des Umfanges, 8,4 bis 150 Hz Beschleunigung von 9,8 m/s2 für Minute 100 in x-, y- und z-Richtungen (10 Schleifen von 10 Minute jedes = 100 minimale Summe)
  Schockwiderstand	Passt sich an JIS 60068-2-27 an.   147 m/s2, 3mal in x-, y- und z-Richtungen
  Verteiler	Geregelt (nicht entfernbar)
  Klemmschraubegröße	M3
  Anwendbare Standards	Passt sich an EC-Richtlinie an
  Erdung von Methode	Boden zu 100 Ω oder weniger.
