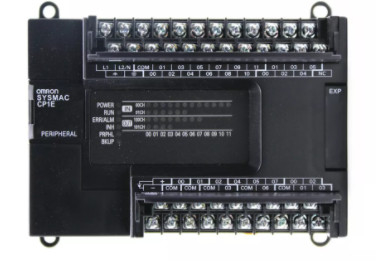

Omron PLC CP1E
>
|
| Herkunftsort | China/JAPAN |
| Markenname | Omron |
| Modellnummer | CP1E-E30SDR-A |
Neue Vorlage programmierbaren Logik-Kontrolleur im auf Lager Plc Module CP1E-E30SDR-A
• Neue CP1E CPU-Einheiten jetzt verfügbar.
– Aufstellung einschließlich CPU-Einheiten mit Einbauten drei Häfen: USB, RS-232C, RS-485.
– Die Tiefe von CPU-Einheiten mit RS-232C Verbindungsstücken wird durch 20 Millimeter verringert. (N30/40/60S (1))
• Einfache Verbindung mit Computern unter Verwendung handelsüblicher USB-Kabel.
• Mit Einheiten CPU-E30/40/60, N30/40/60 (S@) oder NA20 fügen Sie Input/Output, analoges Input/Output oder Temperatur-Input hinzu, indem Sie anschließen
Expansions-Einheiten oder Expansion Input-/Outputeinheiten.
• Eingabeunterbrechungen
• Komplette Hochgeschwindigkeitsgegenfunktionalität.
• Vielseitige Pulskontrolle für Transistor-Ertrag für Einheiten CPU-N14/20/30/40/60 (S@) oder NA20.
• PWM gibt für Transistor-Ertrag für Einheiten CPU-N14/20/30/40/60 (S@) oder NA20 aus.
• Befestigung Serienwahl-Bretter, Ethernet-Wahl-Brett und analoges Wahl-Brett zu Einheiten CPU-N30/40/60 oder NA20.
• Eingebautes analoges Input/Output, zwei Input und ein Ertrag, für Na-artige CPU-Einheiten.
• Die Standards werden abgekürzt, wie folgt: U: UL, U1: UL (Klasse ich Produkte der Abteilungs-2 für gefährliche Standorte), C: CSA, UC: cULus,
UC1: cULus (Klasse ich Produkte der Abteilungs-2 für gefährliche Standorte), CU: cUL, N: NK, L: Lloyd, kc: Kc-Ausrichtung und CER: EU-Richtlinien.
• Treten Sie mit Ihrem OMRON-Vertreter für weitere Details und anwendbare Bedingungen für diese Standards in Verbindung.
| Art | Wechselstrom-Stromversorgungs-Art | DC-Stromversorgungs-Art | |
|---|---|---|---|
| Format | Modell CP1E-□□S□D□-A□ Modell CP1E-□□D□-A□ |
Modell CP1E-□□S□D□-D□ Modell CP1E-□□D□-D□ |
|
| Struktur | Errichtet in Plattenart | ||
| Externe Form: Höhe × Tiefe × Breite | E-/N/NA□□art Input/Output 10-point Art (vorbildliches CP1E-E10D-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 66 Millimeter Art Input/Output mit 14/20 Punkten (vorbildliches CP1E-14/20D□-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 86 Millimeter Input/Output 30-point Art (vorbildliches CP1E-30D□-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 130 Millimeter Input/Output 40-point Art (vorbildliches CP1E-40D□-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 150 Millimeter Input/Output 60-point Art (vorbildliches CP1E-N60D-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 195 Millimeter Analoge eingebaute Art Input/Output mit 20 Punkten (vorbildliches CP1E-NA20D-□□): 90 Millimeter (*1) × 85 Millimeter (*2) × 130 Millimeter E/N□S□ (1) Art Input/Output 14/20-point Art (vorbildliches CP1E-E14/20SD-□□): 90 Millimeter (*1) × 79 Millimeter (*2) × 86 Millimeter Input/Output 30-point Art (Modell CP1E-30S□ (1) D□-□): 90 Millimeter (*1) × 79 Millimeter (*2) × 130 Millimeter Input/Output 40-point Art (Modell CP1E-40S□ (1) D□-□): 90 Millimeter (*1) × 79 Millimeter (*2) × 150 Millimeter Input/Output 60-point Art (Modell CP1E-60S□ (1) D□-□): 90 Millimeter (*1) × 79 Millimeter (*2) × 195 Millimeter |
||
| Gewicht | Input/Output 10-point Art (vorbildliches CP1E-E10D-□□): 300 g oder weniger Input/Output 14-point Art (Modell□ CP1E-14 D□-□): 360 g Maximum. Input/Output 20-point Art (Modell□ CP1E-20 D□-□): 370 g Maximum. Input/Output 30-point Art (vorbildliches CP1E-30□ (S□) D□-□): 600 g Maximum. Input/Output 40-point Art (vorbildliches CP1E-40□ (S□) D□-□): 660 g Maximum. Input/Output 60-point Art (vorbildliches CP1E-60□ (S□) D□-□): 850 g Maximum. Analoge eingebaute Art Input/Output mit 20 Punkten (vorbildliches CP1E-NA20D-□□): 680 g maximal |
||
| Energie Versorgung Spezifikationen |
Stromversorgungs-Spannung | 100 bis 240 V Wechselstrom 50/60 Hz | 24 V-DC |
| Zulässige Stromversorgungs-Spannung | 85 bis 264 V Wechselstrom | 20,4 bis 26,4 V DC | |
| Leistungsaufnahme | 15 Wechselstrom-Maximum VA-/100 V. 25 VA/240 V Wechselstrom-Maximum. (Modell□ CP1E-10/14/20 D□-A) |
9 w-Maximum (Modell CP1E-E10D-D□) 13 w-Maximum (Modell CP1E-N14/20D-D□) |
|
| 50 VA/100 V Wechselstrom-Maximum. 70 VA/240 V Wechselstrom-Maximum. (Vorbildliches CP1E-30/40/60□ (S□) D□-A, Modell CP1E-NA20D□-A) |
20 w-Maximum. (Modell□ CP1E-N30/40/60D□-D, vorbildliches CP1E-NA20D□-D) (*4) |
||
| Einschaltstrom | 120 V Wechselstrom 20 Maximum A/8 Frau (mit Kaltstart der Raumtemperatur) 240 V Wechselstrom 40 Maximum A/8 Frau (mit Kaltstart der Raumtemperatur) |
24 V DC 30 Maximum A/20 Frau (mit Kaltstart der Raumtemperatur) | |
| Fremdquelle-Stromversorgung (*3) | Keine (Modell□ CP1E-10/14/20 D□-A) 24 Maximum V DCs 300 MA (Modell CP1E-30/40/60D□-A□, vorbildliches CP1E-□30/40/60SDR-A, vorbildliche CP1E-NA20D□-A) |
Kein | |
| Isolationswiderstand | Zwischen den externen Wechselstrom-Anschlüssen und GR-Anschlüssen 20 MΩ Min. (500 V DC-Isolierung resistance���) |
Ausgenommen zwischen DC-Primärstrom und DC-Sekundärstrom. | |
| Durchschlagsfestigkeit | Zwischen den externen Wechselstrom-Anschlüssen und GR-Anschlüssen 2.300 V Wechselstrom 50/60 Hz für 1 Minute, Maximum des Durchsickernstroms 5 MA. |
Ausgenommen zwischen DC-Primärstrom und DC-Sekundärstrom. | |
| Ausschalten-Erkennungszeit | 10 Frau Min. | 2 Frau Min. | |
| Funktionieren Umwelt |
Umgebungstemperatur | 0 zu 55°C | |
| Umgebende Betriebsfeuchtigkeit | 10 bis 90% relative Feuchtigkeit | ||
| Funktionierende umgebende Atmosphäre | Sein muss kein Schadgas | ||
| Umgebende Lagertemperatur | -20 zu +75°C (ausschließlich der Batterie) | ||
| Funktionierenhöhe | 2.000 m-Maximum. | ||
| Verschmutzung | Verschmutzungsgrad 2 oder weniger: passt sich an JIS B3502, IEC61131-2 an | ||
| Rauschwiderstand | IEC61000-4-4 konforme 2 KV (Stromversorgungsversorgungslinie) | ||
| Überspannungs-Kategorie | Kategorie II: passt sich an JIS B3502, IEC61131-2 an | ||
| Emc-Immunitäts-Niveau | Zone B | ||
| Erschütterungs-Widerstand | JIS C60068-2-6 konform 5 bis 8,4 Hz mit 3,5 Millimeter des Umfanges, 8,4 bis 150 Hz Beschleunigung von 9,8 m/s2 für Minute 100 in x-, y- und z-Richtungen (10 Schleifen von 10 Minute jedes = 100 minimale Summe) |
||
| Schock-Widerstand | JIS C60068-2-27 konform 147 m/s2 3mal in x-, y- und z-Richtungen |
||
| Verteiler | Örtlich festgelegte Art (nicht entfernbar) | ||
| Klemmschraube-Größe | M3 | ||
| Anerkannte Standards | EC-Richtlinie | ||
| Erdung von Methode | D-Art Erdung (Nr. 3- Art Erdung) | ||
