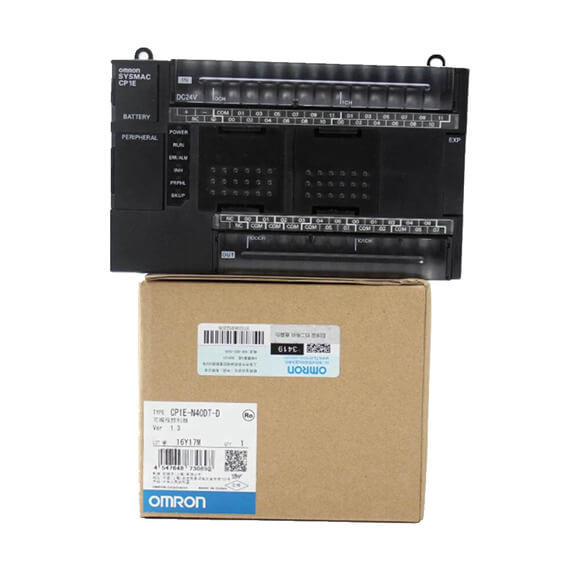

100 - 240V Wechselstrom Omron Stromversorgung PLC CP1E-N40DT-D modelliert Leiter-Diagramm
  • 100 - 240V Wechselstrom Omron Stromversorgung PLC CP1E-N40DT-D modelliert Leiter-Diagramm
  • 100 - 240V Wechselstrom Omron Stromversorgung PLC CP1E-N40DT-D modelliert Leiter-Diagramm

100 - 240V Wechselstrom Omron Stromversorgung PLC CP1E-N40DT-D modelliert Leiter-Diagramm

Herkunftsort China/JAPAN
Markenname Omron
Modellnummer CP1E-N40DT-D
Einzelheiten zum Produkt
Marke:
OMRON
Bedingung:
Neu
Vorbereitungs- und Anlaufzeit:
Auf Lager
MOQ:
1
Herkunftsort:
China/JAPAN
Währung:
USD/RMB
Garantie:
12-monatig
Versandausdruck:
DHL/TNT/UPS/FEDEX usw.
Hervorheben:

100V Omron PLC CP1E

,

Stromversorgung Omron PLC CP1E

,

CP1E-N40DT-D

Zahlungs- und Versandbedingungen
Min Bestellmenge
1/PC
Preis
$50-500
Verpackung Informationen
Kartonverpacken
Lieferzeit
Tage 3-5Working
Zahlungsbedingungen
T/T, Western Union
Versorgungsmaterial-Fähigkeit
Woche 10pc/per
Beschreibung des Produkts

Omron PLC CP1E-N40DT-D

Allgemeine Spezifikationen



Art Wechselstrom-Stromversorgungsmodelle DC-Stromversorgungsmodelle
Modell CP1E- [] [] [] S [] D [] - A
CP1E- [] [] [] D [] - A
CP1E- [] [] [] S [] D [] - D
CP1E- [] [] [] D [] - D
Einschließung Angebracht in eine Platte
Maße (h-× D × W) E/N/NA [] [] -artig
CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D [] - []): 90mm *1 × 85mm × *2 66 Millimeter
CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E- [] 14D [] - []/[] 20D [] - []): 90mm *1 × 85mm *2
× 86 Millimeter
CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30D [] - []): 90mm *1 × 85mm × *2 130 Millimeter
CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40D [] - []): 90mm *1 × 85mm × *2 150 Millimeter
CPU-Einheit mit 60 Input-/Outputpunkten (CP1E-N60D [] - []): 90mm *1 × 85mm × *2 195 Millimeter
CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D [] - []): 90mm *1 × 85mm
× *2 130 Millimeter
E/N/[] [] S (1) -ARTIG
CPU-Einheit mit 14 oder 20 Input-/Outputpunkten (CP1E- [] 14SD [] - []/[] 20SD [] - []): 90mm *1 × 79mm
× *2 86 Millimeter
CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30S (1) D [] - []): 90mm *1 × 79mm × *2 130 Millimeter
CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40S (1) D [] - []): 90mm *1 × 79mm × *2 150 Millimeter
CPU-Einheit mit 60 Input-/Outputpunkten (CP1E- [] 60S (1) D [] - []): 90mm *1 × 79mm × *2 195 Millimeter
Gewicht CPU-Einheit mit 10 Input-/Outputpunkten (CP1E-E10D [] - []): Maximum 300g.
CPU-Einheit mit 14 Input-/Outputpunkten (CP1E- [] 14 (S) D [] - []): Maximum 360g.
CPU-Einheit mit 20 Input-/Outputpunkten (CP1E- [] 20 (S) D [] - []): Maximum 370g.
CPU-Einheit mit 30 Input-/Outputpunkten (CP1E- [] 30 (S []) D [] - []): Maximum 600g.
CPU-Einheit mit 40 Input-/Outputpunkten (CP1E- [] 40 (S []) D [] - []): Maximum 660g.
CPU-Einheit mit 60 Input-/Outputpunkten (CP1E- [] 60 (S []) D [] - []): Maximum 850g.
CPU-Einheit mit 20 Input-/Outputpunkten und eingebauter Entsprechung (CP1E-NA20D [] - []): Maximum 680g.
Elektr.
trical
Spezifikt.
ifica-
tions
Versorgungsspannung 100 bis 240 VAC 50/60 Hz 24 VDC
Funktionierenspannung
Strecke
85 bis 264 VAC 20,4 bis 26,4 VDC
Energie
Verbrauch
15 Maximum VA/100 VAC.
25 Maximum VA/240 VAC.
(CP1E-E10D [] - A [] 14 (S) D [] - A
[] 20 (S) D [] - A)
9 w-Maximum (CP1E-E10D [] - D)
13 w-Maximum (CP1E-N14D [] - D/N20D [] - D)
50 Maximum VA/100 VAC.
70 Maximum VA/240 VAC.
(CP1E-NA20D [] - A [] 30 (S []) D [] - A
[] 40 (S []) D [] - A/N60 (S []) D [] - A)
20 w-Maximum.
(CP1E-NA20D [] - D/N30 (S []) D [] - D
N40 (S []) D [] - D/N60 (S []) D [] - D) *4
Einschaltstrom 120 VAC, 20 A für Frau 8 max. für Kaltstart
bei Zimmertemperatur
240 VAC, 40 A für Frau 8 max. für Kaltstart
bei Zimmertemperatur
24 VDC, 30 A für Frau 20 max. für Kaltstart
bei Zimmertemperatur
Aussenbord-Stromversorgungsanlage
Versorgung *3
Nicht zur Verfügung gestellt.
(CP1E-E10D [] - A [] 14 (S) D [] - A
[] 20 (S) D [] - A)
24 VDC, 300 MA
(CP1E-NA20D [] - a [] 30D [] - a
[] 40D [] - a [] 60D [] - a [] 30SDR-A/
[] 40SDR-A/[] 60SDR-A)
Nicht zur Verfügung gestellt
Isolierung
Widerstand
20 MΩ Min. (bei 500 VDC) zwischen
externe Wechselstrom-Anschlüsse und GR-Anschlüsse
Ausgenommen zwischen DC-Primärstrom und DC
Sekundärstrom
Nichtleiter
Stärke
2.300 VAC 50/60Hz für 1 Minute zwischen Wechselstrom
externes und GR-Anschlüsse Durchsickern gegenwärtig:
5 MA Maximum.
Ausgenommen zwischen DC-Primärstrom und DC
Sekundärstrom
Ausschalten
Erkennungszeit
10 Frau Min. 2 Frau Min.
Appli-
Kation
envi-
Ron
bedeutet
Umgebendes Funktionieren
Temperatur
°C 0 bis 55
Umgebende Feuchtigkeit 10% bis 90%
Atmosphäre Kein Schadgas.
Umgebende Lagerung
Temperatur
°C -20 bis 75 (ausschließlich der Batterie)
Höhe 2.000 m-Maximum.
Verschmutzungsgrad 2 oder weniger: Treffen Iec 61010-2-201.
Rauschwiderstand 2 KV auf Stromversorgungsversorgungslinie (passen sich an IEC61000-4-4.) an
Überspannung
Kategorie
Kategorie II: Treffen Iec 61010-2-201.
Emc-Immunität
Niveau
Zone B
Erschütterung
Widerstand
Passt sich an JIS 60068-2-6 an.
5 bis 8,4 Hz mit 3,5 Millimeter des Umfanges, 8,4 bis 150 Hz
Beschleunigung von 9,8 m/s2 für Minute 100 in x-, y- und z-Richtungen (10 Schleifen von 10 Minute jedes
= 100 minimale Summe)
Schockwiderstand Passt sich an JIS 60068-2-27 an.
147 m/s2, 3mal in x-, y- und z-Richtungen
Verteiler Geregelt (nicht entfernbar)
Klemmschraubegröße M3
Anwendbare Standards Passt sich an EC-Richtlinie an
Erdung von Methode Boden zu 100 Ω oder weniger.





* 1 Summe von 110 Millimeter mit Schienenplatten.
* 2 ausschließende Kabel.
* 3 benutzen die externe Stromversorgung zu den Leistungsaufnahmegeräten. Verwenden Sie sie nicht, um Ausgabegeräte zu fahren.
* 4 dieses ist der Nennwert für die maximale Systemkonfiguration. Verwenden Sie die folgende Formel, um Energie zu berechnen
Verbrauch für CPU-Einheiten mit DC Spannung.
Formel: DC Spannung Verbrauch = (✕ 5 V/70% (interne Energie-Leistungsfähigkeit) Stromaufnahme von 5 V + 24V gegenwärtig
Verbrauch) ✕ 1,1 (gegenwärtiger Schwankungsfaktor)
Die oben genannten Berechnungsergebnisse zeigen, dass eine DC-Stromversorgung mit einer größeren Kapazität angefordert wird.



Leistungsangaben



Einzelteil CP1E-E [] [] SD [] - []
CP1E- [] [] D [] - []
CP1E-N [] [] S [] D [] - []
CP1E-N [] [] D [] - []
CP1E-NA [] [] D [] - []
Programmkapazität 2 k-Schritte (8 Kbytes) einschließlich
die Symboltabelle, Kommentare,
und Programmindizes von
CX-Programmierer
8 k-Schritte (32 Kbytes) einschließlich die Symboltabelle, die Kommentare und die Programmindizes des CX-Programmierers
Steuermethode Speicherprogrammierte Methode
I/O Steuerung Methode Zyklischer Scan mit der unmittelbaren Auffrischung
Programmsprache Leiterdiagramm
Anweisungen Ungefähr 200
Proc-
Essing
Geschwindigkeit
Obenliegende Bearbeitungszeit 0,4 Frau
Befehlsausführungszeiten Grundlegende Anweisungen (LD): µs 1,19 Min.
Spezialanweisungen (BEWEGUNGEN): 7,9 µs Min.
Zahl von CP1W-series Expansion
Einheiten angeschlossen
CP1E-E10D [] - []/[] 14 (S) D [] - []/[] 20 (S) D [] - []: Kein
CP1E- [] 30 (S []) D [] - []/[] 40 (S []) D [] - []/[] 60 (S []) D [] - [] /NA20 (S []) D [] - []: 3 Einheiten
Höchstzahl von Input-/Outputpunkten CP1E-E10D [] - []: 10
CP1E- [] 14 (S) D [] - []: 14
CP1E- [] 20 (S) D [] - []: 20
CP1E- [] 30 (S []) D [] - []: 150 (30 eingebaut, 40 × 3 Expansion)
CP1E- [] 40 (S []) D [] - []: 160 (40 eingebaut, 40 × 3 Expansion)
CP1E- [] 60 (S []) D [] - []: 180 (60 eingebaut, 40 × 3 Expansion)
CP1E-NA20D [] - []: 140 (20 eingebaut, 40 × 3 Expansion)
Eingebautes Input/Output CP1E-E10D [] - []: 10 (6 Input, 4 Ertrag)
CP1E- [] 14 (S) D [] - []: 14 (8 Input, 6 Ertrag)
CP1E- [] 20 (S) D [] - []: 20 (12 Input, 8 Ertrag)
CP1E- [] 30 (S []) D [] - []: 30 (18 Input, 12 Ertrag)
CP1E- [] 40 (S []) D [] - []: 40 (24 Input, 16 Ertrag)
CP1E- [] 60 (S []) D [] - []: 60 (36 Input, 24 Ertrag)
CP1E-NA20D [] - []: 20 (12 Input, 8 Ertrag)
Einbauten
Input
funktionell
tions
Hoch-
Geschwindigkeit
Zähler
Hochgeschwindigkeits
Gegenmodus
Maximum
Frequenz
Zuwachsimpuls-Input
10 kHz:
6 Zähler
5 Zähler (nur für Input/Output 10
Punkte)
Auf-/Ab-Input
10 kHz: 2 Zähler
Impuls-+ Richtungs-Input
10 kHz: 2 Zähler
Differenziale Phasen-Input (4x)
5 kHz: 2 Zähler
Zuwachsimpuls-Input
100 kHz: 2 Zähler, 10 kHz: 4 Zähler
Auf-/Ab-Input
100 kHz: 1 Zähler, 10 kHz: Zähler 1
Impuls-+ Richtungs-Input
100 kHz: 2 Zähler
Differenziale Phasen-Input (4x)
50 kHz: 1 Zähler, 5 kHz: 1 Zähler
Zählung des Modus Linearer Modus
Ringmodus
Zählwert 32 Bits
Zählerrückstellung
Modi
Phase Z und Software-Zurückstellen (ausschließlich des Erhöhungsimpulsinput)
Software-Zurückstellen
Steuermethode Ziel-Zusammenbringen
Strecken-Vergleich
Eingabeunterbrechungen 6 Input (4 Input nur für 10 Input-/Outputpunkte)
Unterbrechungsinput-Impulsbreite: 50 µs Min.
Schnell-Antwort Input 6 Input (4 Input nur für 10 Input-/Outputpunkte)
Breite des eingegebenen Impulses: 50 µs Min.
Normal
Input
Eingegebene Konstanten Verzögerungen können in die PLC-Einrichtung (0 bis 32 Frau, Nichterfüllung eingestellt werden: Frau 8).
Sollwerte: Frau 0, 1, 2, 4, 8, 16 oder 32
Einbauten
Ertrag
funktionell
tions
Impuls
Ertrag
(Modelle
mit
Transistor
Ertrag
einzig)
Impulsertrag
Methode und
Ausgangsfrequenz
Impulsausgabefunktion nicht
schloss ein
Impuls + Richtungs-Modus
1 Hz bis 100 kHz: 2 Ertrag
Ausgabemodus Ununterbrochener Modus (für Geschwindigkeitsregelung)
Unabhängiger Modus (zur Positionssteuerung)
Nummerieren Sie von
Ertragimpulse
elative Koordinaten: 0000 0000 zu 7FFF
FFFF-Hexe (0 bis 2147483647)
Absolute Koordinaten: 8000 0000 zu 7FFF
FFFF-Hexe (- 2147483647 bis 2147483647)
Beschleunigung
Verlangsamung
Kurven
Trapezoide Beschleunigung und Verlangsamung
(Kann Sen-Kurvebeschleunigung nicht durchführen und
Verlangsamung.)
Ändernde SVS
während
Anweisung
Durchführung
Einzige Zielposition kann geändert werden.
Ursprungssuchen Enthalten
Impuls
Ertrag
(Modelle
mit
Transistor
Ertrag
einzig)
Frequenz PWM-Ausgabefunktion nicht
schloss ein
2,0 bis 6.553,5 Hz (mit Abstufungen von 0,1 Hz)
mit 1 Ertrag oder 2 Hz bis 32.000 Hz (herein
Erhöhungen von 1 Hz) mit 1 Ertrag
Aufgabenfaktor 0,0% bis 100,0% (mit Abstufungen von 0,1%)
Genauigkeit: +1%/-0% bei 2 Hz bis 10.000 Hz
und +5%/-0% bei 10.000 Hz bis 32.000 kHz
Ausgabemodus Ununterbrochener Modus
Eingebaute Entsprechung Analogeingabe Analoge Funktion nicht umfasste Einstellbereich: 0 bis 6.000 (nur 2 Kanäle
für Na-artiges)
Analogergebnis Einstellbereich: 0 bis 6.000 (nur Kanäle 1
für Na-artiges)
Analoge Regler E/N/NA [] [] -artig: 2 Regler (Einstellbereich: 0 bis 255)
E/N [] [] S (1) -ARTIG: Kein
COM
städtisch
Kationen
B-Zusatzusb-port In Übereinstimmung mit Bverbindungsstück USBs 2,0
  Getriebe
Abstand
5 m-Maximum.
Eingebauter RS-232C Hafen Kein eingebauter RS-232C Hafen Schnittstelle: Passt sich an UVP RS-232C an.
  Kommunikationen
Methode
Halbduplex
Synchronisierung Start-Stopp
Baud 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 oder 115,2
Kbps
Getriebe
Abstand
15 m-Maximum.
Gestützt
Protokoll
• Wirts-Verbindung
• 1: Verbindung N NT
• NO-Protokollmodus
• Serien-PLC verbindet (der Meister, Sklaven)
• Einfacher Meister Modbus-RTU
Eingebauter Hafen RS-485 Kein eingebauter Hafen RS-485 Nur N30/40/60S1-type
Schnittstelle: Passt sich an UVP RS-485 an. 2-drahtig
Sensoren
Keine Isolierung
  Kommunikationen
Methode
Halbduplex
Synchronisierung Start-Stopp
Baud 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 oder 115,2
Kbps
Getriebe
Abstand
50 m-Maximum.
Gestützt
Protokoll
• Wirts-Verbindung
• 1: Verbindung N NT
• NO-Protokollmodus
• Serien-PLC verbindet (der Meister, Sklaven)
• Einfacher Meister Modbus-RTU
Serienwahlhafen Wahl-Brett kann nicht sein
brachte an.
Nur N30/40/60 und NA20-type
1 Hafen
  Besteigbar
Wahl-Bretter
Ein RS-232C Hafen: CP1W-CIF01
Ein Hafen RS-422A/485 (nicht lokalisiert):
CP1W-CIF11
Ein Hafen RS-422A/485 (lokalisiert):
CP1W-CIF12-V1
Ein Ethernet-Anschluss: CP1W-CIF41
Kommunikationen
Methode
Hängt vom Wahl-Brett ab.
Synchronisierung Hängt vom Wahl-Brett ab.
Baud 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 oder 115,2
Kbps
Kompatibel
Protokolle
• Wirts-Verbindung
• 1: Verbindung N NT
• NO-Protokollmodus
• Serien-PLC verbindet (der Meister, Sklaven)
• Einfacher Meister Modbus-RTU
Taskanzahl 17
• Eine zyklische Durchführungsaufgabe
• Eine zeitlich geplante Unterbrechungsaufgabe (unterbrechen Sie immer Aufgabe 1)
• Sechs Eingabeunterbrechungsaufgaben (unterbrechen Sie Aufgaben 2 bis 7)
• Sechzehn Hochgeschwindigkeitszählerunterbrechungsaufgaben (unterbrechen Sie Aufgaben 1 bis 16)
Höchstsubroutinenzahl 128
Höchstsprungszahl 128
Zeitlich geplante Unterbrechungsaufgaben 1 Unterbrechungsaufgabe
Uhr Uhrfunktion nicht umfasste.
Die Zeit des Fehlervorkommens
01:01 der Anzeigen 01-01-01: 01
Sonntag
Enthalten.
Genauigkeit (Monatsabweichung):
Minute -4,5 zu Minute -0,5 an umgebendem
Temperatur von 55°C,
Minute -2,0 zu Minute +2,0 an umgebendem
Temperatur von 25°C,
Minute -2,5 zu Minute +1,5 an umgebendem
Temperatur von 0°C
Gedächtnis
Unterstützung
Eingebautes EEPROM Leiterprogramme und -parameter werden automatisch zu eingebautem EEPROM gespeichert
Ein Abschnitt des Daten-Speicherbereichs kann zum eingebauten EEPROM gespeichert werden.
Notstromversorgung durch Batterien mit
Batterie CP1W-BAT01
(Separat verkauft)
Batterie kann nicht angebracht werden. CP1W-BAT01 kann verwendet werden.
Maximale BatterieNutzungsdauer: 5 Jahre
Sicherstellungszeit
Wertsicherung (umgebende Temperatur:
55°C): 13.000 Stunden (ca. 1,5 Jahre)
Ist-Wert (umgebende Temperatur:
25°C): 43.000 Stunden (ca. 5 Jahre)
CIO
Bereich
Eingegebene Stückchen 1.600 Bits (100 Wörter): CIO 0,00 bis CIO 99,15 (CIO 00 bis CIO 99)
Ertrag-Stückchen 1.600 Bits (100 Wörter): CIO 100,00 bis CIO 199,15 (CIO 100 bis CIO 199)
Serien-PLC-Verbindungs-Wörter 1.440 Bits (90 Wörter): CIO 200,00 bis CIO 289,15 (Wörter CIO 200 bis CIO 289)
Arbeits-Bereich (W) 1.600 Bits (100 Wörter): W0.00 zu W99.15 (W0 zu W99)
Zwischenspeicherung (H) 800 Bits (50 Wörter): H0.00 zu H49.15 (H0 zu H49)
Stückchen in diesem Bereich ihren AN/AUS-Status beibehalten, wenn Betriebsart ist
änderte.
Zusätzlicher Bereich (a) Schreibgeschützt: 7.168 Bits (448 Wörter) A0 zu A447
Lesen/Schreiben: 4.896 Bits (306 Wörter) in den Wörtern A448 zu A753
Vorübergehender Relais-Bereich (TR) (TR-Bereich) 16 Bits: TR0 zu TR15
Timer-Bereich (T) 256 Timer-Zahlen (T0 zu T255 (getrennt von Zählern))
Gegenbereich (c) 256 Gegenzahlen (C0 zu C255 (getrennt von Timern))
Daten-Speicherbereich (d) 2 KWords: D0 zu D2047
Von diesen können 1.500 Wörter sein
gespeichert zum Hintergrundspeicher
(eingebautes EEPROM) Anwendung
Einstellungen im zusätzlichen Bereich.
8 KWords: D0 zu D8191
Von diesen können 7.000 Wörter zu gespeichert werden
Anwendung des Hintergrundspeichers (eingebautes EEP-ROM)
Einstellungen im zusätzlichen Bereich
Betriebsarten Programmierungsbetrieb:
Ablauf des Programms wird gestoppt.
Vorbereitungen können vor Ablauf des Programms in diesem Modus durchgeführt werden.
MONITOR-Modus:
Programme werden durchgeführt.
Einige Operationen, wie herein on-line-redigieren und Änderungen an den Barwerten
Input-/Outputgedächtnis, werden in diesem Modus ermöglicht.
Abspielmodus:
Programme werden durchgeführt.
Dieses ist die normale Betriebsart.

Treten Sie mit uns jederzeit in Verbindung

86-180-38289380
Room1504,6th-Gebäude, GaoSheng-Times Square, zhongYiyi No.798 Straße, Yuhua-Bezirk, Changsha-Stadt, Hunan, China
Senden Sie Ihre Anfrage direkt an uns
