Omron PLC CJ1W
>
|
|
| Herkunftsort | China/JAPAN |
| Markenname | Omron |

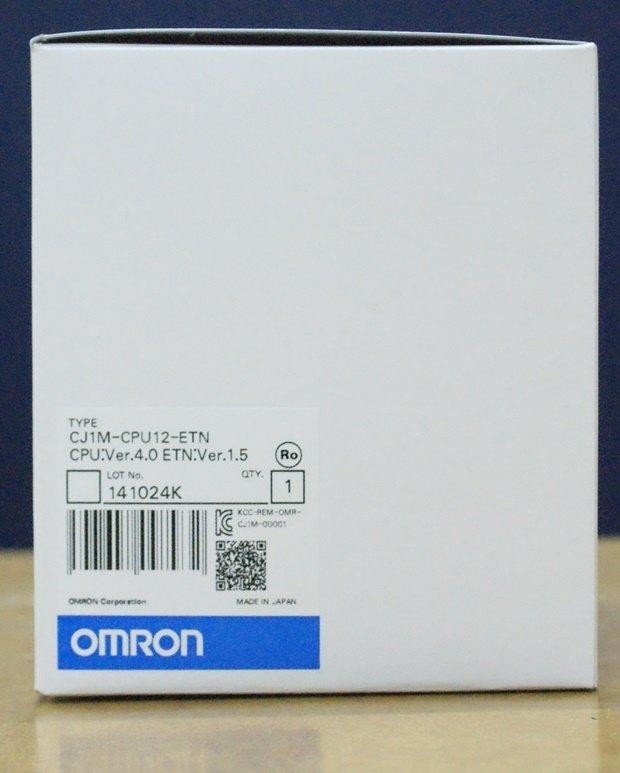

| Modellnummer | CJ1M-CPU12-ETN |
• Kompaktes 90 × 65 Millimeter (h-× sind D) Maße erste Klasse in der Industrie.
• SYSMAC-CJ-Reihen CPU-Einheit mit der Funktionalität einer Ethernet-Einheit.
• Das CPUfunktionselement hat die gleiche Funktionalität wie ein CJ1M-CPU11/12/13. Ermöglicht effektiver Verwendung von Vermächtnisanwendungen.
• Hochleistungsmb bis 128 der codierten Karten kann und an Unterstützung die Programm- und Systemeinstellungen oder die Klotzkundendaten gewöhnt sein installiert sein.
• Der große Befehlsatz kann verschiedene Anwendungen stützen. Vier Arten Programmierung werden (Leiter, strukturierter Text, Ablaufsprachen und Anweisungslisten), mit ungefähr 400 Anweisungen und 800 Anweisungsveränderungen gestützt.
• Diese CJ-Reihen CPU-Einheiten stützen die strukturierte Programmierung unter Verwendung der Funktionsblöcke, die die Programmentwicklungsbetriebsmittel des Kunden verbessern können.
• Die verschiedenen Schutzfunktionen liefern verbesserte Sicherheit, um wertvolle Software-Betriebsmittel und -eigentum zu schützen.
• Die CPU-Einheiten sind mit der CX-Ein integrierten Werkzeug-Paket kompatibel. Informationen für jede Komponente können verbunden werden, und die Daten des Systems können in eine Datenbank integriert werden. Die Software kann Gesamtunterstützung von PLC-Einstellungen zu Netzstart gewähren.
letzte Aktualisierung: Am 24. September 2012
| Einzelteil | Spezifikationen | |||
|---|---|---|---|---|
| Steuermethode | Speicherprogrammiert | |||
| I/O Steuerung Methode | Zyklischer Scan und Echtzeitverarbeitung sind beide möglich. | |||
| Programmiersprachen | Leiter-Logik (LD), Ablaufsprachen (SFC), strukturierter Text (St.) und Gedächtnislehre. |
|||
| Verarbeitungsmodus CPU | Normaler Modus oder Zusatzinstandhaltungsprioritäts-Modus | |||
| Befehlslänge | 1 bis 7 Schritte pro Anweisung | |||
| Leiteranweisungen | Ca. 400 (Codes der Funktion 3-digit) | |||
| Durchführung Zeit |
Grundlegende Anweisungen | 0,10 μs Min. | ||
| Speziell Anweisungen |
0,15 μs Min. | |||
| Obenliegende Zeit | CJ1M-CPU12-ETN/CPU13-ETN: 0,5 Frau Min. CJ1M-CPU11-ETN: 0,7 Frau Min. |
|||
| Einheitsverbindungsmethode | Keine Rückwand: Einheiten schlossen direkt miteinander an. | |||
| Befestigungsart | LÄRM Bahn (Schraubbefestigung nicht möglich) | |||
| Höchstzahl von anschließbare Einheiten |
Summe von 19 Einheiten, einschließlich 9 Einheiten auf CPU-Gestell und 10 Einheiten auf einer Expansion Gestell. (Der eingebaute Ethernet-Anschluss auf der CPU-Einheit muss zugeteilt werden Schlitze 0 und ist gegolten als eine Einheit.) |
|||
| Höchstzahl der Expansion Gestelle |
CJ1M-CPU13-ETN: 1 Maximum (ein Input-/Outputsteuergerät wird auf dem CPU-Gestell angefordert und eine Input-/Outputschnittstellen-Einheit wird auf dem Expansions-Gestell. angefordert) CJ1M-CPU11-ETN/12-ETN: Expansion ist nicht möglich. |
|||
| Taskanzahl | 288 (zyklische Aufgaben: 32, Unterbrechungsaufgaben: 256) Mit CJ1-H oder CJ1M CPU-Einheiten können Unterbrechungsaufgaben als zyklische Aufgaben definiert werden genannte zyklische Extraaufgaben. Einschließlich diese können bis 288 zyklische Aufgaben verwendet werden. Zyklische Aufgaben werden jeder Zyklus durchgeführt und werden mit TKON (820) gesteuert und (821) Anweisungen TKOF. Anmerkung 1. Die folgenden 4 Arten von Unterbrechungsaufgaben werden gestützt. Anmerkung 2. Des Ausschaltens Unterbrechungsaufgaben: 1 Maximum. Zeitlich geplante Unterbrechungsaufgaben: Maximum 2. Input-/Outputunterbrechungsaufgaben: Maximum 32. Aufgaben der externen Unterbrechung: Maximum 256. |
|||
| Unterbrechungsarten | Zeitlich geplante Unterbrechungen: Unterbrechungen erzeugten auf einmal festgelegt durch die CPU-Einheiten eingebauter Timer. Input-/Outputunterbrechungen: Unterbrechungen von den Unterbrechungs-Eingabeeinheiten. Ausschalten-Unterbrechungen (sehen Sie Anmerkung): Unterbrechungen durchgeführt wenn die CPU-Einheitsenergie wird abgestellt. Externe Input-/Outputunterbrechungen: Unterbrechungen von den speziellen Input-/Outputeinheits-oder CPU-Bus-Einheiten. Anmerkung: Nicht gestützt, wenn die Einheit der Stromversorgungs-CJ1W-PD022 angebracht wird. |
|||
| Nennen von Subroutinen von mehr als eine Aufgabe |
Gestützt (nannte globale Subroutinen). | |||
| CIO (Kern Input/Output) Bereich |
Ein-/Ausgabebereich | 2.560: CIO 000000 bis CIO 015915 (160 Wörter von CIO 0000 zu CIO 0159) Die Einstellung des ersten Wortes kann von der Nichterfüllung geändert werden (CIO 0000) damit CIO 0000 bis CIO 0999 verwendet werden können. Input-/Outputstückchen werden grundlegenden Input-/Outputeinheiten zugeteilt. |
Der CIO-Bereich kann verwendet werden als Arbeitsstückchen wenn die Stückchen sind wie nicht verwendet hier dargestellt. |
|
| Verbindungs-Bereich | 3.200 (200 Wörter): CIO 10000 bis CIO 119915 (Wörter CIO 1000 CIO 1199) Link-Bits werden für Datenverbindungen benutzt und werden Einheiten herein zugeteilt Kontrolleur Link Systems. |
|||
| CPU-Bus-Einheits-Bereich | 6.400 (400 Wörter): CIO 150000 bis CIO 189915 (Wörter CIO 1500 CIO 1899) CPU-Bus-Einheitsstückchen speichern den funktionierenden Status von CPU-Bus-Einheiten. (25 Wörter pro die Einheit, 16 Einheiten max.) |
|||
| Spezielle Input-/Outputeinheit Bereich |
15.360 (960 Wörter): CIO 200000 bis CIO 295915 (Wörter CIO 2000 zu CIO 2959) Spezielle Input-/Outputeinheitsstückchen werden speziellen Input-/Outputeinheiten zugeteilt. (10 Wörter pro die Einheit, 96 Einheiten max.) |
|||
| Serien-PLC-Verbindung Bereich (CJ1M CPU Einheiten einzig) |
1.440 (90 Wörter): CIO 310000 bis CIO 318915 (Wörter CIO 3100 CIO 3189) |
|||
| DeviceNet-Bereich | 9.600 (600 Wörter): CIO 320000 bis CIO 379915 (Wörter CIO 3200 CIO 3799) DeviceNet-Stückchen werden Sklaven für DeviceNet-Einheitsdirektübertragung zugeteilt Input-/Outputkommunikationen, wenn die Vorlagenfunktion mit geregelt verwendet wird Verteilungen. |
|||
| Örtlich festgelegte Verteilungseinstellung 1 | Ertrag: CIO 3200 bis CIO 3263 Input: CIO 3300 bis CIO 3363 |
|||
| Örtlich festgelegte Verteilungseinstellung 2 | Ertrag: CIO 3400 bis CIO 3463 Input: CIO 3500 bis CIO 3563 |
|||
| Örtlich festgelegte Verteilungseinstellung 3 | Ertrag: CIO 3600 bis CIO 3663 Input: CIO 3700 bis CIO 3763 |
|||
| Die folgenden Wörter werden der Vorlagenfunktion sogar zugeteilt wenn die DeviceNet-Einheit als Sklave benutzt wird. |
||||
| Örtlich festgelegte Verteilungseinstellung 1 | Ertrag: CIO 3370 (zu beherrschen Sklave) Input: CIO 3270 (Meister zu schuften) |
|||
| Örtlich festgelegte Verteilungseinstellung 2 | Ertrag: CIO 3570 (zu beherrschen Sklave) Input: CIO 3470 (Meister zu schuften) |
|||
| Örtlich festgelegte Verteilungseinstellung 3 | Ertrag: CIO 3770 (zu beherrschen Sklave) Input: CIO 3670 (Meister zu schuften) |
|||
| Interner Ein-/Ausgabebereich | 4.800 Bits (300 Wörter): CIO 120000 bis CIO 149915 (Wörter CIO 1200 bis CIO 1499) 37.504 (2.344 Wörter): CIO 380000 bis CIO 614315 (Wörter CIO 3800 CIO 6143) Diese Stückchen im CIO-Bereich werden als Arbeitsstückchen bei zu steuern benutzt der Programmierung, Ablauf des Programms. Sie können nicht für externes Input/Output benutzt werden. |
|||
| Arbeits-Bereich | 8.192 Bits (512 Wörter): W00000 zu W51115 (W000 zu W511) Steuert nur die Programme. (Input/Output von externen Input-/Outputanschlüssen ist nicht. möglich) Anmerkung: Wenn Sie Arbeitsstückchen verwenden, bei der Programmierung, benutzen Sie die Stückchen im Arbeits-Bereich zuerst vor der Anwendung von Stückchen von anderen Bereichen. |
|||
| Zwischenspeicherung | 8.192 Bits (512 Wörter): H00000 zu H51115 (H000 zu H511) Stückchen halten sind an gewöhnt steuern Sie die Ausführung des Programms, und behalten Sie ihren AN/AUS-Status wenn bei PLC wird abgestellt, oder die Betriebsart wird geändert. Anmerkung: Die Funktions-Block-Zwischenspeicherungswörter werden von H512 zu H1535 zugeteilt. Diese Wörter können nur für den Funktionsblock-Fallbereich verwendet werden (innerlich zugeteilter variabler Bereich). |
|||
| Zusätzlicher Bereich | Nur gelesen: 7.168 Bits (448 Wörter): A00000 zu A44715 (Wörter A000 zu A447) Lesen/Schreiben: 8.192 Bits (512 Wörter): A44800 zu A95915 (Wörter A448 zu A959) Zusätzliche Stückchen sind zugeteilte spezielle Funktionen. |
|||
| Vorübergehender Bereich | 16 Bits (TR0 zu TR15) Vorübergehende Stückchen werden benutzt, um die AN/AUS-Durchführungszustände an Übergangslager Programmverzweigung. |
|||
| Timer-Bereich | 4.096: T0000 zu T4095 (verwendet für die Timer einzig) | |||
| Gegenbereich | 4.096: C0000 zu C4095 (verwendet für die Zähler einzig) | |||
| DM Bereich | 32 KWords: D00000 zu D32767 Verwendet als universeller Datenbereich für Lese- und Schreibensdaten in den Worteinheiten (16 Stückchen). Wörter im DM-Bereich ihren Status beibehalten, wenn der PLC abgestellt wird oder die Betriebsart wird geändert. Interner spezieller Input-/Outputeinheit DM-Bereich: D20000 zu D29599 (100 Wörter × 96 Einheiten) Verwendet, um Parameter für spezielle Input-/Outputeinheiten einzustellen. CPU-Bus-Einheit DM-Bereich: D30000 zu D31599 (100 Wörter × 16 Einheiten) Verwendet, um Parameter für CPU-Bus-Einheiten einzustellen. |
|||
| EM-Bereich | Kein | |||
| Indexregister | IR0 zu IR15 Speicher PLC-Speicheradressen für indirekte Adressierung. Indexregister kann verwendet werden unabhängig in jeder Aufgabe. Ein Register ist 32 Bits (2 Wörter). Einstellung, zum von Indexregistern entweder in jeder Aufgabe unabhängig zu benutzen oder sie zu teilen zwischen Aufgaben. |
|||
| Aufgaben-Flaggen-Bereich | 32 (TK0000 zu TK0031) Aufgaben-Flaggen sind schreibgeschützte Flaggen, die sind, wenn die entsprechende zyklische Aufgabe ist ausführbar und WEG VON, wenn die entsprechende Aufgabe nicht oder in der Bereitschaft ausführbar ist Status. |
|||
| Trace Memory | 4.000 Wörter (Spurndaten: 31 Bits, 6 Wörter) | |||
| Datei-Gedächtnis | Codierte Karten: Kompakte Flash-Speicher-codierte Karten können benutzt werden (MS-DOS-Format). OMRON-codierte Karten können benutzt werden. |
|||
| Funktion Specifi- Kationen |
Konstanter Zyklus Zeit |
1 bis Frau 32.000 (Einheit: 1 Frau) | ||
| Zykluszeit Überwachung |
Möglich (Einheit hört auf zu funktionieren, wenn der Zyklus) zu lang ist: 10 bis Frau 40.000 (Einheit: 10 Frau) |
|||
| Input-/Outputauffrischung | Zyklische Auffrischung, unmittelbare Auffrischung, erneuernd durch IORF (097). Anmerkung: ORF (097) erneuert Input-/Outputstückchen, die grundlegenden Input-/Outputeinheiten und speziellem Input/Output zugeteilt werden Einheiten. |
|||
| TIMING von speziellem Auffrischung für CPU Bus-Einheiten |
Datenverbindungen für Prüfer-Link Units Fern-Input/Output für DeviceNet-Einheiten und andere die spezielle Auffrischung für CPU-Bus-Einheiten wird zu den folgenden Zeiten durchgeführt: Input/Output erneuern Zeitraum und wenn das CPU-BUS-EINHEITS-Input/Output ERNEUERN (DLNK (226)) Anweisung wird durchgeführt. |
|||
| Input-/Outputgedächtnisholding beim Ändern Betriebsarten |
Hängt vom AN/AUS-Status des IOM-Griff-Stückchen im zusätzlichen Bereich ab. | |||
| Last WEG | Alle Ertrag auf Ausgabeeinheiten können abgestellt werden, wenn die CPU-Einheit herein funktioniert LAUF-, MONITOR- oder Programmierungsbetrieb. |
|||
| Timer/Zähler PV erneuern Sie Methode |
BCD oder binäres (CX-Programmierer Ver. 3,0 oder höheres). | |||
| Eingegebene Antwort Zeiteinstellung |
Zeitkonstanten können für Input von grundlegenden Input-/Outputeinheiten eingestellt werden. Die Zeitkonstante kann erhöht werden, um den Einfluss von Geräuschen zu verringern und das Rattern oder es können verringert werden, um kürzere Impulse auf dem Input zu ermitteln. |
|||
| Moduseinstellung an Einschalten |
Möglich. Anmerkung: Standardmäßig beginnt die CPU-Einheit in Abspielmodus, wenn eine Programmierungskonsole ist nicht angeschlossen. |
|||
| Flash-Speicher (CJ1-H und CJ1M CPU-Einheiten einzig) |
Die Anwenderprogramm- und Parameterbereichdaten (z.B., PLC gründete), werden immer unterstützt automatisch im Flash-Speicher. (automatische Unterstützung und Wiederherstellung.) CPU-Einheiten mit Einheitsversion 3,0 oder später nur: Wenn Projekte vom CX-Programmierer Ver herunterladen werden. 5,0 oder höheres, Symboltabelle Dateien (einschließlich CX-Programmierersymbolnamen, Input-/Outputkommentare), Kommentardateien (CX-Programmierersprossenkommentare, andere Kommentare) und Programmindexdateien (CX Programmiererkapitelnamen, Abschnittkommentare oder Programmkommentare) werden gespeichert im Kommentargedächtnis innerhalb des Flash-Speichers. |
|||
| Codierte Karte Funktionen |
Automatisch lesend Programme (autoboot), von die codierte Karte wenn Energie wird eingeschaltet. |
Möglich. | ||
| Programmersatz während PLC-Operation |
Möglich. | |||
| Format, in dem Daten sind gespeichert in der codierten Karte |
Anwenderprogramm: Programmdateiformat PLC-Einrichtung und andere Parameter: Datendateiformat Input-/Outputgedächtnis: Daten Dateiformat (binäres Format), Textformat oder CSV-Format |
|||
| Funktionen für welches Lesen/Schreiben der codierten Karte ist stützte sich |
Anwenderprogrammanweisungen, Programmierungsgeräte (einschließlich CX-Programmierer und Programmierung Konsolen), Wirts-Verbindungscomputer, AR-Bereichssteuerung Stückchen, einfache Sicherungsaktion |
|||
| Archivierung | Daten der codierten Karte und der Bereich EM (ausgedehntes Daten-Gedächtnis) können so behandelt werden Dateien. |
|||
| Entstörung | Steuersatz/zurückgestellte, differenziale Überwachung, Datenspur (festgelegt, jeder Zyklus oder wenn Anweisung) durchgeführt wird, Anweisungsfehlerverfolgung, Speicherungsstandort Erzeugung des Fehlers, wenn ein Programmfehler auftritt. |
|||
| On-line-redigieren | Anwenderprogramme können in den Programmblockeinheiten überschrieben werden, wenn die CPU-Einheit herein ist MONITOR- oder Programmierungsbetrieb. Diese Funktion ist nicht für Blockprogrammierbereiche verfügbar. Mit dem CX-Programmierer kann mehr als ein Programmblock an den selben redigiert werden Zeit. |
|||
| Programm Schutz |
Überschreiben Sie Schutz: Eingestellt unter Verwendung des Dip-Schalters. Kopierschutz: Passwort eingestellt unter Verwendung des CX-Programmierers oder der Programmierungskonsolen. |
|||
| Fehlerkontrolle | Verbraucherbestimmte Fehler (d.h., Benutzer kann blockierende Fehler und nichtfatale Fehler definieren) Die (269) Anweisung FPD kann verwendet werden, um die Ausführungszeit und die Logik von zu überprüfen jeder Programmierungsblock. Anmerkung: FAL- und FALS-Anweisungen können mit der CJ1-H und CJ1M CPU verwendet werden Einheiten, zum von Fehlern zu simulieren. |
|||
| Störspeicher | Bis 20 Fehler werden im Störspeicher gespeichert. Informationen umfassen den Fehlercode, Fehlerdetails und die Zeit der Fehler traten auf. Anmerkung: CJ1M CPU-Einheit kann eingestellt werden, damit verbraucherbestimmte FAL-Fehler nicht gespeichert werden im Störspeicher. |
|||
| Serie Kommunikationen |
Eingebauter Zusatzhafen: Programmierungsgerät (einschließlich Programmierungskonsole) Verbindungen, Wirts-Verbindungen, NT-Verbindungen, Serienzugang (CompoWay-/Fmeister) Eingebauter RS-232C Hafen: Programmierungsgerät (ausschließlich der Programmierungskonsole) Verbindungen, Wirts-Verbindungen, NO-protokollkommunikationen, NT-Verbindungen, Modbus-RTU Sklaven-, Serienzugang (CompoWay-/Fmeister oder Modbus-Meister) |
|||
| Serienkommunikations-Einheit (separat verkauft): Protokollmakro, Wirts-Verbindungen, NT Verbindungen |
||||
| Uhr | Zur Verfügung gestellt auf allen Modellen. Genauigkeit: |
|||
| Umgebende Temperatur | Monatsfehler | |||
| 55°C | Minute -3,5 zu Minute +0,5 | |||
| 25°C | Minute -1,5 zu Minute +1,5 | |||
| 0°C | -3 Minute zu Minute +1 | |||
| Anmerkung: Verwendet, um die Zeit zu speichern, als Energie eingeschaltet wird und als Fehler auftreten. | ||||
| Ausschalten Erkennungszeit |
Wechselstrom-Stromversorgungs-Einheit: Frau 10 bis 25 (nicht örtlich festgelegt) DC-Stromversorgungs-Einheit PD025: Frau 2 bis 5; PD022: Frau 2 bis 10 |
|||
| Ausschalten Entdeckungsverzögerung Zeit |
Frau 0 bis 10 (verbraucherbestimmt, Nichterfüllung: 0 Frau) Anmerkung: Nicht gestützt, wenn die Einheit der Stromversorgungs-CJ1W-PD022 angebracht wird. |
|||
| Speicherschutz | Gehaltene Bereiche: Halten von Stückchen, von Inhalt des Daten-Gedächtnisses und des ausgedehnten Daten-Gedächtnisses und Status der Zähler Fertigstellungsflaggen und -Barwerte. Anmerkung: Wenn das IOM-Griff-Stückchen im zusätzlichen Bereich eingeschaltet wird und die PLC-Einrichtung wird auf eingestellt behalten Sie den gebissenen Status IOM Griff, wenn Macht zum PLC eingeschaltet wird bei, Inhalt des CIO-Bereichs, der Arbeits-Bereich, Teil des zusätzlichen Bereichs, Timer Fertigstellung Flagge und PVs, Indexregister und die Daten-Register werden für gespeichert bis 20 Tage. |
|||
| Senden Befehle zu a Wirts-Verbindung Computer |
FLOSSEN-Befehle können zu einem Computer geschickt werden, der über das Wirts-Verbindungs-System angeschlossen wird durch die Durchführung von Netz-Kommunikations-Anweisungen vom PLC. |
|||
| Direktübertragung Programmierung und Überwachung |
Wirts-Verbindungskommunikationen können für die Fernprogrammierung verwendet werden und entfernt Überwachung durch ein Ethernet-Netzwerk des Kontrolleures Link System oder. |
|||
| In Verbindung stehen über Netzebenen |
Fernprogrammierung und Überwachung von der Stütz-Software und VON DER FLOSSEN-Mitteilung Kommunikationen können über verschiedenen Netzebenen, sogar für durchgeführt werden verschiedene Arten des Netzes. Vor--Ver. 2,0: Drei Niveaus Version 2,0 oder späteres: Acht Niveaus für Ethernet-Netzwerke des Kontrolleures Link und (sehen Sie Anmerkung.), drei Niveaus für andere Netze. Anmerkung: Zu über acht Niveaus, dem CX-Integrator oder dem CX-Netz herein in Verbindung stehen Programmiererversion 4,0 oder höheres muss verwendet werden, um die Leitwegtabellen einzustellen. |
|||
| Speicherung von Kommentaren in CPU-Einheit |
Input-/Outputkommentare können als Symboltabelledateien in der codierten Karte, EM-Datei gespeichert werden Gedächtnis oder Kommentargedächtnis (sehen Sie Anmerkung). Anmerkung: Kommentargedächtnis wird für CX-Programmiererversion 5,0 oder höheres gestützt und CS/CJ-series CPU-Einheiten mit Einheitsversion 3,0 oder später nur. |
|||
| Programmkontrolle | Programmkontrollen werden zu Beginn der Operation für Einzelteile wie nein durchgeführt ENDEN-Anweisung und Anweisungsfehler. CX-Programmierer kann zu den Kontrollprogrammen auch benutzt werden. |
|||
| Steuerertrag Signale |
LAUFertrag: Die internen Kontakte schalten ein (nah) während die CPU-Einheit ist Funktionieren (CJ1W-PA205R). |
|||
| Batteriedauer | Batterie eingestellt für CJ1M CPU-Einheiten: CJ1W-BAT01 | |||
| Eigendiagnostik | CPU-Fehler (Zeitüberwachung), Input-/OutputBus-Fehler, Gedächtnisfehler und Batteriefehler. | |||
| Andere Funktionen | Lagerung der Zahl der Zeitenergie ist unterbrochen worden. (Gespeichert in A514.) | |||
