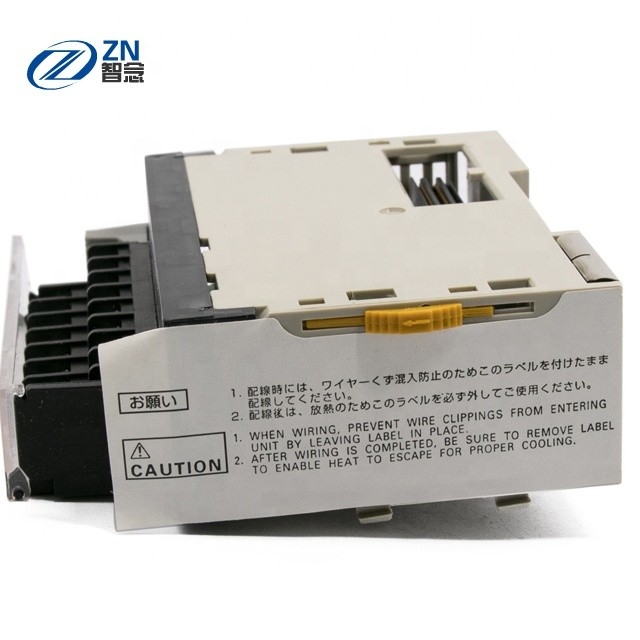

Ursprünglicher programmierbarer Logik-Prüfer OMRON PLC CJ1W-ID211

Ursprünglicher programmierbarer Logik-Prüfer OMRON PLC CJ1W-ID211

Eine breite Palette von CJ-Reiheneingabeeinheiten sind verfügbar, Hochgeschwindigkeitsinput und Eignung kennzeichnend für verschiedene Anwendungen. Diese Einheit ist für CJ-/NJprüfer verfügbar.

• Hochgeschwindigkeitsinputmodelle sind verfügbar und treffen vielseitige Anwendungen. AUF Antwortzeit: 15μs, WEG von der Antwortzeit: 90μs

• Benutzen Sie Modelle 24-VDC, 100-VAC und 200-VAC, um an Geräte an verschiedene Arten von Ertrag anzuschließen.

• Die Modelle 24-VDC können an Geräte entweder mit NPN- oder PNP-Ertrag angeschlossen werden. Es gibt keinen Bedarf, die Polarität vorzuwählen. *1

• Ein digitaler Filter in der Einheit kann eingestellt werden von Frau 0 bis 32, zum des Einflusses der externen Geräusche zu verringern.

• Entweder ein Fujitsu oder Mil-Verbindungsstückschnittstelle können benutzt werden. *2

• Einige Modelle von Verteiler-Umwandlungs-Einheiten sind verfügbar und machen ihn einfach, an externe Geräte anzuschließen.

*1. Die gleiche Polarität wird für das gleiche Common verwendet.

*2. Für Modelle mit 32 oder 64 Input.



Internationale Standards



• Die Standards werden abgekürzt, wie folgt: U: UL, U1: UL (Klasse ich Produkte der Abteilungs-2 für gefährliche Standorte), C: CSA, UC: cULus, UC1: cULus (Klasse ich Produkte der Abteilungs-2 für gefährliche Standorte), CU: cUL, N: NK, L: Lloyd und CER: ECn-Direktive.
• Treten Sie mit Ihrem OMRON-Vertreter für weitere Details und anwendbare Bedingungen für diese Standards in Verbindung.



Eingabeeinheiten



Einheit Art	Produkt Name	Spezifikationen					Gegenwärtig consump- tion (a)		Modell	Stand ards
		Input/Output Punkte	Input Spannung und gegenwärtig	Common	Extern Betrug nection	Nr. von Wörter allo cated	5 V	24 V
CJ1 Grundlegend Input/Output Einheiten	DC Input Einheiten	8 Input	12 zu 24 VDC, 10 MA	Unabhängig Kontakte	Entfernbar Anschluss Block	1 Wort	0,09	---	CJ1W-ID201	UC1, N, L, CER
		16 Input	24 VDC, 7 MA	16 Punkte, 1 allgemein	Entfernbar Anschluss Block	1 Wort	0,08	---	CJ1W-ID211
		16 Input (Hoch Geschwindigkeit)	24 VDC, 7 MA	16 Punkte, 1 allgemein	Entfernbar Anschluss Block	1 Wort	0,13	---	CJ1W-ID212	N, L, CER
		32 Input	24 VDC, 4,1 MA	16 Punkte, 1 allgemein	Fujitsu Verbindungsstück	2 Wörter	0,09	---	CJ1W-ID231	UC1, N, L, CER
		32 Input	24 VDC, 4,1 MA	16 Punkte, 1 allgemein	Mil Verbindungsstück	2 Wörter	0,09	---	CJ1W-ID232
		32 Input (Hoch Geschwindigkeit)	24 VDC, 4,1 MA	16 Punkte, 1 allgemein	Mil Verbindungsstück	2 Wörter	0,20	---	CJ1W-ID233	N, L, CER
		64 Input	24 VDC, 4,1 MA	16 Punkte, 1 allgemein	Fujitsu Verbindungsstück	4 Wörter	0,09	---	CJ1W-ID261	UC1, N, L, CER
		64 Input	24 VDC, 4,1 MA	16 Punkte, 1 allgemein	Mil Verbindungsstück	4 Wörter	0,09	---	CJ1W-ID262
	Wechselstrom Input Einheiten	8 Input	200 bis 24 VAC, 10 MA (200 V, 50 Hz)	8 Punkte, 1 allgemein	Entfernbar Anschluss Block	Wörter 1	0,08	---	CJ1W-IA201
		16 Input	100 bis 120 VAC, 7 MA (100 V, 50 Hz)	16 Punkte, 1 allgemein	Entfernbar Anschluss Block	Wörter 1	0,09	---	CJ1W-IA111



Zusätze

Verbindungsstücke sind nicht für Modelle mit Verbindungsstücken enthalten. Entweder Gebrauch einer des anwendbaren Verbindungsstücks listete unten oder einen anwendbaren Verbindungsstück-Anschluss-Block-Umwandlungs-Einheits-oder Input-/Outputrelais-Anschluss zu benutzen auf. Für Details über Verdrahtungsmethoden, beziehen Sie sich auf Leistungsblatt.

Anwendbare Verbindungsstücke

Fujitsu-Verbindungsstücke für 32 Input, 32 Ertrag, 64 Input, 64 Ertrag, 32 input/32-output und 16 input/16-output Einheiten



Name	Betrug nection	Anmerkungen		Anwendbare Einheiten	Modell	Stand ards
40-Stift Betrug nectors	Gelötet	FCN-361J040-AU	Verbindungsstück	Fujitsu-Verbindungsstücke: CJ1W-ID231 (32 Input): 1 pro Einheit CJ1W-ID261 (64 Input): 2 pro Einheit CJ1W-OD231 (32 Ertrag): 1 pro Einheit CJ1W-OD261 (64 Ertrag): 2 pro Einheit CJ1W-MD261 (32 Input, 32 Ertrag): 2 pro Einheit	C500-CE404	---
		FCN-360C040-J2	Verbindungsstück Abdeckung
	Quetschverbunden	FCN-363J040	Wohnung		C500-CE405
		FCN-363J-AU	Kontaktgeber
		FCN-360C040-J2	Verbindungsstück Abdeckung
	Druck geschweißt	FCN-367J040-AU/F			C500-CE403
24-pin Betrug nectors	Gelötet	FCN-361J024-AU	Verbindungsstück	Fujitsu-Verbindungsstücke: CJ1W-MD231 (16 Input, 16 Ertrag): 2 pro Einheit	C500-CE241
		FCN-360C024-J2	Verbindungsstück Abdeckung
	Quetschverbunden	FCN-363J024	Sockel		C500-CE242
		FCN-363J-AU	Kontaktgeber
		FCN-360C024-J2	Verbindungsstück Abdeckung
	Druck geschweißt	FCN-367J024-AU/F			C500-CE243



MIL Connectors für 32 Input, 32 Ertrag, 64 Input, 64 Ertrag, 32 input/32-output und 16 input/16-output Einheiten



Name	Betrug nection	Anmerkungen	Anwendbare Einheiten	Modell	Stand ards
40-Stift Betrug nectors	Druck geschweißt	FRC5-AO40-3TOS	MIL Connectors: CJ1W-ID232/233 (32 Input): 1 pro Einheit CJ1W-OD232/233/234 (32 Ertrag): 1 pro Einheit CJ1W-ID262 (64 Input): 2 pro Einheit CJ1W-OD262/263 (64 Ertrag): 2 pro Einheit CJ1W-MD263/563 (32 Input, 32 Ertrag): 2 pro Einheit	XG4M-4030-T	---
	Quetschverbunden	-		XG5N-401 *
20-pin Betrug nectors	Druck geschweißt	FRC5-AO20-3TOS	MIL Connectors: CJ1W-MD232/233 (16 Input, 16 Ertrag): 2 pro Einheit	XG4M-2030-T	---
	Quetschverbunden	-		XG5N-201 *



* Crimpkontakte werden auch angefordert. Siehe Leistungsblatt für Details.

Anwendbare Verbindungsstück-Anschluss-Block-Umwandlungs-Einheiten

Größe und Montage sind sich beziehen auf Leistungsblatt.



Art Reihe	Numerisch Brustbeeren von Pfosten	Verdrahtung Methode	Ter- minal Art	Common Anschlüsse	Input-/Outputeinheiten	Modell *	Stand ards
				Bluter Widerstand
				Indikatoren
PLCs/ XW2R	34	Phillips Schraube	M3	Nein	CJ1W-ID231 CJ1W-ID261	XW2R-J34GD-C1	---
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-J34GD-C2
		Gekerbt Schraube (steigen Sie oben)	M3 (Euro pean Art)		CJ1W-ID231 CJ1W-ID261	XW2R-E34GD-C1
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-E34GD-C2
		Einebnung Frühling	Klammer		CJ1W-ID231 CJ1W-ID261	XW2R-P34GD-C1
					CJ1W-ID232 CJ1W-ID233 CJ1W-ID262	XW2R-P34GD-C2





Anmerkung: Für die Kombination von Eingabeeinheiten mit Verbindungsstück-Anschluss-Block-Umwandlungs-Einheiten, beziehen Sie sich auf 2. anschließend
Verbindungsstück-Anschluss-Block-Umwandlungs-Einheiten.
* nur Repräsentativmodelle. Für Details beziehen Sie sich den auf XW2R-Reihenkatalog (Katze. Nr. G077).



Verbindungskabel für Verbindungsstück-Anschluss-Block-Umwandlungs-Einheiten



Auftritt	Verbindungsstücke	Kabellänge [m]	Modell
XW2Z- [] [] [] B	Ein 40-Stift Fujitsu-Verbindungsstück zu Ein 40-Stift MIL Connector	0,5	XW2Z-050B
		1	XW2Z-100B
		1,5	XW2Z-150B
		2	XW2Z-200B
		3	XW2Z-300B
		5	XW2Z-500B
XW2Z- [] [] [] K	Ein 40-Stift MIL Connector zu Ein 40-Stift MIL Connector	0,5	XW2Z-C50K
		1	XW2Z-100K
		1,5	XW2Z-150K
		2	XW2Z-200K
		3	XW2Z-300K
		5	XW2Z-500K



Anwendbare Input-/Outputrelais-Anschlüsse

Größe (horizontale Montage) und Montage sind sich beziehen auf Leistungsblatt.



Art Reihe	Spezifikationen						Modell	Stand ards
	Klassifikation		PO Lar ity	Zahl von Punkte	Bewertet AUF Kanaille mieten Sie an Kontakte	Bewertet Spannung
Einebnung Plus Anschluss Block G70V	In- setzt sich	DC Input	NPN	16 (SPST- KEIN × 16)	50 MA	24 VDC	G70V-SID16P *4	UC, CER (TÜV certi- fied)
			PNP				G70V-SID16P-1 *4
			NPN				G70V-SID16P-C16 *5
			PNP				G70V-SID16P-1-C16 *5
	Aus- setzt sich	Relais Ertrag	NPN	16 (SPDT × 16)	6 a Punkt, 10 a allgemein		G70V-SOC16P *4
			PNP				G70V-SOC16P-1 *4
			NPN				G70V-SOC16P-C4 *6
			PNP				G70V-SOC16P-1-C4 *6
Standard G7TC	In- setzt sich	Wechselstrom Input	NPN	16 (SPST- KEIN × 16)	1A	100 (110) VAC	G7TC-IA16 AC100/110	U, C
						200 (220) VAC	G7TC-IA16 AC200/220
		DC Input				12 VDC	G7TC-ID16 DC12
						24 VDC	G7TC-ID16 DC24
						100/110 VDC	G7TC-ID16 DC100/110
	Aus- setzt sich	Relais Ertrag	NPN	8 (SPST- KEIN × 8)	5A	12 VDC	G7TC-OC08 DC12
						24 VDC	G7TC-OC08 DC24
				16 (SPST- KEIN × 16)		12 VDC	G7TC-OC16 DC12
						24 VDC	G7TC-OC16 DC24
			PNP	16 (SPST- KEIN × 16)		12 VDC	G7TC-OC16-1 DC12
						24 VDC	G7TC-OC16-1 DC24
Hoch- Kapazität Sockel G70A *1 (Sockel einzig)	In- setzt sich	Relais Input	NPN/ PNP	16 (SPDT × 16 möglich mit G2R Relais)	100 MA	110 VDC Maximum, 240 VAC max. *2	G70A-ZOC16-5	U, C, CER (Vde certi- fied)
	Aus- setzt sich	Relais Ertrag	NPN		10 A (Anschluss Block zulässig	24 VDC	G70A-ZOC16-3
			PNP				G70A-ZOC16-4
Raum Einsparung Vertikale Art G70D-V	Aus- setzt sich	Relais Ertrag	NPN	16 (SPST- KEIN × 16)	5 A oder 3 ein *3	24 VDC	G70D-VSOC16	U, C, CER (Vde certi- fied)
		MOSFET Relais Ertrag			0,3 A		G70D-VFOM16
Raum Einsparung Flach G70D		Relais Ertrag	NPN	8 (SPST- KEIN × 8)	5 A		G70D-SOC08	-
				16 (SPST- KEIN × 16)	3 A		G70D-SOC16
			PNP	16 (SPST- KEIN × 16)	3 A		G70D-SOC16-1
		MOSFET Relais Ertrag	NPN	16 (SPST- KEIN × 16)	0,3 A		G70D-FOM16
			PNP				G70D-FOM16-1 *7
Hoch- Kapazität, Raum Einsparung G70R	Aus- setzt sich	Relais Ertrag	NPN	8 (SPST- KEIN × 8)	10 A	24 VDC	G70R-SOC08 *7	-





*1. G70A ist ein Input-/Outputterminalsockelprodukt. Relais wird nicht mit dem Sockel versehen. Seien Sie sicher, ein Relais, Timer separat zu bestellen.
*2. Jedes angebracht zu werden Relais muss eine Spule enthalten, die richtige Spezifikationen innerhalb des maximalen Nennspannungsbereichs hat.
*3., acht oder weniger Punkte AN: 5 A, neun oder mehr Punkte AN: 3 A.
*4., internes Common am Verteiler: Keine internen Verbindungen
*5., internes Common am Verteiler: Internes IO-Common 16 Punkte innerlich angeschlossen
*6., internes Common am Verteiler: Alle 4 Punkte innerlich angeschlossen an der mittleren Reihe des Verteilers.
*7., Produkt nicht mehr verfügbar bestellen.
Anmerkung: 1. Für die Kombination von Eingabeeinheiten mit Input-/Outputrelais-Anschluss und Verbindungskabeln, beziehen Sie sich auf Verbindungsrelais input-/Output3.
Anschlüsse.
2. Beziehen Sie bitte sich auf jedes Datenblatt über Details.
3. Wenn das G7TC mit einer Wechselstrom-Nennspannung verwendet wird, können drei Nennströme benutzt werden. Wenn eine Spulenspannung von 110 oder von 220
VAC wird, 50 Hz kann nicht verwendet werden verwendet.



Kabel für Input-/Outputrelais-Anschlüsse



Art	Name	Input/Output Classifi- Kation	Auftritt	Kabellänge L (Millimeter)	Modelle
Fujitsu Verbindungsstücke (24 Stifte)	Kabel mit Verbindungsstücke (1: 1) XW2Z-R [] C	Input/Output 16 Punkte		1.000	XW2Z-R100C
				1.500	XW2Z-R150C
				2.000	XW2Z-R200C
				3.000	XW2Z-R300C
				5.000	XW2Z-R500C
Fujitsu Verbindungsstücke (40 Stifte)	Kabel mit Verbindungsstücke (1: 2) XW2Z-RI [] C [] XW2Z-RO [] C []	Input 32 Punkte		(a) 1.000 (b) 750	XW2Z-RI100C-75
				(a) 1.500 (b) 1.250	XW2Z-RI150C-125
				(a) 2.000 (b) 1.750	XW2Z-RI200C-175
				(a) 3.000 (b) 2.750	XW2Z-RI300C-275
				(a) 5.000 (b) 4.750	XW2Z-RI500C-475
		Ertrag 32 Punkte		(a) 1.000 (b) 750	XW2Z-RO100C-75
				(a) 1.500 (b) 1.250	XW2Z-RO150C-125
				(a) 2.000 (b) 1.750	XW2Z-RO200C-175
				(a) 3.000 (b) 2.750	XW2Z-RO300C-275
				(a) 5.000 (b) 4.750	XW2Z-RO500C-475
Mil Verbindungsstücke (20 Stifte)	Kabel mit Verbindungsstücke (1: 1) XW2Z-RI [] C XW2Z-RO [] C	Input/Output 16 Punkte		250	XW2Z-RI25C
				500	XW2Z-RI50C
				250	XW2Z-RO25C
				500	XW2Z-RO50C
Mil Verbindungsstücke (40 Stifte)	Kabel mit Verbindungsstücke (1: 2) XW2Z-RO [] - [] - D1, XW2Z-RI [] - [] - D1	Input/Output 32 Punkte		(a) 500 (b) 250	XW2Z-RO50-25-D1
				(a) 750 (b) 500	XW2Z-RO75-50-D1
				(a) 1.000 (b) 750	XW2Z-RO100-75-D1
				(a) 1.500 (b) 1.250	XW2Z-RO150-125-D1
				(a) 2.000 (b) 1.750	XW2Z-RO200-175-D1
				(a) 3.000 (b) 2.750	XW2Z-RO300-275-D1
				(a) 5.000 (b) 4.750	XW2Z-RO500-475-D1
				(a) 500 (b) 250	XW2Z-RI50-25-D1
				(a) 750 (b) 500	XW2Z-RI75-50-D1
				(a) 1.000 (b) 750	XW2Z-RI100-75-D1
				(a) 1.500 (b) 1.250	XW2Z-RI150-125-D1
				(a) 2.000 (b) 1.750	XW2Z-RI200-175-D1
				(a) 3.000 (b) 2.750	XW2Z-RI300-275-D1
				(a) 5.000 (b) 4.750	XW2Z-RI500-475-D1
