| Herkunftsort | China/JAPAN |
| Markenname | Omron |

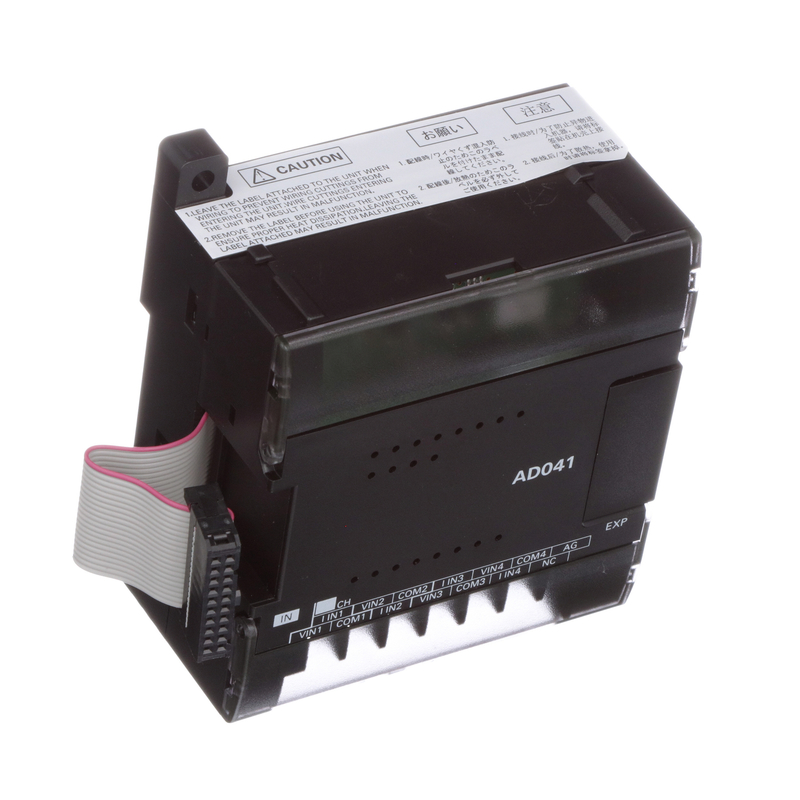

| Modellnummer | CP1W-AD041 |
• Bringen Sie insgesamt bis 16 CPU-Bus-Einheiten, einschließlich diese Serienkommunikations-Einheiten, zum CPU-Gestell oder zu den Expansions-Gestellen an, um Systeme mit bis 32 SeriendFV-Anschlüssen zu schaffen.
• Schließen Sie einen NT-AL001 RS-232C/RS-442A Verbindungs-Adapter an den RS-232C Hafen an, um 1 zu ermöglichen: N-Kommunikationen.
• Mit dem CJ1W-SCU [] 2, können Sie ein schnelleres Baud (bis 230,4 Kbps) und schnellere Datenübertragung auf die CPU-Einheit verwenden, um der Verbindung an externe Hochgeschwindigkeitsgeräte zu ermöglichen.
| Einzelteil | Beschreibung | ||||||
|---|---|---|---|---|---|---|---|
| Gerätename | Serienkommunikations-Einheit | ||||||
| Klassifikation | CPU-Bus-Einheit | ||||||
| Modellnummer | CJ1W-SCU22 | CJ1W-SCU32 | CJ1W-SCU42 | CJ1W-SCU21-V1 | CJ1W-SCU31-V1 | CJ1W-SCU41-V1 | |
| Serie Häfen |
Hafen 1 | RS-232C | RS-422A/485 | RS-422A/485 | RS-232C | RS-422A/485 | RS-422A/485 |
| Hafen 2 | RS-232C | RS-422A/485 | RS-232C | RS-232C | RS-422A/485 | RS-232C | |
| Protokoll | Hafen 1 | Wirts-Verbindung, Protokollmakro, Serienzugang, NO- Protokoll, NT-Verbindung, Modbus-RTUsklave, Loopback Test oder 1:1 Wirts-Verbindung können für jedes vorgewählt werden Hafen. *1, *2 |
Wirts-Verbindung, Protokollmakro-, NT-Verbindung oder Loopbacktest können sein vorgewählt für jeden Hafen. Einheit Ver. 1,2 oder später stützt auch Serienzugang, NO- Protokoll und 1:1 bewirten Verbindungsmodi. (Anmerkung: Der Serienzugang kann im Protokollmakromodus.) *1 auch durchgeführt werden Einheit Ver. 1,3 oder später stützt auch Sklavenmodus Modbus-RTU. |
||||
| Hafen 2 | |||||||
| Zahl von besteigbar Einheiten |
CPU-Einheit | Kein | |||||
| CPU-Gestell | Insgesamt bis 16 Einheiten, einschließlich alle andere CPU-Bus-Einheiten. Nein Beschränkungen auf dem Einbauort. Jedoch wenn eine Aufgabe der externen Unterbrechung verwendet wird, die Einheit muss in eine von angebracht werden folgende Schlitze im CPU-Gestell. CJ2H-CPU6 [] - EIP CPU-Einheit: Schlitze 0 bis 3 CJ2H-CPU6 [], CJ2M-CPU [] [] oder CJ1G/H- CPU-Einheit CPU-[] [] H: Schlitze 0 bis 4 CJ1M-CPU [] [] CPU-Einheit: Schlitze 0 bis 2 Aufgaben der externen Unterbrechung werden nicht wenn begonnen die Einheit wird zu jedem möglichem anderen Schlitz angebracht. |
Insgesamt bis 16 Einheiten, einschließlich alle weiteren CPU-Bus-Einheiten. Keine Beschränkungen auf dem Einbauort. |
|||||
| Expansion Gestell |
|||||||
| Daten Austausch mit CPU-Einheit |
Übliche Auffrischung von der Software Schalter und Status |
Zugeteilt 25 Wörtern der 25 Wörter im CPU-Bus-Einheit CIO-Bereich (Austausch der konstanten Daten mit der CPU-Einheit) | |||||
| Übertragung von CPU-Einheit eingestellt durch System |
Vom CPU-Bus-Einheit DM-Bereich wird jeder seriellen Schnittstelle 10 Wörter zugeteilt (Gesamt-20 Wörter). Daten werden von der CPU-Einheit zu den folgenden Zeiten geübertragen: Start oder Wiederanlauf Leiteranweisung: STUP (237) Die Porteinstellungen, die Flagge ändern, dreht sich AUF (zusätzlicher Bereich) |
||||||
| Einfache Ersatzfunktion | Die einfache Ersatzfunktion der CPU-Einheit kann an Unterstützung die Protokollmakrodaten in der Serie gewöhnt sein Kommunikations-Einheit zur der CPU-codierten Karte Einheit. Die unterstützten Daten können wieder hergestellt werden oder verglichen werden. (Die einfache Ersatzfunktion kann mit nur den CJ1-H und CJ1M CPU-Einheiten verwendet werden.) |
||||||
| Stromaufnahme *3 |
280mA+x | 400mA | 360mA+x | 280mA+x | 380mA | 380mA+x | |
| Gewicht | Maximum 160g. | Maximum 120g. | Maximum 140g. | Maximum 110g. | Maximum 110g. | Maximum 110g. | |
| Allgemeine Spezifikationen | Passt sich an allgemeine Spezifikationen für CJ Serise an. | ||||||
