| Einzelteil |
Beschreibung |
Nummerieren Sie von
Protokolle |
Maximum 20. |
Kann mit dem Protokoll-Stützwerkzeug (CX-Protokoll) geschaffen werden und registriert werden. |
Nummerieren Sie von
Reihenfolgen |
Maximum 1.000. |
| Pro Protokoll |
Zahl von Reihenfolgen |
Maximum 60. |
| Anzahl von Nachrichten |
Maximum 300. |
Zahl der Aufnahme
Matrizen |
Maximum 100. |
| Reihenfolgendurchführungszustand |
Unter Verwendung der der CPU-260) Anweisung des PMCR Einheit ((die Folgenummer spezifizierend) |
| Kommunikationsmodus |
Halbduplex- oder Vollduplex |
| Synchronverfahren |
Start-Stopp-Synchronisierung (asynchroner Modus) |
| Baud *1 |
RS-232C Hafen und Häfen RS-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 bps
Standardannahme: 9.600 bps *2 |
| Kommunikationsabstand *1 |
RS-232C Hafen: 15 m-Maximum.
Hafen RS-422A/485:

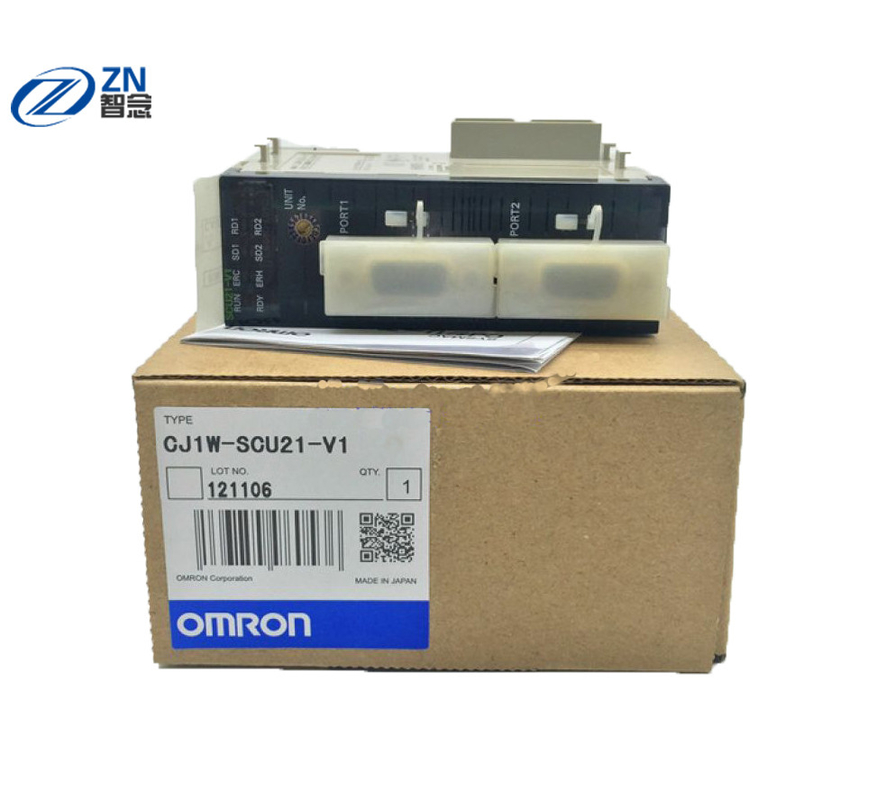

CJ1W-SCU [] 1-V1
500 m-Maximum (Gesamtkabellänge: 500 m-Maximum, T-Niederlassungsseitenlinien: 10 m-Maximum)
CJ1W-SCU [] 2
1.200 m-Maximum (Gesamtkabellänge: 1.200 m-Maximum, Multidrop-Verbindungen sind möglich. Jedoch
maximale Kabellänge ist 500 m, wenn das NT-AL001 für Verbindungen RS-422A-485. verwendet wird) |
| Verbindungskonfiguration |
RS-232C Hafen: 1:1 (1: N (N = Maximum mit 32 Einheiten) ist unter Verwendung eines Umwandlungsverbindungs-Adapters. möglich)
Hafen RS-422A/485: 1: N (N = 32 Einheiten max.) |
| Zahl von verbundenen Einheiten |
32 Einheiten max. (Einheitszahlen 0 bis 31; Einheit Nr. 0 wird für 1:1verbindung eingestellt) |
Maximum
Zahl von
Daten
Austausch
Wörter
zwischen
Prüfer
und Protokoll
Makro
Funktion |
Operandeinstellung |
250 Wörter |
Einschließlich das Wort, das die Zahl spezifiziert
von den Wörtern (1 Wort) |
| Verbindungsworteinstellung |
500 Wörter |
O1, O2, I1 und I2: 500 Wörter total |
| Direkte Einstellung |
500 Wörter |
Höchstzahl von Wörtern pro Datenattribut |
Reihenfolge
Inhalt
(Schritt
allgemein
Parameter) |
Zahl von Schritten pro
Reihenfolge |
Maximum 16. |
Getriebesteuerung
Parameter |
X-on/X-off Fluss, RS-/CSfluß, Begrenzersteuerung oder Streitsteuerung und Modemsteuerdose
seien vorgewählt Sie. |
Wartemitteilung
Methode (Operand) |
Scan-Mitteilung: Schreibt empfangen Daten zu Input-/Outputgedächtnis während des CPU-Einheitsscannens. |
| Scan-Methode (örtlich festgelegt) |
Unterstützung |
| Unterbrechungsmitteilung |
Nicht Unterstützung |
| Unterbrechungsmitteilung für Aufnahmefallzahl |
Nicht suppprt |
Überwachungszeit während
senden Sie/zu empfangen
Verarbeitung |
Empfangen Sie Wartezeit, empfangen Sie Fertigstellung oder senden Sie Fertigstellung kann überwacht werden.
Einstellbereich: 0,01 bis 0,99 s, 0,1 bis 9,9 s, 1 bis 99 s oder 1 bis 99 Minuten |
| Verbindungsworteinstellung |
Bereich, in dem Daten zwischen der CPU-Einheit und der Serienkommunikations-Einheit ausgetauscht werden
während der Kommunikations-Einheitsauffrischung.
Zwei Bereiche sind für jedes Gerät möglich: Ein Bereich für die Speicherung, von Daten zu empfangen und ein Bereich für die Speicherung
senden Sie Daten. *3 |
Schritt
Inhalt |
Befehle |
Senden Sie nur (SENDEN), nur zum Empfang (RECV), zu senden und zu empfangen (SEND&RECV), Wartezeit (WARTEZEIT), Aufnahme
Pufferfreier raum (ERRÖTEN), ER-ON (OFFEN) oder ER-OFF (ABSCHLUSS) |
| Wiederholungszähler |
1 bis 255mal |
| Wiederholungszählung |
0 bis 9 (nur wenn der Befehl SEND&RECV ist) |
| Senden Sie Wartezeit |
0,01 bis 0,99 s, 0,1 bis 9,9 s, 1 bis 99 s oder 1 bis 99 Minuten
(Nur wenn der Befehl ist, SENDEN Sie oder SEND&RECV) |
Mit oder ohne
Antwort schreiben
(Operand) |
Wann die Verarbeitung empfangen Sie, wird abgeschlossen (wenn Daten wird gespeichert im Bereich empfangen Sie, der herein spezifiziert wird
die 4. Operand der (260) Anweisung) PMCR, ob man die empfangenen Mitteilungen speichert
kann vorgewählt werden. |
| Als nächstes verarbeitend |
Wenn ein Schritt normalerweise beendet hat, Ende (die Reihenfolge abgeschlossen), als nächstes (zum Nr. des nächsten Schritts übergehen),
Goto- (gehen Sie zum spezifizierten Schritt Nr.) oder Abbruch (unterbrechen Sie den Schritt und diese Reihenfolge zu beenden)
kann vorgewählt werden. |
| Fehlerverarbeitung |
Wenn ein Schritt unnormal beendet hat, können Ende, folgendes, Goto- oder Abbruch vorgewählt werden. |
| Senden Sie Mitteilung |
Daten geschickt zur spezifizierten Adresse wenn
Befehl ist SENDEN oder SEND&RECV. |
Besteht aus einem Titel, Adresse, Länge, Daten,
Fehlerprüfcode und Abschlussprogramm. |
| Empfangen Sie Mitteilung |
Daten gesendet von der spezifizierten Adresse wenn
Befehl ist RECV oder SEND&RECV. |
| Aufnahmematrix |
Wenn der Befehl RECV oder SEND&RECV ist,
stellt erwartet empfangen Mitteilungen (Maximum 15) ein,
und Schalter zur folgenden Verarbeitungsübereinstimmung
zur Mitteilung empfing. |
Spezifiziert empfangen Mitteilungen und das folgende
Verarbeitung für jeden von den Fällen Nr. 00- zu Nr.
15. Von den Fällen des Maximums 16 muss ein Fall
seien eingestellt Sie, wie „andere“ in Mitteilungen empfangen Sie
(zusätzlich zum Satz empfangen Sie Mitteilungen). |
Mitteilung
Einheit
Inhalt |
Titel und
Abschlussprogramm
Daten
Attribute |
Konstante |
ASCII-Daten, hexadezimale Daten oder Steuercode |
Daten
Attribute
von
Adressen
und Daten herein
senden Sie
empfangen Sie
Mitteilungen |
Konstante |
ASCII-Daten, hexadezimale Daten oder Steuercode (mit einer Adresse, ist- kein Steuercode möglich) |
| Variable |
Keine Umwandlung, Umwandlung zu ASCII-Daten oder Umwandlung zu den hexadezimalen Daten
(die Lese-Schreibrichtung kann spezifiziert werden) |
Bezeichnung
Methode |
(X, Y)
X: Von effektive Adresse (zu wo lesen Sie oder, zu wo geschrieben)
Y: Datengröße (1 bis 1.000) *4 |
| X |
Wort
Bezeichnung |
Wort las
(Input-/Outputgedächtnis
zu Daten senden) |
Spezifizieren Sie unter Verwendung
3. Operand von
Anweisung PMCR (260). |
Gesetzte führende Adresse
+ n (das lineare
Ausdruck + b,
einschließlich Wiederholung
Zähler N, ist auch
möglich für N.) |
Spezifizieren Sie unter Verwendung einer Verbindung
Wort. |
Input-/Outputgedächtnis direkt
Bezeichnung |
Wort schreiben
(empfangen Sie Daten
zu Input-/Outputgedächtnis) |
Spezifizieren Sie unter Verwendung
4. Operand von
Anweisung PMCR (260). |
Spezifizieren Sie unter Verwendung einer Verbindung
Wort. |
Input-/Outputgedächtnis direkt
Bezeichnung |
| Platzhalter |
* |
Jede mögliche Daten oder Adresse können empfangen werden
(nur empfangen Sie herein Mitteilungen) |
| Wiederholungszähler |
N |
| Y |
Linearer Ausdruck
einschließlich Wiederholung
Zähler |
aN+b |
a: 0 bis 1000; b: 1 bis 1000
N: Wiederholungsgegenwert |
| Platzhalter |
* |
Kann unabhängig davon die Länge empfangen werden
(nur empfangen Sie herein Mitteilungen) |
| Wortbezeichnung |
Wort las
(Input-/Outputgedächtnis
zu Daten senden) |
Spezifizieren Sie unter Verwendung
3. Operand von
Anweisung PMCR (260). |
Gesetzte führende Adresse
+ n (das lineare
Ausdruck + b,
einschließlich Wiederholung
Zähler N, ist auch
möglich für N.) |
Spezifizieren Sie unter Verwendung einer Verbindung
Wort. |
Input-/Outputgedächtnis direkt
Bezeichnung |
| Fehlerprüfcodes |
LRC, LRC2, CRC-CCITT, CRC-16, SUMME, SUM1 und SUM2 können berechnet werden. |
Maximale Länge von
senden Sie/zu empfangen
Mitteilungen |
1.000 Bytes. (Maximale Länge A zwischen 200 und 1.000 Bytes kann in den Aufsetzbereich eingestellt werden.) |
Höchstzahl von
Datenattribute
registriert in einem
Mitteilung |
96 Attribute *5 |
Höchstzahl von
schreiben Sie Datenattribute
registriert in einem
Mitteilung |
30 Attribute *6 |
| Spurnfunktion *7 |
Insgesamt bis 1.700 Bytes (Charaktere) Zeitfolgendaten können herein verfolgt werden senden und empfangen
Mitteilungen.
Änderungen am Schritt Nr. und an den Steuersignalen wie RS und CS können auch verfolgt werden. |
