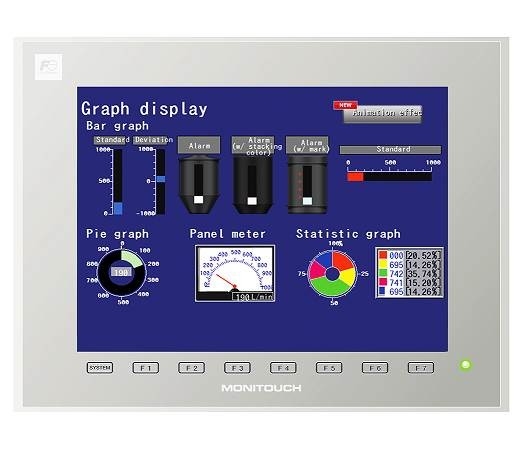

Hakko-Elektronik (durch Fuji elektrisch) Monitouch V9100iSD

Hersteller: Hakko-Elektronik (durch Fuji elektrisch)

V9100iSD

Stromversorgung:-

Nennspannung: DC 24V

Zulässige Strecke der Spannung: Wechselstrom: -15%, +10%/DC: ñ10%

Zulässiger Momentanstromausfall: Wechselstrom innerhalb 20ms, DC innerhalb 1ms

Nachfrage (Maximalleistung): Wechselstrom: 70VA oder weniger DC: 28W oder weniger

Isolationswiderstand:-

DC500V 10M oder mehr

Körperliche Umwelt:-

Umgebende Temperatur: 0 50øC*1

Umgebende Feuchtigkeit: 85%RH oder weniger (ohne Taukondensation) *1

Operationshöhe: 2.000 Meter oder niedriger

Atmosphäre: Nicht Schadgas oder leitfähigem Staub herausgestellt werden

Lagertemperatur: 10 60øC*1

Speicherfeuchtigkeit: 85%RH oder weniger (ohne Taukondensation) *1

Überspannungskategorie: Kategorie II

Verschmutzungsniveau: Niveau 2

Mechanische Betriebsbedingungen:-

Widerstand zur Oszillation: Willigt mit Schwingungsfrequenz JIS B 3502 (IEC61131-2) ein: 5 9Hz, pulsierend mit: 3.5mm,
9 150Hz, Beschleunigung: 9.8m/s2 (1G), X, Y, Z: 3 Richtungen (10mal jedes)

Stossfestigkeit: Willigt mit Höchstbeschleunigung JIS B 3502 (IEC61131-2) ein: 147m/s2 (15G), X, Y, Z:
3 Richtungen, dreimal jedes (18mal insgesamt)

Elektrische Betriebsbedingungen:-

Widerstand zu lärmen: Störspannung: 1,500Vp-p, Impulsbreite: 1 s, Impulsanstiegszeit: 1ns

Widerstand zur statischen Entladung: Willigt mit IEC61000-4-2, Kontakt ein: 6kV, Luft: 8kV

Installationszustände:-

Erdung: Erdung des Widerstands: Weniger als 100, FG-/SGtrennung

Struktur: Vorderteil: Willigt mit IP66, Art 4X/13 ein (wenn wasserdichte Dichtung installiert ist)
Hintere Abdeckung: Willigt mit IP20 ein
Form: Einheit, Installationsmethode: Plattenmontage

Kühlsystem: Luftselbstkühlung

Maße W*H*D (Millimeter): 303,8? 231,0? 54,0

Plattenausschnitt (Millimeter): 289,0? 216,2 +0.5/-0

Fallfarbe: Hellgrau

Material: PC

Schirmgedächtnis (VON):-

64MB

Hintergrundspeicher (SRAM):-

800KB

Anzeige:-

Sichtanzeigegerät: TFT-Farbe LCD

Entschließung: 800? 600

Anzeigengröße: 10,4“

Farben: 16,7 million*3

Hintergrundbeleuchtung: LED

Hintergrundbeleuchtungsleben: 70.000 Stunden

Berührungsschalter:-

Art: Analoger Widerstandfilm

Funktionsschalter:-

Quantität: 8

Externe Schnittstelle:-

D-Vorstift 9 (CN1): RS-232C/RS-422/485, asynchrone Art,

Datenlänge: 7,8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600,

Stopbit: 1, 2 Bits, Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Modularer Stift 8
MJ1/MJ2: RS-232C/RS-422/485 (Zweidrahtsystem), asynchrone Art,
Datenlänge: 7,8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

Sd-Karte: Ein Einbauschlitz bereitgestellt als Standard

Ethernet: 1ch,
Baud: 100Mbps,
10Mbps

Drahtloser LAN:-

USB: Art A, Art mini--b (Ver.2.0)

Solider Ertrag: 1ch stellte als Standard zur Verfügung

Uhr:-

Ersatzzeitraum: 5 Jahre (umgebende Temperatur 25øC)

Kalendergenauigkeit: Sek Gaps ñ90. pro Monat (umgebende Temperatur 25øC, wenn Energie nicht geliefert wird)

Standard:-

CER marking*5: EN61000-6-2, EN61000-6-4

UL cUL*5: UL508, ANSI/ISA 12.12.01*2

Kc: Konform

Radiotat:-

Versandgewicht: 10 Kilogramm
