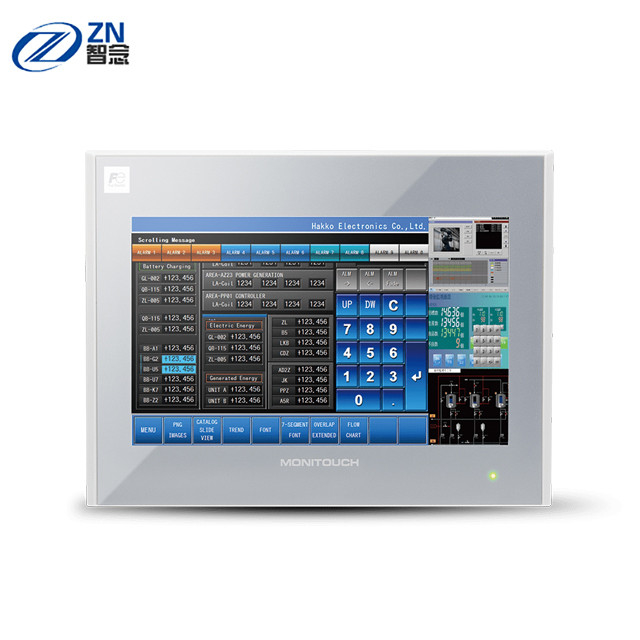

Fuji elektrisches HMI
>
|
| Herkunftsort | China/JAPAN |
| Markenname | Fuji |
| Modellnummer | V9080ICD |
| V9080iC | ||
|---|---|---|
| Stromversorgung | Nennspannung | DC24V |
| Zulässiger Spannungsbereich | ± 10% | |
| Zulässiger momentaner Stromausfall | innerhalb von 1 ms | |
| Nachfrage (maximale Bewertung) | mit einer Leistung von 17 W oder weniger | |
| Isolierwiderstand | DC500V 10MΩ oder mehr | |
| Physische Umgebung | Umgebungstemperatur | 0°50°C*1 |
| Umgebungsfeuchtigkeit | 85% RH oder weniger (ohne Tau-Kondensation)*1 | |
| Betriebshöhe | 2,000 m oder weniger | |
| Atmosphäre | Nicht an ätzendes Gas oder leitfähigen Staub ausgesetzt sein | |
| Lagertemperatur | -10°C bis 60°C*1 | |
| Lagertemperatur | 85% RH oder weniger (ohne Tau-Kondensation)*1 | |
| Überspannungskategorie | Kategorie II | |
| Verschmutzungsgrad | Verschmutzungsgrad 2 | |
| Mechanische Betriebsbedingungen | Schwingungswiderstand | Einheit für die Verwendung in der Produktion von Schutzmitteln.3.5 mm, 9-150 Hz, Beschleunigung: 9,8 m/s2 ((1G), X, Y, Z: 3 Richtungen (jeweils 10-mal) |
| Stoßbeständigkeit | Erfüllt die JIS B 3502 (IEC61131-2) Spitzenbeschleunigung: 147m/s2 ((15G), X,Y,Z: 3 Richtungen, jeweils dreimal (insgesamt 18 Mal) |
|
| Elektrische Betriebsbedingungen | Lärmfestigkeit | Geräuschspannung: 1500 Vp-p, Pulsbreite: 1μs, Pulsanstiegszeit: 1ns |
| Widerstand gegen statische Entladungen | Entspricht der Norm IEC61000-4-2, Kontakt: 6kV, Luft: 8kV | |
| Einbaubedingungen | Veranlassung zur Bodenlegung | Erdungswiderstand: weniger als 100Ω, FG/SG-Trennung |
| Struktur | Vorderseite: entspricht IP66, Typ 4X/13*2(wenn eine wasserdichte Dichtung eingebaut ist) Rückendeckung: entspricht IP20 Form: Einheitliche Einheit, Montagemethode: Montage der Platte |
|
| Kühlsystem | Natürliche Luftkühlung | |
| Abmessungen W*H*D(mm) | 235.0 mal 180.0 mal 48.9 | |
| Abmessungen W*H*D(mm) | 220.5×165.5 ((+0.5/-0) | |
| Farbe des Gehäuses | Hellgrau (schwarzes Frontgehäuse für schwarzes Modell) |
|
| Material | PC-Harz | |
| Bildschirmspeicher (FROM) | 64 MB | |
|---|---|---|
| Speicher (SRAM) | 800KB | |
| Anzeige | Anzeigegerät | TFT-Farb-LCD |
| Entschließung | 640 × 480 | |
| Anzeigegröße | 8.4′′ | |
| Farben | 16.7 Millionen*3 | |
| Hintergrundbeleuchtung | LED-Leuchte | |
| Lebensdauer der Hintergrundbeleuchtung | 70,000 Stunden | |
| Berührungsschalter | Typ | Analog-Widerstandsfolie |
| Funktionsschalter | Anzahl | 8 |
| Außenoberfläche | D-Sub 9-Pin (CN1) | RS-232C/ RS-485 (Zwei-Draht-System) / RS-422 (Vier-Draht-System) Asynchroner Typ, Datenlänge: 7,8 Bits, Parität: gerade, ungerade, keine, Stopp-Bit: 1, 2 Bits, Baud-Rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps |
| Modular mit 8 Nadeln (MJ1/MJ2) |
RS-232C/ RS-485 (Zwei-Draht-System), asynchroner Typ, Datenlänge: 7,8 Bits, Parität: gerade, ungerade, keine, Stop-Bit: 1, 2 Bits, Baudrate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 Basispunkte |
|
| SD-Karte | Standardmäßig ein Karten-Slot | |
| Ethernet | 1ch, Baudrate: 100 Mbps, 10 Mbps |
|
| Drahtloses LAN | - | |
| USB-Stick | Typ A, Typ Mini-B (Ver.)2- Ich weiß. | |
| Schallleistung | - | |
| Uhr | Sicherungszeitraum | 5 Jahre (Umgebungstemperatur 25°C) |
| Kalendergenauigkeit | Abstand ± 90 Sek. pro Monat (Umgebungstemperatur 25°C, wenn keine Stromversorgung vorhanden ist) | |
| Standards | CE-Kennzeichnung | Einheit für die Bereitstellung von Daten |
| UL·cUL*5 | Der Wert der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Stoffe darf nicht überschreiten: | |
| KC*6 | Konformität | |
| Gesetz über das Funkwesen | - | |
| Klassifizierungsstandard | - |
(Einheit: mm)
| Seitenansicht | Vorderseite | Rückseite |
|---|---|---|
|
|
|
| Bottom-Ansicht | Ausschnitt der Platte |
|---|---|
|
|
AnzeigeFunktionsschalterLeistungslampeVerbindungseinheit für die Kommunikation (EXT1)FallverhütungshakenZusätzlicher Anschluss der Einheit (EXT2)SD-Karten-Zugangs-LEDBatteriehalterDIP-SchalterUSB-Kabel-HaltungslochAnschluss für SD-KartenSchall-Ausgangsteil (AUDIO)Endgerät für die StromzufuhrModularer Stecker 1 (MJ1)Modularer Stecker 2 (MJ2)PLC-Anschluss (CN1)100BASE-TX/10BASE-T-Anschluss (LAN)USB-A ((U-A)USB-Mini-B (U-B)SchraublochTreten Sie mit uns jederzeit in Verbindung
