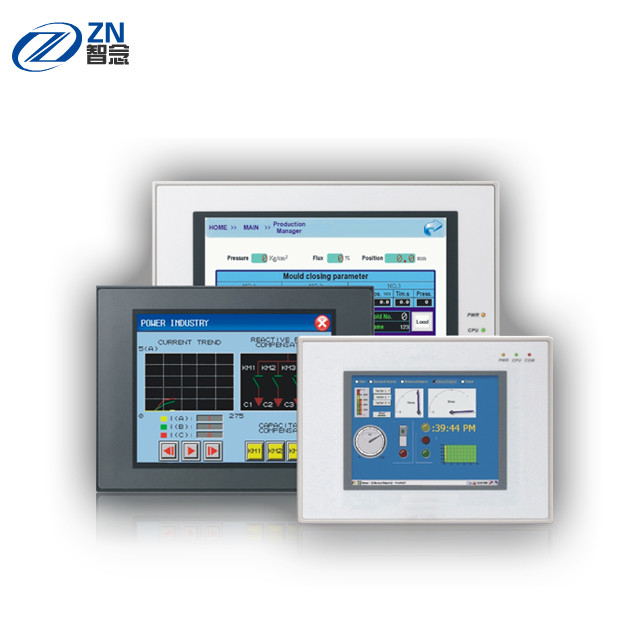

Fuji elektrisches HMI
>
|
| Herkunftsort | China/JAPAN |
| Markenname | FUJI |
| Modellnummer | TS2060I |
| TS2060 | TS2060i | ||
|---|---|---|---|
| Stromversorgung | Nennspannung | 24VDC | |
| Zulässige Strecke der Spannung | 24VDC ± 10% | ||
| Zulässiger Momentanstromausfall | Innerhalb 1ms | ||
| Nachfrage (Maximalleistung) | 13W oder weniger | ||
| Isolationswiderstand | Zwischen externem Anschluss DCs und FG: 500VDC 10MΩ oder mehr | ||
| Körperliche Umwelt | Umgebende Temperatur | 0 degC | +50 degC *1 | |
| Umgebende Feuchtigkeit | 85%RH oder weniger (ohne Taukondensation) *1 | ||
| Operationshöhe | 2.000 Meter oder niedriger | ||
| Atmosphäre | Nicht Schadgas oder leitfähigem Staub herausgestellt werden | ||
| Lagertemperatur | -10 | 60 degC *1 | ||
| Speicherfeuchtigkeit | 85%RH oder weniger (ohne Taukondensation) *1 | ||
| Überspannungskategorie | Kategorie II | ||
| Verschmutzungsniveau | Niveau 2 | ||
| Mechanische Betriebsbedingungen | Widerstand zur Oszillation | Willigt mit Schwingungsfrequenz JIS B 3502 (IEC61131-2) ein: 5-9Hz, pulsierend mit: 3.5mm, 9-150Hz, Beschleunigung: 9.8m/s2 (1G), X, Y, Z: 3 Richtungen (10mal jedes) | |
| Stossfestigkeit | Willigt mit Höchstbeschleunigung JIS B 3502 (IEC61131-2) ein: 147m/s2 (15G), X, Y, Z: 3 Richtungen, dreimal jedes (18mal insgesamt) | ||
| Elektrische Betriebsbedingungen | Widerstand zu lärmen | Störspannung: 1,000Vp-p, Impulsbreite: 1μs, Impulsanstiegszeit: 1ns | |
| Widerstand zur statischen Entladung | Willigt mit IEC61000-4-2, Kontakt ein: 6kV, Luft: 8kV | ||
| Installationszustände | Erdung | Erdung des Widerstands: Kleiner als 100Ω, FG-/SGtrennung | |
| Schutzvorrichtung | Vorderteil: Willigt mit (wenn wasserdichte Dichtung installiert ist), hinterer Abdeckung IP65 ein: Willigt mit IP20 ein | ||
| Installationsmethode | Plattenmontage | ||
| Kühlsystem | Luftselbstkühlung | ||
| Maße W*H*D (Millimeter) | 182,5 x 138,8 x 45.8mm | ||
| Plattenausschnitt (Millimeter) | 174,0 (- 0, +0,5) x 131,0 (- 0, +0,5) Millimeter (selbe wie V806/V606e) | ||
| Fallfarbe | Schwarz | ||
| Batterie | Münzenart Lithium-Batterie, Lebenszeit: 5 Jahre (umgebende Temperatur 25 degC) | ||
| Material | PC | ||
| TS2060 | TS2060i | ||
|---|---|---|---|
| Schirmprogrammgedächtnis (VON) | 2.5MB | 10.5MB | |
| Hintergrundspeicher (SRAM) | 128KB | 512KB | |
| Anschlaggüsse | N/A | Gestützt | |
| Anzeige | Sichtanzeigegerät | TFT-Farbe | |
| Entschließung | 320 x 240 | ||
| Anzeigengröße | 5,7" (QVGA) | ||
| Farben | 65.536 Farben (Auswahl von 32K/256/128/monochrome verfügbar mit Software-Konfiguration.) | ||
| Hintergrundbeleuchtung | LED | ||
| Hintergrundbeleuchtungslebenszeit | 50.000 Stunden | ||
| Berührungsschalter | Art | Analoger Widerstandfilm | |
| Funktionsschalter | Zahl der Funktionsschalter | 6 | |
| Externe Schnittstelle | D-Vor9 Stift *2 | N/A | RS-232C/RS-422/485, asynchrone Art, Datenlänge: 7, 8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600, Stopbit: 1, 2 Bits, Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
| Modularer Stift 8 (MJ1/MJ2) | RS-232C/RS-422 (4-wire) *3, RS-485 (Zweidraht), asynchrone Art, Datenlänge: 7,8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500 bps *4 | ||
| Sd-Karte | N/A | 1 Schlitz, als Standardausrüstung (SD-/SDHCkarte) | |
| Ethernet | N/A | 1CH, 100Mbps/10Mbps | |
| USB | Art mini--b (Ver.2.0) | Art A, Art mini--b (Ver.2.0) | |
| Kommunikationseinheit | N/A | Kanaille-xx gestützt | |
| Uhr | Ersatzzeitraum | 5 Jahre (umgebende Temperatur 25 degC) | |
| Kalendergenauigkeit | W/ Stromversorgung: sek des Abstandes ±210. pro Monat (umgebende Temperatur 25 degC) ohne Stromversorgung: sek des Abstandes ±90. pro Monat (umgebende Temperatur 25 degC, wenn Notstromversorgung durch Batterien. benutzt wird) | ||
| Standards | CER | EN61000-6-2, EN61000-6-4 | |
| UL/cUL | UL61010-1, UL61010-2-201 | ||
| Kc | Konform | ||
