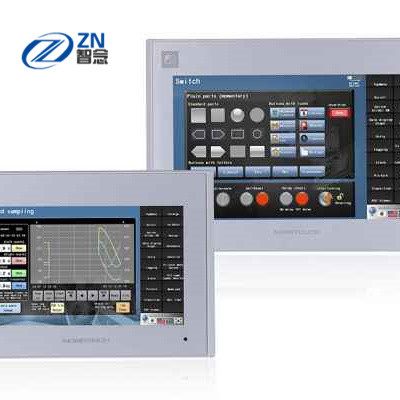

Fuji elektrisches HMI
>
|
| Herkunftsort | China/JAPAN |
| Markenname | FUJI |
| Modellnummer | V9100IC |
| V9100iC | ||
|---|---|---|
| Stromversorgung | Nennspannung | 100-240V DC WECHSELSTROM-24V |
| Zulässige Strecke der Spannung | Wechselstrom: -15%, +10%/DC: ±10% | |
| Zulässiger Momentanstromausfall | Wechselstrom innerhalb 20ms, DC innerhalb 1ms | |
| Nachfrage (Maximalleistung) | Wechselstrom: 50VA oder weniger DC: 17W oder weniger | |
| Isolationswiderstand | DC500V 10MΩ oder mehr | |
| Körperliche Umwelt | Umgebende Temperatur | 0~50℃*1 |
| Umgebende Feuchtigkeit | 85%RH oder weniger (ohne Taukondensation) *1 | |
| Operationshöhe | 2.000 Meter oder niedriger | |
| Atmosphäre | Nicht Schadgas oder leitfähigem Staub herausgestellt werden | |
| Lagertemperatur | -10~60℃*1 | |
| Speicherfeuchtigkeit | 85%RH oder weniger (ohne Taukondensation) *1 | |
| Überspannungskategorie | Kategorie II | |
| Verschmutzungsgrad | Verschmutzungsgrad 2 | |
| Mechanische Betriebsbedingungen | Widerstand zur Oszillation | Willigt mit Schwingungsfrequenz JIS B 3502 (IEC61131-2) ein: 5-9Hz, pulsierend mit: 3.5mm, 9-150Hz, Beschleunigung: 9.8m/s2 (1G), X, Y, Z: 3 Richtungen (10mal jedes) |
| Stossfestigkeit | Willigt mit Höchstbeschleunigung JIS B 3502 (IEC61131-2) ein: 147m/s2 (15G), X, Y, Z: 3 Richtungen, dreimal jedes (18mal insgesamt) |
|
| Elektrische Betriebsbedingungen | Widerstand zu lärmen | Störspannung: 1,500Vp-p, Impulsbreite: 1μs, Impulsanstiegszeit: 1ns |
| Widerstand zur statischen Entladung | Willigt mit IEC61000-4-2, Kontakt ein: 6kV, Luft: 8kV | |
| Installationszustände | Erdung | Erdung des Widerstands: Kleiner als 100Ω, FG-/SGtrennung |
| Struktur | Vorderteil: Willigt mit IP66, Art 4X/13 *2 ein (wenn wasserdichte Dichtung installiert ist) Hintere Abdeckung: Willigt mit IP20 ein Form: Einheit, Installationsmethode: Plattenmontage |
|
| Kühlsystem | Luftselbstkühlung | |
| Maße W*H*D (Millimeter) | 303.8×231.0×54.0 | |
| Plattenausschnitt (Millimeter) | 289.0×216.2 (+0.5/-0) | |
| Fallfarbe | Hellgrau (schwarze vordere Wohnung für schwarzes Modell) |
|
| Material | PC-Harz | |
| Schirmgedächtnis (VON) | 64MB | |
|---|---|---|
| Hintergrundspeicher (SRAM) | 800KB | |
| Anzeige | Sichtanzeigegerät | TFT-Farbe LCD |
| Entschließung | 640×480 | |
| Anzeigengröße | 10,4 ″ | |
| Farben | 16,7 Million *3 | |
| Hintergrundbeleuchtung | LED | |
| Hintergrundbeleuchtungsleben | 70.000 Stunden | |
| Berührungsschalter | Art | Analoger Widerstandfilm |
| Funktionsschalter | Quantität | 8 |
| Externe Schnittstelle | D-Vorstift 9 (CN1) | RS-232C/RS-485 (2-drahtiges) des Systems/RS-422 (System 4-wire), Asynchrone Art, Datenlänge: 7,8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*4bps |
| Modularer Stift 8 (MJ1/MJ2) |
RS-232C/RS-485 (2-drahtiges System), asynchrone Art, Datenlänge: 7,8 Bits, Parität: sogar sonderbar, keine, Stopbit: 1, 2 Bits, Baud: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
|
| Sd-Karte | Ein Einbauschlitz bereitgestellt als Standard | |
| Ethernet | 1ch, Baud: 100Mbps, 10Mbps |
|
| Drahtloser LAN | - | |
| USB | Art A, Art mini--b (Ver.2.0) | |
| Solider Ertrag | - | |
| Uhr | Ersatzzeitraum | 5 Jahre (umgebende Temperatur 25°C) |
| Kalendergenauigkeit | Sek Gaps ±90. pro Monat (umgebende Temperatur 25°C, wenn Energie nicht geliefert wird) | |
| Standard | CE-Kennzeichnung *5 | EN61000-6-2, EN61000-6-4 |
| UL-・ cUL *5 | UL61010-1, UL61010-2-201*6 | |
| Kc *7 | Konform | |
| Radiotat | - | |
| Klassifikations-Standard | - |
(Einheit: Millimeter)
| Seitenansicht | Vorderansicht | Hintere Ansicht |
|---|---|---|
|
|
|
| Ansicht von unten | Plattenausschnitt |
|---|---|
|
|
AnzeigeFunktionsschalterEnergielampeKommunikationseinheitsverbindungsstück (EXT1)FallverhinderungshakenOptionales Einheitsverbindungsstück (EXT2)Sd-Kartenzugang LEDBatteriehalterungDip-SchalterUSB-KabelholdinglochSd-KartensteckerSolides Ertragverbindungsstück (AUDIO)LeistungsaufnahmeverteilerModulare Steckfassung 1 (MJ1)Modulare Steckfassung 2 (MJ2)Plc-Verbindungsstück (CN1)Hafen 100BASE-TX/10BASE-T (LAN)USB-A (MA)USB mini--b (U-B)SchraubenlochTreten Sie mit uns jederzeit in Verbindung
