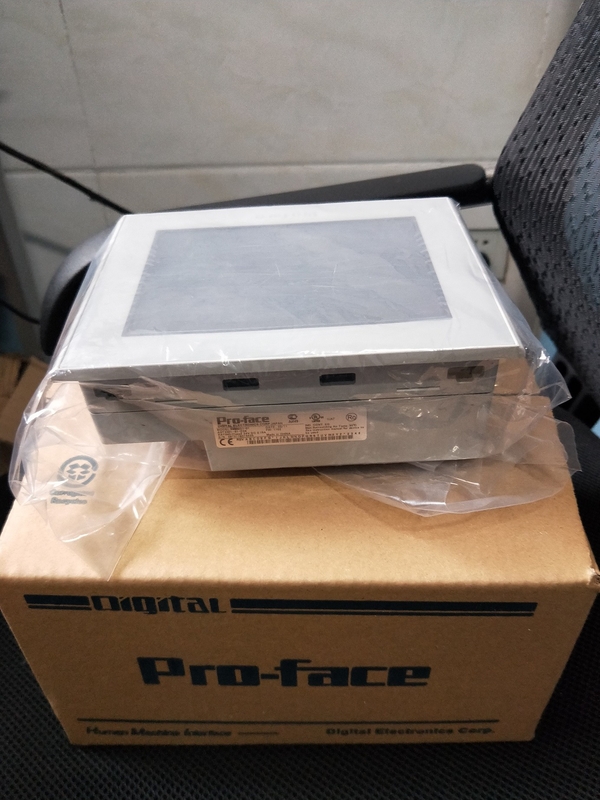

Hintergrundbeleuchtungs-Touch Screen PFXGP4201TADW Proface HMI 7 Zoll-LED 24 VDC

Hintergrundbeleuchtungs-Touch Screen PFXGP4201TADW Proface HMI 7 Zoll-LED 24 VDC

Hintergrundbeleuchtungs-Touch Screen PFXGP4201TADW Proface HMI 7 Zoll-LED 24 VDC

Herkunftsort	China/Japan
Markenname	Proface
Modellnummer	PFXGP4201TADW

Einzelheiten zum Produkt

Marke:

Profil

Bedingung:

Neu

Vorbereitungs- und Anlaufzeit:

Auf Lager

MOQ:

1

Herkunftsort:

China/Japan

Währung:

USD/RMB

Garantie:

12 Monate

Versandausdruck:

DHL/TNT/UPS/FEDEX usw

Hervorheben:

24Vdc Proface HMI

,

LED-Hintergrundbeleuchtungs-Touch Screen Proface HMI

Zahlungs- und Versandbedingungen

Min Bestellmenge

1/Stk

Preis

USD100-5000/pc

Verpackung Informationen

Kartonverpacken

Lieferzeit

3-5 Werktage

Zahlungsbedingungen

T/T, Western Union

Versorgungsmaterial-Fähigkeit

10 Stück/pro Woche

Beschreibung des Produkts

Hintergrundbeleuchtungs-heißer Verkaufs-Touch Screen PFXGP4201TADW Proface HMI 7 Zoll-LED

Standardproduktinformation

Familie

HMI

Reihe

Reihe GP4000

Größe

3"

Modell

PFXGP4201TADW

Globaler Code

PFXGP4201TADW

Produkt-Eigenschaften

3" DC-Entsprechung

Reparatur-Status

- (Wartungsservice ist nicht verfügbar. Ersetzen Sie durch eine neue Einheit unter Garantie.)

Anzeigenspezifikationen

Darstellungsart

TFT-Farbe LCD

Anzeigengröße

3,5"

Entschließung

320 x 240 Pixel (QVGA)

Effektiver Bildschirmbereich

W70.56 x H52.92 Millimeter [W2.78 x H2.08 herein.]

Anzeigenfarben

65.536 Farben (kein Blinzeln)/16.384 Farben (Blinzeln)

Hintergrundbeleuchtung

Weiße LED (nicht Benutzer austauschbar. Wenn Ersatz angefordert wird, Kontakt Ihr lokaler Verteiler.)

HintergrundbeleuchtungsNutzungsdauer

50.000 Stunden. oder mehr (jedes im Dauerbetrieb bei °C 25 [°F 77] vor Hintergrundbeleuchtungshelligkeitsabnahmen bis 50%)

Helligkeitsregelung

8 Niveaus (justiert mit Fingerspitzentablett oder Software)

Fingerspitzentablettart

Widerstrebender Film (Entsprechung)

Fingerspitzentablettentschließung

1.024 x 1.024

Fingerspitzentablettlebenszeit

1.000.000mal oder mehr

Sprachgüsse

Japanisch: 6.962 (JIS-Standards 1 u. 2) (einschließlich 607 Nichtkandschicharaktere), ANK: 158 (Koreaner, traditionelles chinesisches, vereinfachtes chinesisches, thailändisch und kyrillisch kann von der Gusseinstellung des Bildschirmeditors hinzugefügt werden. )

Schriftgrößen

Standardguß: 8 x 8, 8 x 16, 16 x 16 und 32 x 32 Pixelgüsse, Anschlagguß: 6 bis 127 Pixelgüsse, Bildguß: 8 bis 72 Pixelgüsse

Gussgrößen

Standardguß: Breite kann erweitert werden bis 8mal. Höhe kann erweitert werden bis 8mal.*1

8 x 8 Punkte

Holzkohle 40. x 30 Reihen

8 x 16 Punkte

Holzkohle 40. x 15 Reihen

16 x 16 Punkte

Holzkohle 20. x 15 Reihen

32 x 32 Punkte

Holzkohle 10. x 7 Reihen

Größenmit 1könnenandereGüssenmitderHerausgeber-Softwaregegründet werden.

Elektrische Spezifikationen

Nenneingangsspannung

24 VDC

Eingangsspannungsgrenzen

19,2 bis 28,8 VDC

Zulässiger Spannungsabfall

Frau 2 oder weniger

Leistungsaufnahme

9,6 W oder weniger

Zustrom gegenwärtig

30 A oder weniger

Störsicherheit

Störspannung: 1.000 Vp-p
Impuls-Dauer: µs 1
Anstiegszeit: 1 ns
(über Geräuschsimulator)

Spannungsausdauer

1.000 VAC, 20 MA für 1 Minute (zwischen Energieanschluß und FG-Anschlüssen)

Isolationswiderstand

500 VDC, 10 MΩ oder mehr (zwischen Energieanschluß und FG-Anschlüssen)

Klimaspezifikationen

Internationale Sicherheitsnormen

Umgebungsluftlufttemperatur

0 bis °C 50 [32 bis °F 122]

Lagertemperatur

°C -20 bis +60 [- °F 4 bis 140]

Umgebende Feuchtigkeit

10 bis 90% relative Feuchtigkeit (Feuchttemperatur: 39 °C [°F 102,2] Maximum - keine Kondensation)

Speicherfeuchtigkeit

10 bis 90% relative Feuchtigkeit (Feuchttemperatur: 39 °C [°F 102,2] Maximum - keine Kondensation)

Staub

0,1 mg/m3 (10-7 oz/ft3) oder weniger (nicht leitfähige Niveaus)

Verschmutzungsgrad

Für Gebrauch in der Umwelt des Verschmutzungs-Grads 2

Schadgase

Geben Sie von den Schadgasen frei

Luftdruck (Höhenstrecke)

800 bis hPa 1.114 (2.000 m [6.561 ft.] über Meeresspiegel oder weniger)

Erschütterungswiderstand

IEC/EN 61131-2 konform
5 bis 9 Hz einzelner Umfang 3,5 Millimeter [0,14 Zoll.]
9 bis 150 Hz regelten Beschleunigung: 9,8 m/s2
X, Y, z-Richtungen für 10 Zyklen (ca. 100 Min.)

Erschütterungswiderstand

IEC/EN 61131-2 konforme 147 m/s2, X, Y, z-Richtungen für 3mal

Immunität der elektrostatischen Entladung

Kontakt-Entladungs-Methode: 6 KV (IEC/EN61000-4-2 Niveau 3)

Gedächtnis

Anwendungsgedächtnis

Wenn unter Verwendung GP-Pro-EX:
- Medien: BLITZ EPROM
- Schirm-Bereich: *Use 8MB der Schirmbereich, wenn die Kapazität des Benutzerguss-Bereichs überstiegen wird - zum Beispiel, wenn ein Bildguß oder ein Bildguß benutzt wird.
- Benutzer-Guss-Bereich: 8MB
- Logik-Programm-Bereich: 132KB (Äquivalent zu 15.000 Schritten) * bis 60.000 Schritte kann in der Software umgewandelt werden. Jedoch verringert dieses AnwendungsSpeicherkapazität (für Schirmdaten) 1 MB.
- Freier Raum: Kein

Entfernbares System: Nein

Hintergrundspeicher

Wenn unter Verwendung GP-Pro-EX:
- Schirm-Bereich: SRAM 128KB
- Variabler Bereich: Kein

Batterie: Akku/Sekundärbatterie für Uhrdatenunterstützung

Taktgenauigkeit

±65 sek. /month (Abweichung bei Zimmertemperatur und Energie ist AUS)*2

2in Abhängigkeit vondieBetriebstemperaturunddasAlterderEinheit, kanndieUhrvon-380bis+90sek./monthabweichen. FürSysteme, in denendiesesNiveauderAbweichungeinProblemist, solltederBenutzerAnpassungenfalls erforderlichüberwachenundvornehmen.

Schnittstellenbeschreibungen

Serie (COM1)

Asynchrone Übertragung: RS-232C, Daten-Länge: 7 oder 8 Bits, Stopbit: 1 oder 2 Bits, Parität: Keine, sogar oder sonderbar, Daten-Übertragungsgeschwindigkeit: 2.400 bis 115.200 bps, Verbindungsstück: D-Vor9 (Stecker)

Serie (COM2)

Asynchrone Übertragung: RS-422/485, Daten-Länge: 7 oder 8 Bits, Stopbit: 1 oder 2 Bits, Parität: Keine, sogar oder sonderbar, Daten-Übertragungsgeschwindigkeit: 2.400 bis 115.200 bps, 187.500 bps (MPI), Verbindungsstück: D-Vorstift 9 (Stecker)

USB (Art A)

Passt sich an USB 2,0 an (Art A) x 1
Stromversorgungsspannung: 5 VDC ± 5%
Ausgangsstrom: 500 MA oder weniger
Kommunikationsabstand: 5 m [16,4 ft.] oder weniger

USB (mini--b)

Passt sich an USB 2,0 (mini--b) x 1, Kommunikations-Abstand an: 5 m [16,4 ft] oder weniger

Strukturelle Spezifikationen

Erdung

Funktionserdung: Erdung des Widerstands von 100 Ω, 2mmder anwendbare Standard 2 (AWG-Lehre 14) oder stärkerer Draht oder Ihres Landes. (Selben für FG- und SG-Anschlüsse)

Kühlverfahren

Natürliche Luftumwälzung

Struktur

ART 4X/13 IP65f NEMA #250 (auf dem Vorderteil, wenn sie richtig in eine Einschließung installiert werden)*3

Außenmaße

W132 x H106 x D42 Millimeter [W5.2 x H4.17 x D1.65 herein.]

Montage-Ausschnitts-Maße

W118.5 x H92.5 Millimeter [W4.67 x H3.64 herein.]
Plattenstärkebereich: 1,6 bis 5 Millimeter [0,06 bis 0,2 Zoll.]*4

Gewicht

0,4 Kilogramm [0,88 lbs] oder weniger

3dasvordereGesichtderEinheit, installiertineinefestePlatte, istunter VerwendungderBedingungengeprüft worden, diemitdenStandardsgleichwertig sind, diein derSpezifikationgezeigt werden. ObwohldasNiveauderEinheitdesWiderstandsmitdiesenStandardsgleichwertigist, könnenÖle, diekeinenEffektaufdieEinheithabensollten, dieEinheitvielleichtschädigen. Dieseskannin denBereichenauftreten, in denenjedesverdunstetenÖleanwesendsind, oderwoSchneidölederniedrigenViskositätdieEinheitfürlange ZeitspannenderZeitwerdenbefolgenlassen. WenndasGesichts-SchutzblattderEinheitvorderewegabgezogenwird, könnendieseBedingungenzudenEintrittdesÖlsin dieEinheitführenundunterschiedlicheSchutzmaßnahmenwerdenvorgeschlagen. Auchwennnicht genehmigteÖleanwesendsind, es möglicherweiseverursachtDeformationoderKorrosionderPlastikabdeckungdesVorderteils. DeshalbvorderInstallierungderEinheit, seien Siesicher, dieArtvonBedingungenzu bestätigen, diein derBetriebsumgebungderEinheitanwesendsind. WenndieInstallationsdichtungfür einen langen Zeitraumvon derZeitbenutztwirdoderwenndieEinheitundseineDichtungvomGremiumentferntwerden, kanndasursprünglicheNiveaudesSchutzesnichtgarantiert werden. UmdasursprünglicheSchutzniveaubeizubehalten, seien SiesicherdieInstallationsdichtungregelmäßigzu ersetzen.

4fürMaßtoleranz, sindalles+1/-0Millimeter[+0.04/-0Zoll.]undRimWinkelunterR3[R0.12herein.]. Selbst wenndieInstallationsWandstärkeinnerhalbdesempfohlenenBereichesfür„ist, PlatteschnittMaße“, abhängig vondemMaterialderWand, Größe, undInstallationsstandortvonGP-EinheitundvonanderenGeräten, dieInstallationswandkönntesichverwerfen. Umsichzu verwerfenzu verhindern, muss möglicherweisedieAufstellflächeverstärkt werden.

Maße

Außenmaße

Montage-Ausschnitts-Maße

Außenmaße mit Kabel
