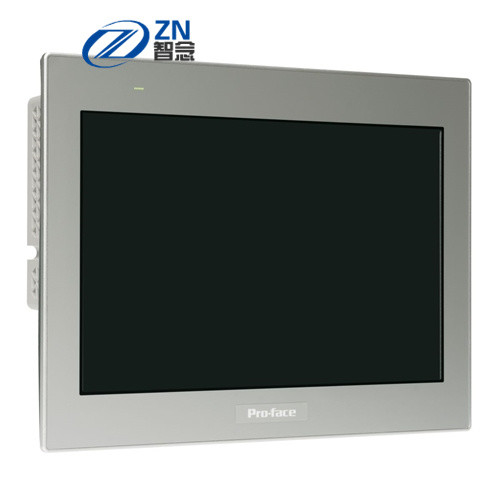

Hintergrundbeleuchtungs-Touch Screen PFXGP4501TAA Proface heißer des Grund-HMI 7 Zoll-LED

Hintergrundbeleuchtungs-Touch Screen PFXGP4501TAA Proface heißer des Grund-HMI 7 Zoll-LED

Hintergrundbeleuchtungs-Touch Screen PFXGP4501TAA Proface heißer des Grund-HMI 7 Zoll-LED

Herkunftsort	China/Japan
Markenname	Proface
Modellnummer	PFXGP4501TAA

Einzelheiten zum Produkt

Marke:

Profil

Bedingung:

Neu

Vorlaufzeit:

Aktie

MOQ:

1

Herkunftsort:

China/Japan

Währung:

USD/RMB

Garantie:

12 Monate

Versandbedingung:

DHL/TNT/UPS/FEDEX usw

Hervorheben:

PFXGP4501TAA

,

Proface HMI 7Inch

Zahlungs- und Versandbedingungen

Min Bestellmenge

1/Stk

Preis

USD100-5000/pc

Verpackung Informationen

Kartonverpackung

Lieferzeit

3-5 Werktage

Zahlungsbedingungen

T/T, Western Union

Versorgungsmaterial-Fähigkeit

10 Stück/pro Woche

Beschreibung des Produkts

PFXGP4501TAA

Standardproduktinformation

Familie

HMI

Reihe

Reihe GP4000

Größe

10"

Modell

PFXGP4501TAA

Globaler Code

PFXGP4501TAA

Produkt-Eigenschaften

10" Wechselstrom-Entsprechung

Reparatur-Status

✔ (Wartungsservice ist verfügbar, in der Lage instand gehalten zu werden.)

Anzeigenspezifikationen

Darstellungsart

TFT-Farbe LCD

Anzeigengröße

10,4“

Entschließung

640 x 480 Pixel (VGA)

Effektiver Bildschirmbereich

W211.2 x H158.4 Millimeter [W8.31 x H6.24 herein.]

Anzeigenfarben

65.536 Farben (kein Blinzeln)/16.384 Farben (Blinzeln)

Hintergrundbeleuchtung

Weiße LED (nicht Benutzer austauschbar. Wenn Ersatz angefordert wird, Kontakt Ihr lokaler Verteiler.)

HintergrundbeleuchtungsNutzungsdauer

50.000 Stunden. oder mehr (jedes im Dauerbetrieb bei °C 25 [°F 77] vor Hintergrundbeleuchtungshelligkeitsabnahmen bis 50%)

Helligkeitsregelung

16 Niveaus (justiert mit Fingerspitzentablett oder Software)

Fingerspitzentablettart

Widerstrebender Film (Entsprechung)

Fingerspitzentablettentschließung

1.024 x 1.024

Fingerspitzentablettlebenszeit

1.000.000mal oder mehr

Sprachgüsse

Japanisch: 6.962 (JIS-Standards 1 u. 2) (einschließlich 607 Nichtkandschicharaktere), ANK: 158 (Koreaner, traditionelles chinesisches, vereinfachtes chinesisches, thailändisch und kyrillisch kann von der Gusseinstellung des Bildschirmeditors hinzugefügt werden. )

Schriftgrößen

Standardguß: 8 x 8, 8 x 16, 16 x 16 und 32 x 32 Pixelgüsse, Anschlagguß: 6 bis 127 Pixelgüsse, Bildguß: 8 bis 72 Pixelgüsse

Gussgrößen

Standardguß: Breite kann erweitert werden bis 8mal. Höhe kann erweitert werden bis 8mal.*1

8 x 8 Punkte

Holzkohle 80. x 60 Reihen

8 x 16 Punkte

Holzkohle 80. x 30 Reihen

16 x 16 Punkte

Holzkohle 40. x 30 Reihen

32 x 32 Punkte

Holzkohle 20. x 15 Reihen

Größenmit 1könnenandereGüssenmitderHerausgeber-Softwaregegründet werden.

Elektrische Spezifikationen

Nenneingangsspannung

100 bis 240 VAC

Eingangsspannungsgrenzen

85 bis 264 VAC

Bewertete Frequenz

50 / 60 Hz

Bewerteter Frequenzbereich

47 bis 63 Hz

Zulässiger Spannungsabfall

1 Zyklus oder kleiner (Spannungsabfallabstand muss 1 an zweiter Stelle oder mehr sein.)

Leistungsaufnahme

100 VAC: 44 VA oder kleiner, 240 VAC: 58 VA oder weniger

Zustrom gegenwärtig

30 A oder weniger

Störsicherheit

Störspannung: 1.500 Vp-p
Impuls-Dauer: µs 1
Anstiegszeit: 1 ns
(über Geräuschsimulator)

Spannungsausdauer

1.500 VAC, 20 MA für 1 Minute (zwischen Energieanschluß und FG-Anschlüssen)

Isolationswiderstand

500 VDC, 10 MΩ oder mehr (zwischen Energieanschluß und FG-Anschlüssen)

Klimaspezifikationen

Internationale Sicherheitsnormen

Umgebungsluftlufttemperatur

0 bis °C 55 [32 bis °F 131]

Lagertemperatur

°C -20 bis +60 [- °F 4 bis 140]

Umgebende Feuchtigkeit

10 bis 90% relative Feuchtigkeit (Feuchttemperatur: 39 °C [°F 102,2] Maximum - keine Kondensation)

Speicherfeuchtigkeit

10 bis 90% relative Feuchtigkeit (Feuchttemperatur: 39 °C [°F 102,2] Maximum - keine Kondensation)

Staub

0,1 mg/m3(10-7oz/ft3) oder weniger (nicht leitfähige Niveaus)

Verschmutzungsgrad

Für Gebrauch in der Umwelt des Verschmutzungs-Grads 2

Schadgase

Geben Sie von den Schadgasen frei

Luftdruck (Höhenstrecke)

800 bis hPa 1.114 (2.000 m [6.561 ft.] über Meeresspiegel oder weniger)

Erschütterungswiderstand

IEC/EN 61131-2 konform
5 bis 9 Hz einzelner Umfang 3,5 Millimeter [0,14 Zoll.]
9 bis 150 Hz regelten Beschleunigung: 9,8 m/s2
X, Y, z-Richtungen für 10 Zyklen (ca. 100 Min.)

Erschütterungswiderstand

IEC/EN 61131-2 konforme 147 m/s2, X, Y, z-Richtungen für 3mal

Immunität der elektrostatischen Entladung

Kontakt-Entladungs-Methode: 6 KV (IEC/EN61000-4-2 Niveau 3)

Gedächtnis

Anwendungsgedächtnis

Wenn unter Verwendung GP-Pro-EX:
- Medien: BLITZ EPROM
- Schirm-Bereich: *Use 32MB der Schirmbereich, wenn die Kapazität des Benutzerguss-Bereichs überstiegen wird - zum Beispiel, wenn ein Bildguß oder ein Bildguß benutzt wird.
- Benutzer-Guss-Bereich: 8MB
- Logik-Programm-Bereich: 132KB (Äquivalent zu 15.000 Schritten) * bis 60.000 Schritte kann in der Software umgewandelt werden. Jedoch verringert dieses AnwendungsSpeicherkapazität (für Schirmdaten) 1 MB.
- Freier Raum: Kein

Entfernbares System: Nein

Hintergrundspeicher

Wenn unter Verwendung GP-Pro-EX:
- Schirm-Bereich: SRAM 320KB
- Variabler Bereich: SRAM 64KB

Batterie: Austauschbare Batterie/Primärbatterie für Uhrdatenunterstützung

Taktgenauigkeit

±65 sek. /month (Abweichung bei Zimmertemperatur und Energie ist AUS)*2

2in Abhängigkeit vondieBetriebstemperaturunddasAlterderEinheit, kanndieUhrvon-380bis+90sek./monthabweichen. FürSysteme, in denendiesesNiveauderAbweichungeinProblemist, solltederBenutzerAnpassungenfalls erforderlichüberwachenundvornehmen.

Schnittstellenbeschreibungen

Serie (COM1)

Asynchrone Übertragung: RS-232C, Daten-Länge: 7 oder 8 Bits, Stopbit: 1 oder 2 Bits, Parität: Keine, sogar oder sonderbar, Daten-Übertragungsgeschwindigkeit: 2.400 bis 115.200 bps, Verbindungsstück: D-Vor9 (Stecker)

Serie (COM2)

Asynchrone Übertragung: RS-422/485, Daten-Länge: 7 oder 8 Bits, Stopbit: 1 oder 2 Bits, Parität: Keine, sogar oder sonderbar, Daten-Übertragungsgeschwindigkeit: 2.400 bis 115.200 bps, 187.500 bps (MPI), Verbindungsstück: D-Vorstift 9 (Stecker)

USB (Art A)

Passt sich an USB 2,0 an (Art A) x 1
Stromversorgungsspannung: 5 VDC ± 5%
Ausgangsstrom: 500 MA oder weniger
Kommunikationsabstand: 5 m [16,4 ft.] oder weniger

USB (mini--b)

Passt sich an USB 2,0 (mini--b) x 1, Kommunikations-Abstand an: 5 m [16,4 ft] oder weniger

Ethernet

IEEE802.3i/IEEE802.3u, 10BaseT/100BASE-TX, Verbindungsstück: Modulare Steckfassung (RJ-45) x 1

Sd-Karte

Sd-Einbauschlitz x 1

Strukturelle Spezifikationen

Erdung

Funktionserdung: Erdung des Widerstands von 100 Ω, 2mm2(AWG-Lehre 14) oder stärkerer Draht oder der anwendbare Standard Ihres Landes. (Selben für FG- und SG-Anschlüsse)

Kühlverfahren

Natürliche Luftumwälzung

Struktur

ART 4X/13 IP65f NEMA #250 (auf dem Vorderteil, wenn sie richtig in eine Einschließung installiert werden)*3

Außenmaße

W272.5 x H214.5 x D57 Millimeter [W10.73 x H8.45 x D2.25 herein.]

Montage-Ausschnitts-Maße

W259 x H201 Millimeter [W10.19 x H7.91 herein.]
Plattenstärkebereich: 1,6 bis 5 Millimeter [0,06 bis 0,2 Zoll.]*4

Gewicht

2 Kilogramm [4,41 lbs] oder weniger

3dasvordereGesichtdiesesProduktes, installiertineinefestePlatte, istunter VerwendungderBedingungengeprüft worden, diemitdenStandardsgleichwertig sind, diein derSpezifikationgezeigt werden.

4fürMaßtoleranz, sindalles+1/-0Millimeter[+0.04/-0Zoll.]undRimWinkelunterR3[R0.12herein.]. Selbst wenndieInstallationsWandstärkeinnerhalbdesempfohlenenBereichesfür„ist, PlatteschnittMaße“, abhängig vondemMaterialderWand, Größe, undInstallationsstandortvonGP-EinheitundvonanderenGeräten, dieInstallationswandkönntesichverwerfen. Umsichzu verwerfenzu verhindern, muss möglicherweisedieAufstellflächeverstärkt werden.

Maße

Außenmaße

Montage-Ausschnitts-Maße

Außenmaße mit Kabel
