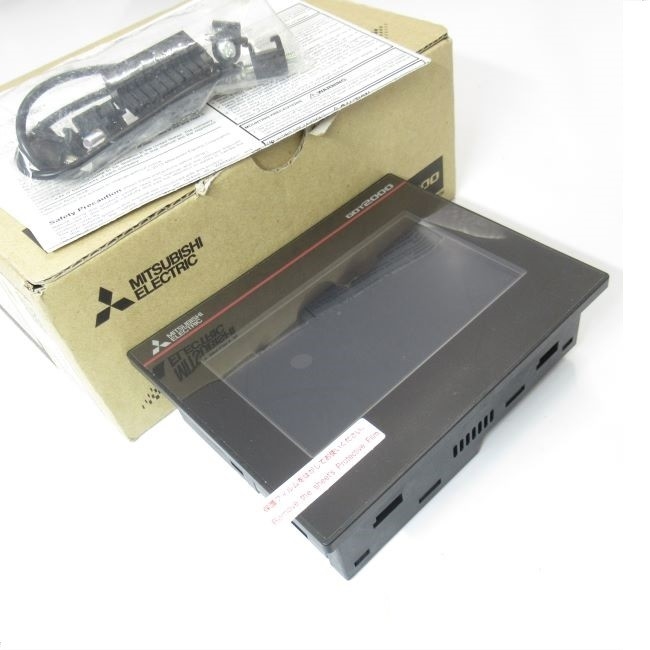

Touch Screen Mitsubishis HMI
>
|
| Herkunftsort | China/Japan |
| Markenname | Mitsubishi |
| Modellnummer | GT2104-RTBD |
・ Art mit großem Bildschirm kompaktes Modell!
Hohe Auflösung, 480 × 272 Punktanzeige verwirklicht in einem kompakten Körper!
・ Breitbildanzeige passt viele Daten!
Das breite Modell zeigt eine große Informationsmenge auf einem Farbbildschirm 65536.
| Funktionierende umgebende Temperatur | Anzeigenabschnitt |
| Speicherumgebende Temperatur | |
| Funktionierende umgebende Feuchtigkeit | |
| Speicherumgebende Feuchtigkeit | |
| Erschütterungswiderstand | Zustimmungsstandards |
| Unter zeitweiligem Erschütterung |
|
| Unter ununterbrochenem Erschütterung |
|
| Schockwiderstand | |
| Funktionierende Atmosphäre | |
| Funktionierenhöhe | |
| Installationsstandort | |
| Überspannungskategorie | |
| Verschmutzungsgrad | |
| Kühlverfahren | |
| Erdung | |
| Anmerkungen | Funktionierende umgebende Temperatur |
| Funktionierende umgebende Feuchtigkeit | |
| Speicherumgebende Feuchtigkeit | |
| Funktionierenhöhe | |
| Überspannungskategorie | |
| Verschmutzungsgrad | |
|
0°C zu 55°C (horizontale Installation), 0°C zu 50°C (vertikale Installation)
|
|
-20°C zu 60°C
|
|
10%RH zu 90% relativer Feuchtigkeit, kondensationsfrei
|
|
10%RH zu 90% relativer Feuchtigkeit, kondensationsfrei
|
|
Konform mit JIS B 3502 und Iec 61131-2*13
|
|
[Frequenz: 5 bis 8,4 Hz]
Halbwert: 3,5 Millimeter Schleifenzählung: 10mal in jeder X, y- oder z-Richtung [Frequenz: 8,4 bis 150 Hz] Beschleunigung: 9,8 m/s2 Schleifenzählung: 10mal in jeder X, y- oder z-Richtung |
|
[Frequenz: 5 bis 8,4 Hz]
Halbwert: 1,75 Millimeter [Frequenz: 8,4 bis 150 Hz] Beschleunigung: 4,9 m/s2 |
|
Konform mit JIS B 3502 und Iec 61131-2 (147 m/s2 (15 G), 3mal in jeder X, y- oder z-Richtung)
|
|
Keine schmierigen Dämpfe, Schadgas, brennbares Gas, übermäßiger leitfähiger Staub und direktes Sonnenlicht (sowie an der Lagerung)
|
|
2000 m oder weniger
|
|
Innerhalb des Bedienfelds
|
|
II oder weniger
|
|
2 oder weniger
|
|
Selbstkühlend
|
|
Erdung mit einem Grundwiderstand von Ω 100 oder von kleiner durch die Anwendung eines Massekabels, das eine Querschnittsfläche von 0,14 bis 1,5 Millimeter2 (einzelner Draht), 0,14 bis 1,0 Millimeter2 (angeschwemmter Draht) oder 0,25 bis 0,5 Millimeter2 hat (Stangenanschluß mit einem Isolierungsärmel). Wenn unmöglich, schließen Sie das Massekabel an das Bedienfeld an.
|
|
Schließt die Temperatur innerhalb der Einschließung des Bedienfelds ein, zu dem GOT installiert ist.
|
|
Wenn eine Schutzhaube für das Öl an horizontal installiert ERHALTEN angebracht wird, muss die maximale funktionierende umgebende Temperatur 5°C sein, das als das niedriger ist, das oben beschrieben wird.
|
|
Wenn die umgebende Temperatur 40°C übersteigt, darf die absolute Feuchtigkeit 90% relative Feuchtigkeit nicht an 40°C. übersteigen.
|
|
Wenn die umgebende Temperatur 40°C übersteigt, darf die absolute Feuchtigkeit 90% relative Feuchtigkeit nicht an 40°C. übersteigen.
|
|
Verwenden Sie nicht oder speichern Sie ERHALTEN unter einem Druck, der an der Höhe 0 M. höher als der Atmosphärendruck ist.
So tun verursacht möglicherweise eine Funktionsstörung. Die Luft, die bereinigt, indem sie Druck am Bedienfeld anwendet, schafft möglicherweise Freigabe zwischen dem Lageplan und dem Fingerspitzentablett. Dieses veranlaßt möglicherweise das Fingerspitzentablett, zu sein nicht empfindlich genug oder das Blatt abzukommen. |
|
Dieses zeigt den Abschnitt der Stromversorgung an, an die die Ausrüstung angenommen wird, zwischen dem allgemeinen Vertriebsnetz der elektrischen Leistung und der Maschinerie innerhalb der Voraussetzungen angeschlossen zu werden.
Kategorie II trifft auf Ausrüstung zu, die mit Energie von örtlich festgelegten Anlagen geliefert wird. Der WiderstandsSpannungsstoß für die Ausrüstung mit der Nennspannung bis 300 V ist 2500 V. |
|
Dieses zeigt die Vorkommenrate des leitfähigen Materials in einer Umwelt an, in der ein Gerät benutzt wird.
Verschmutzungsgrad 2 zeigt eine Umwelt an, in der einzige nicht leitfähige Verschmutzung normalerweise auftritt und eine vorübergehende Leitfähigkeit, die durch Kondensation verursacht wird, abhängig von den Bedingungen erwartet wird. |
