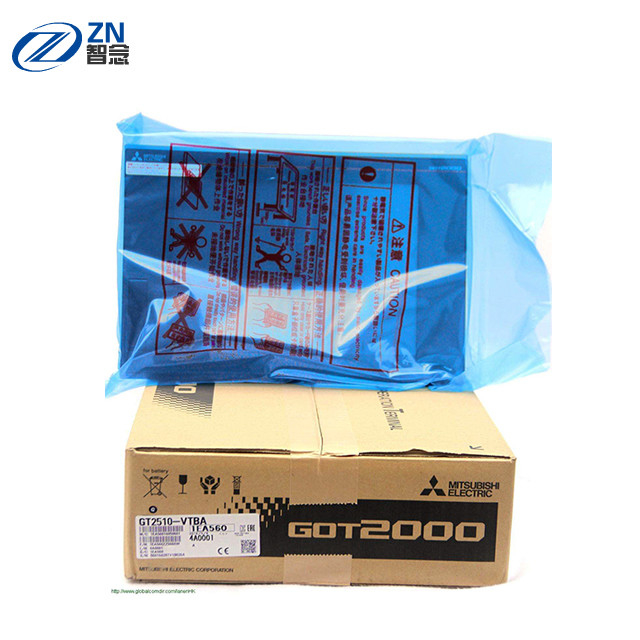

GT2510-VTBA
|
|
Modell GT25
|
|
GOT2000
|
|
GT25
|
|
TFT-Farbe LCD
|
| |
|
VGA: 640 x 480 Punkte
|
|
211,2 (W) x 158,4 (H) Millimeter
(8,31 (W) x 6,24 (H) Zoll)
|
|
Standardguß 16-dot: 40 Charaktere x 30 Linien (zwei-Bytecharaktere)
Standardguß mit 12 Punkten: 53 Charaktere x 40 Linien (zwei-Bytecharaktere)
|
|
65536 Farben
|
|
32 Niveaus
|
|
4096
|
|
LED (nicht austauschbar)
|
|
Ca. 60000 h (funktionierende umgebende Temperatur: 25°C, Anzeigenintensität: 50%)
|
|
Weiß
|
|
Analoger widerstrebender Film
|
|
Punkte *9 des Minimums 2 x 2 (pro Schlüssel)
|
|
Nicht verfügbares *5 (nur 1 Punkt kann berührt werden.)
|
|
1 Million Noten oder mehr (Bedienkraft: 0,98 N oder weniger)
|
|
Schwarz
|
|
-
|
|
-
|
|
Gedächtnis für Lagerung (ROM) *12: MB 32
Gedächtnis für Operation (RAM): MB 80
|
|
100000mal
|
|
±90 Sekunden/Monat (umgebende Temperatur: 25°C)
|
|
GT11-50BAT Lithium-Batterie
|
|
SRAM-Daten, Uhrdaten, Systemstatus-Journaldaten
|
|
Ca. 5 Jahre (umgebende Temperatur: 25°C)
|
|
1 Kanal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-Vorstift 9 (Mann)
|
|
1 Kanal
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-Vorstift 9 (weiblich)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
1 Kanal
|
|
100BASE-TX, 10BASET
|
|
RJ-45 (modulare Steckfassung)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
2 Kanäle (vorderes Gesicht, Hinterseite)
|
|
Hochgeschwindigkeits-480 Mbps
|
|
USB-A
|
|
1 Kanal (vorderes Gesicht)
|
|
Hochgeschwindigkeits-480 Mbps
|
|
USB mini--b
|
|
1 Kanal, SDHC konform (Maximum 32 GBs)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
Für die Installierung einer Kommunikationseinheit oder der Wahleinheit
|
|
Für die Installierung einer Kommunikationseinheit
|
|
-
|
|
Einzelner Ton (Ton und Tonlänge justierbar)
|
|
2 Farben (blau und orange)
|
|
Standard
|
|
Front: IP67F *7*10
Innerhalb des Bedienfelds: IP2X
|
|
303 (W) x 218 (H) x 52 (d) Millimeter
(11,93 (W) x 8,58 (H) x 2,05 (d) Zoll)
|
|
289 (W) x 200 (H) Millimeter
(11,38 (W) x 7,87 (H) Zoll)
|
|
2,1 Kilogramm
(4,6 lbs)
|
|
0°C zu 55°C
|
|
-20°C zu 60°C
|
|
10% relative Feuchtigkeit zu 90% relativer Feuchtigkeit, kondensationsfrei
|
|
10% relative Feuchtigkeit zu 90% relativer Feuchtigkeit, kondensationsfrei
|
|
Konform mit JIS B 3502 und Iec 61131-2
|
|
Halbwert: 3,5 Millimeter
Schleifenzählung: 10mal in jeder X, y- oder z-Richtung
Beschleunigung: 9,8 m/s2
Schleifenzählung: 10mal in jeder X, y- oder z-Richtung
|
|
Halbwert: 1,75 Millimeter
Beschleunigung: 4,9 m/s2
|
|
Konform mit JIS B 3502 und Iec 61131-2 (147 m/s2 (15 G), 3mal in jeder X, y- oder z-Richtung)
|
|
Keine schmierigen Dämpfe, Schadgas, brennbares Gas, übermäßiger leitfähiger Staub und direktes Sonnenlicht (sowie an der Lagerung)
|
|
2000 m oder weniger
|
|
Innerhalb des Bedienfelds
|
|
II oder weniger
|
|
2 oder weniger
|
|
Selbstkühlend
|
|
Erdung mit einem Grundwiderstand von Ω 100 oder von kleiner durch die Anwendung eines Massekabels, das eine Querschnittsfläche von 2 Millimeter2 oder mehr hat. Wenn unmöglich, schließen Sie das Massekabel an das Bedienfeld an.
|
|
Schließt die Temperatur innerhalb der Einschließung des Bedienfelds ein, zu dem GOT installiert ist.
|
|
Wenn irgendwelche der folgenden Einheiten oder der Wahl angebracht wird, muss die maximale funktionierende umgebende Temperatur 5°C sein, das als das niedriger ist, das in den allgemeinen Spezifikationen beschrieben wird: MELSECNET-/Hkommunikationseinheit (GT15-J71LP23-25, GT15-J71BR13), Cm-Verbindungskommunikationseinheit (GT15-J61BT13), Schutzhaube für Öl.
|
|
Wenn GT2505-VTBD vertikal installiert ist, muss die funktionierende umgebende Temperatur zwischen 0°C und 50°C. sein.
|
|
Wenn die umgebende Temperatur von GT2505-VTBD 40°C übersteigt, darf die absolute Feuchtigkeit 90% relative Feuchtigkeit nicht an 40°C. übersteigen.
|
|
Wenn die umgebende Temperatur von GT2505-VTBD 40°C übersteigt, darf die absolute Feuchtigkeit 90% relative Feuchtigkeit nicht an 40°C. übersteigen.
|
|
Einige Modelle haben Zustimmung ANSI/ISA 12.12.01 für Gebrauch in der Klasse I, gefährliche Standorte der Abteilung 2 (ANSI/ISA 12.12.01, C22.2 No.213-M1987).
Für anwendbare ERHALTENE Modelle beziehen Sie bitte sich die auf globale Website der Mitsubishi- ElectricProduktionsautomatisierung (www.MitsubishiElectric.com/fa/).
|
|
Verwenden Sie nicht oder speichern Sie ERHALTEN unter einem Druck, der an der Höhe 0 M. höher als der Atmosphärendruck ist.
So tun verursacht möglicherweise eine Funktionsstörung. Die Luft, die bereinigt, indem sie Druck am Bedienfeld anwendet, schafft möglicherweise Freigabe zwischen dem Lageplan und dem Fingerspitzentablett. Dieses veranlaßt möglicherweise das Fingerspitzentablett, zu sein nicht empfindlich genug oder das Blatt abzukommen.
|
|
Dieses zeigt den Abschnitt der Stromversorgung an, an die die Ausrüstung angenommen wird, zwischen dem allgemeinen Vertriebsnetz der elektrischen Leistung und der Maschinerie innerhalb der Voraussetzungen angeschlossen zu werden.
Kategorie II trifft auf Ausrüstung zu, die mit Energie von örtlich festgelegten Anlagen geliefert wird. Der WiderstandsSpannungsstoß für die Ausrüstung mit der Nennspannung bis 300 V ist 2500 V.
|
|
Dieses zeigt die Vorkommenrate des leitfähigen Materials in einer Umwelt an, in der ein Gerät benutzt wird.
Verschmutzungsgrad 2 zeigt eine Umwelt an, in der einzige nicht leitfähige Verschmutzung normalerweise auftritt und eine vorübergehende Leitfähigkeit, die durch Kondensation verursacht wird, abhängig von den Bedingungen erwartet wird.
|
|
100 V Wechselstrom zu 240 V Wechselstrom (+10%, -15%)
|
|
50 Hz/60 Hz (±5%)
|
|
80 VA
|
|
34 W oder weniger
|
|
12 W
|
|
7 W
|
|
60 A oder weniger
(2 Frau, umgebende Temperatur: 25°C, unter dem Höchstlast)
|
|
Frau 20 oder weniger (100 V Wechselstrom oder mehr)
|
|
Störspannung: 1500 Vp-p, Geräuschbreite: μs 1,
gemessen durch einen Geräuschsimulator mit der Störfrequenz, die von 25 Hz bis zu 60 Hz reicht
|
|
1500 V Wechselstrom für 1 Minute über Energieanschlüssen und -erde
|
|
500 V DC über Energieanschlüssen und -erde, 10 MΩ oder mehr durch eine Isolationswiderstandprüfvorrichtung
|
|
0,75 Millimeter2 bis 2 Millimeter2
|
|
Solderless-Anschluss für M3 Schraube RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
|
|
0,5 n-・ m zu 0,8 n-・ m
|
