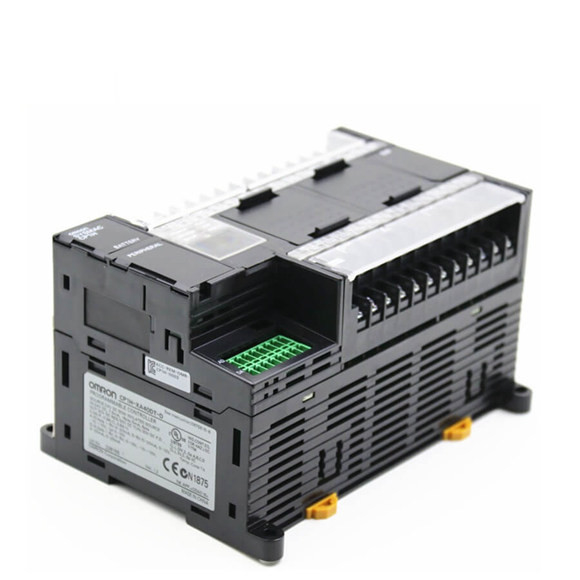

Omron PLC CP1H
>
|
|
| Herkunftsort | China/JAPAN |
| Markenname | OMRON |
| Modellnummer | CP1H-XA40DT-D-SC |
Reihen-programmierbares Logik-Prüfer CPU-Mikromodul Omron-Elektronik-CP1, eingebaute analoge Input-/Outputanschlüsse u. USB + 2 Wahlhäfen, 40 Punkte: 24 inputs/16-NPN (sinkender Transistor) Ertrag, 320 maximale Kapazität Inputs/Output, 24 VDC
Grasen Sie alle Omron-Produkte
| Modelle | CP1H-XA CPU-Einheiten | CP1H-X CPU-Einheiten | CP1H-Y CPU-Einheiten | |||
| CP1H-XA @@@-@ | CP1H-X @@@-@ | CP1H-Y @@@-@ | ||||
| Steuermethode | Speicherprogrammierte Methode | |||||
| I/O Steuerung Methode | Zyklischer Scan mit der unmittelbaren Auffrischung | |||||
| Programmsprache | Leiterdiagramm | |||||
| Funktionsblöcke | Höchstzahl von Funktionsblockdefinitionen: Höchstzahl 128 von Fällen: 256 Sprachen verwendbar in den Funktionsblockdefinitionen: Leiterdiagramme, strukturierter Text (St.) | |||||
| Befehlslänge | 1 bis 7 Schritte pro Anweisung | |||||
| Anweisungen | Ca. 500 (Funktionscodes: 3 Stellen) | |||||
| Befehlsausführungszeit | Grundlegende Anweisungen: 0,10 Spezialanweisungen Frau Min.: 0,15 Frau Min. | |||||
| Allgemeine Bearbeitungszeit | 0,7 Frau | |||||
| Programmkapazität | Schritte 20K | |||||
| Taskanzahl | 288 (32 zyklische Aufgaben und 256 Unterbrechungsaufgaben) | |||||
| Höchstsubroutinenzahl | 256 | |||||
| Höchstsprungszahl | 256 | |||||
| Arbeitsstückchen | 8.192 Bits (512 Wörter): W0.00 zu Bereich W511.15 (W0 zu W511) CIO: 37.504 Bits (2.344 Wörter): CIO 3800,00 bis CIO 6143,15 (CIO 3800 zu CIO 6143) | |||||
| Tr-Bereich | 16 Bits: TR0 zu TR15 | |||||
| Zwischenspeicherung | 8.192 Bits (512 Wörter): H0.00 zu H511.15 (H0 zu H511) | |||||
| AR-Bereich | Schreibgeschützt (Schreiben-verboten): 7168 Bits (448 Wörter): A0.00 (A0 zu A447) zum Lesen/Schreiben A447.15: 8192 Bits (512 Wörter): A448.00 zu A959.15 (A448 zu A959) | |||||
| Timer | 4.096 Bits: T0 zu T4095 | |||||
| Zähler | 4.096 Bits: C0 zu C4095 | |||||
| DM Bereich | 32 KWords: D0 zu D32767 | |||||
| Daten-Register-Bereich | 16 Register (16 Bits): DR0 zu DR15 | |||||
| Indexregister-Bereich | 16 Register (32 Bits): IR0 zu IR15 | |||||
| Aufgaben-Flaggen-Bereich | 32 Flaggen (32 Bits): TK0000 zu TK0031 | |||||
| Trace Memory | 4.000 Wörter (500 Proben für das Spurndatenmaximum von 31 Bits und von 6 Wörtern.) | |||||
| Gedächtnis-Kassette | Eine spezielle Gedächtnis-Kassette (CP1W-ME05M) kann angebracht werden. Anmerkung: Kann für Programmunterstützungen und -laden des Betriebssystems verwendet werden. | |||||
| Uhrfunktion | Gestützt. Genauigkeit (Monatsabweichung): Minute -4,5 zu Minute -0,5 (umgebende Temperatur: 55°C), - Minute 2,0 zu Minute +2,0 (umgebende Temperatur: 25°C), Minute -2,5 zu Minute +1,5 (umgebende Temperatur: 0°C) | |||||
| Gedächtnisunterstützung | Flash-Speicher: Anwenderprogramme, Parameter (wie die PLC-Einrichtung), Kommentardaten und der gesamte DM-Bereich können zum Flash-Speicher als Anfangswerte gespart werden. Notstromversorgung durch Batterien: Die Zwischenspeicherung, DM Bereich und Gegenwerte (Flaggen, PV) werden durch eine Batterie unterstützt. | |||||
| BatterieNutzungsdauer | 5 Jahre an 25°C. (benutzen Sie die Ersatzbatterie innerhalb zwei Jahre Fertigung.) | |||||
| Eingebaute Inputanschlüsse | 40 (24 Input, 16 Ertrag) | 20 (12 Input, 8 Ertrag) Leitungstreiberinput: Zwei Äxte für Phasen A, b- und z-Leitungstreiberertrag: Zwei Äxte für CW und CCW | ||||
| Zahl von anschließbaren Einheiten der Expansions-(Input/Output) | CP-Expansion Input-/Outputeinheiten: Maximum 7; CJ-Reihen spezielle Input-/Outputeinheiten oder CPU-Bus-Einheiten: Maximum 2. | |||||
| Max. Zahl von Input-/Outputpunkten | 320 (40 in + 40 pro Einheit der Expansions-(Input/Output) ‚7 Einheiten) errichtet | 300 (20 in + 40 pro Einheit der Expansions-(Input/Output) ‚7 Einheiten) errichtet | ||||
| Unterbrechungsinput | 8 Input (geteilt durch den Input der externen Unterbrechung (Gegenmodus) und den Schnellantwortinput.) | 6 Input (geteilt durch den Input der externen Unterbrechung (Gegenmodus) und den Schnellantwortinput.) | ||||
| Unterbrechungsinput-Gegenmodus | 8 Input (Wartefrequenz: 5 kHz-Maximum für allen Unterbrechungsinput), bitsUp 16 oder Rückwärtszähler | 6 Input (Wartefrequenz: 5 kHz-Maximum für allen Unterbrechungsinput), bitsUp 16 oder Rückwärtszähler | ||||
| Schnell-Antwortinput | 8 Punkte (Min.-Inputimpulsbreite: Maximum mit 50 Frauen) | 6 Punkte (Min.-Inputimpulsbreite: Maximum mit 50 Frauen) | ||||
| Zeitlich geplante Unterbrechungen | 1 | |||||
|
Hochgeschwindigkeitszähler |
4 Input: Differenziale Phasen (4x), 50 kHz oder Einphasig (Impuls plus Richtung, Auf-/Ab, Erhöhung), 100 kHz Wertstrecke: 32 Bits, lineare Modus oder Ringmodus Unterbrechungen: Zielwertvergleich oder Streckenvergleich |
2 Input: Differenziale Phasen (4x), 500 kHz oder einphasig, 1 Input MHZ and2: Differenziale Phasen (4x), 50 kHz oder einphasig (Impuls plus Richtung, Auf-/Ab, Erhöhung),
100 kHz Wertstrecke: 32 Bits, lineare Modus oder Ringmodus Unterbrechungen: Zielwertvergleich oder Streckenvergleich |
||||
| Eingebaute analoge Input-/Outputanschlüsse | 4 Analogeingaben und 2 Analogergebnise | Kein | ||||
| Analoge Steuerung | 1 (Einstellbereich: 0 bis 255) | |||||
| Externe Analogeingabe | 1 Input (Entschließung: 1/256, eingegebene Strecke: 0 bis 10 V), nicht lokalisiert | |||||
