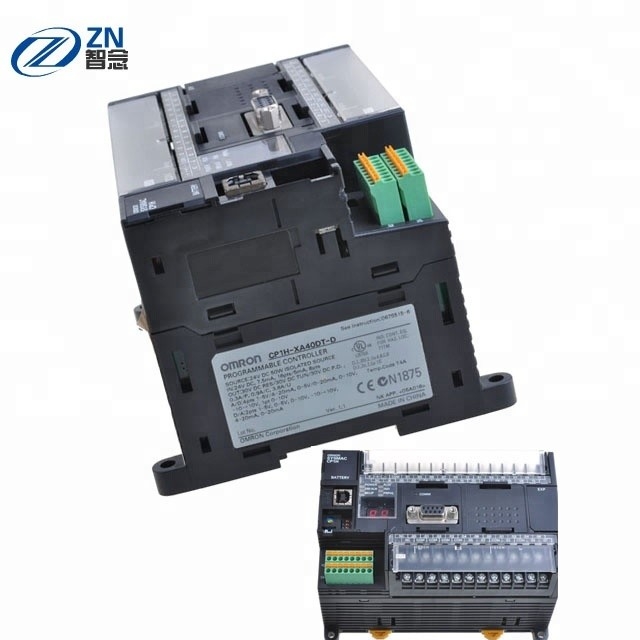

Omron PLC CP1H
>
|
| Herkunftsort | China/JAPAN |
| Markenname | OMRON |
| Modellnummer | CP1H-X40DR-A |
Entworfen für kompakte Maschinen, kombiniert es die Größe eines Mikro-PLC und die Energie eines modularen PLC. Vier eingebaute Hochgeschwindigkeitszähler und vier Impulsertrag sind für Multiachsenpositioniersteuerung ideal. Das CP1H-XA kommt mit 4 eingebauten Analogeingaben und 2 Analogergebnisen. Dieses macht es passend zur einfachen Schleifensteuerung, unter Verwendung der modernen PID-Kontrollfunktion des PLCS mit dem Selbst-Abstimmen. Das CP1H kann mit CP1W I/Os und Unterstützungen erweitert werden bis 2 spezielle Einheiten Input-/Outputcj1. Dies heißt, dass es zu den populären fieldbuses offen ist und stützt alle Kommunikationseinheiten der Reihe CJ1.
Bis 1 MHZ für Input/Ertrag
Kompatibler Befehlsatz und Arbeitsgeschwindigkeit CJ1M
4 Analogeingaben und 2 Analogergebnise für das XA-Modell
USB-Port für einfache Kommunikation, die Programmierung und Konfiguration
Unterstützungen PROFIBUS, DeviceNet, KÖNNEN und Ethernet
|
|
Wechselstrom-Stromversorgungsmodelle |
DC-Stromversorgungsmodelle |
|
Modell |
CP1H-@@@-A |
CP1H-@@@-D |
|
Stromversorgung |
100 bis 240 VAC 50/60 Hz |
24 VDC |
|
Funktionierender Spannungsbereich |
85 264 VAC |
20,4 bis 26,4 VDC
(mit 4 oder mehr Expansions-Einheiten und Expansion Input-/Outputeinheiten: 21,6 bis 26,4 VDC) |
|
Leistungsaufnahme |
100 VA Maximum (CP1H-@@@-A) (Seite 28) |
50 w-Maximum (CP1H-@@@-D) (Seite 28) |
|
Einschaltstrom (sehen Sie Anmerkung.) |
100 bis 120 VAC-Input:
20 ein Maximum (für Kaltstart bei Zimmertemperatur) Maximum mit 8 Frauen. 200 bis 240 VAC-Input: 40 ein Maximum (für Kaltstart bei Zimmertemperatur), Maximum mit 8 Frauen. |
30 ein Maximum (für Kaltstart bei Zimmertemperatur) Maximum mit 20 Frauen. |
|
Externe Stromversorgung |
300 MA bei 24 VDC |
Kein |
|
Isolationswiderstand |
20 MΩ Min. (bei 500 VDC) zwischen den externen Wechselstrom-Anschlüssen und GR-Anschlüssen |
Keine Isolierung zwischen Primär- und Sekundär für DC-Stromversorgung |
|
Durchschlagsfestigkeit |
2.300 VAC bei 50/60 Hz für 1 Minute zwischen den externen Wechselstrom- und GR-Anschlüssen, Durchsickern gegenwärtig: 5 MA Maximum. |
Keine Isolierung zwischen Primär- und Sekundär für DC-Stromversorgung |
|
Störsicherheit |
Passt sich an Iec 61000-4-4. 2 KV an (Stromversorgungsversorgungslinie) |
|
|
Erschütterungswiderstand |
Passt sich an JIS C60068-2-6 an. 10 bis 57 Hz, 0,075 Millimeter des Umfanges, 57 bis 150 Hz, Beschleunigung: 9,8 m/s2 in x-, y- und z-Richtungen für 80 Minuten jede. Schleifenzeit: 8 Minuten ‚10 Schleifen = Gesamtzeit von 80 Minuten) |
|
|
Schockwiderstand |
Passt sich an JIS C60068-2-27 an. 147 m/s2 dreimal, die in x-, y- und z-Richtungen jede sind |
|
|
Umgebendes funktionierendes Tempera ture |
0 zu 55°C |
|
|
Umgebende Feuchtigkeit |
10% bis 90% (ohne Kondensation) |
|
|
Das umgebende Funktionieren umgeben bedeutet |
Kein Schadgas |
|
|
Umgebende Lagertemperatur |
-20 zu 75°C (ausschließlich der Batterie.) |
|
|
MachtHaltezeit |
10 Frau Min. |
2 Frau Min. |
