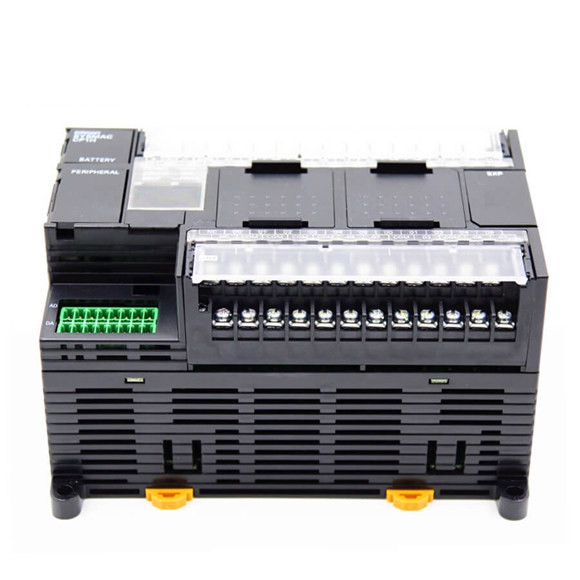

| Art |
CP1H-XA
CPU-Einheiten |
CP1H-X
CPU-Einheiten |
CP1H-Y CPU-Einheiten |
| Modelle |
CP1H-XA [] [] [] - [] |
CP1H-X [] [] [] - [] |
CP1H-Y [] [] [] - [] |
| Steuermethode |
Speicherprogrammierte Methode |
| I/O Steuerung Methode |
Zyklischer Scan mit der unmittelbaren Auffrischung |
| Programmsprache |
Leiterdiagramm |
| Funktionsblöcke |
Höchstzahl von Funktionsblockdefinitionen: Höchstzahl 128 von Fällen: 256
Sprachen verwendbar in den Funktionsblockdefinitionen: Leiterdiagramme, strukturierter Text (St.) |
| Befehlslänge |
1 bis 7 Schritte pro Anweisung |
| Anweisungen |
Ca. 500 (Funktionscodes: 3 Stellen) |
| Befehlsausführungszeit |
Grundlegende Anweisungen: 0,10 Spezialanweisungen μs Min.: 0,15 μs Min. |
| Allgemeine Bearbeitungszeit |
0,7 Frau |
| Programmkapazität |
Schritte 20K |
| Taskanzahl |
288 (32 zyklische Aufgaben und 256 Unterbrechungsaufgaben) |
| |
Festgelegt
unterbrechen Sie Aufgaben |
1 (Unterbrechungsaufgabe Nr. 2-, örtlich festgelegt) |
Eingabeunterbrechung
Aufgaben |
8 (Unterbrechungsaufgabe Nr. 140 bis 147, örtlich festgelegtes) |
6 (Unterbrechungsaufgabe Nr. 140 bis 145, örtlich festgelegtes) |
| (Unterbrechungsaufgaben können für Hochgeschwindigkeitsgegenunterbrechungen auch spezifiziert werden und durchgeführt werden.) |
Maximale Subroutine
Zahl |
256 |
| Höchstsprungszahl |
256 |
Ein-e/Ausgabebereich
* |
Eingegebene Stückchen |
272bits (17 Wörter): CIO 0,00 bis 16,15 |
| Ertragstückchen |
272bits (17 Wörter): CIO 100,00 bis 116,16 |
Eingebaute Entsprechung
Input |
CIO 200 bis CIO 203 |
--- |
Eingebaute Entsprechung
Ertrag |
CIO 210 bis CIO 211 |
--- |
Serien-PLC
Verbindungs-Bereich |
1.440 Bits (90 Wörter): CIO 3100,00 bis CIO 3189,15 (CIO 3100 bis CIO 3189) |
| Arbeitsstückchen |
8.192 Bits (512 Wörter): W0.00 zu W511.15 (W0 zu W511)
CIO-Bereich: 37.504 Bits (2.344 Wörter): CIO 3800,00 bis CIO 6143,15 (CIO 3800 zu CIO 6143) |
| Tr-Bereich |
16 Bits: TR0 zu TR15 |
| Zwischenspeicherung |
8.192 Bits (512 Wörter): H0.00 zu H511.15 (H0 zu H511) |
| AR-Bereich |
Schreibgeschützt (Schreiben-verboten): 7168 Bits (448 Wörter): A0.00 zu A447.15 (A0 zu A447)
Lesen/Schreiben: 8192 Bits (512 Wörter): A448.00 zu A959.15 (A448 zu A959) |
| Timer |
4.096 Bits: T0 zu T4095 |
| Zähler |
4.096 Bits: C0 zu C4095 |
| DM Bereich |
32 KWords: D0 zu D32767 |
| Daten-Register-Bereich |
16 Register (16 Bits): DR0 zu DR15 |
| Indexregister-Bereich |
16 Register (32 Bits): IR0 zu IR15 |
| Aufgaben-Flaggen-Bereich |
32 Flaggen (32 Bits): TK0000 zu TK0031 |
| Trace Memory |
4.000 Wörter (500 Proben für das Spurndatenmaximum von 31 Bits und von 6 Wörtern.) |
| Gedächtnis-Kassette |
Eine spezielle Gedächtnis-Kassette (CP1W-ME05M) kann angebracht werden.
Anmerkung: Kann für Programmunterstützungen und -laden des Betriebssystems verwendet werden. |
| Uhrfunktion |
Gestützt. Genauigkeit (Monatsabweichung):
Minute -4,5 zu Minute -0,5 (umgebende Temperatur: 55°C),
Minute -2,0 zu Minute +2,0 (umgebende Temperatur: 25°C),
Minute -2,5 zu Minute +1,5 (umgebende Temperatur: 0°C) |
| Kommunikationsfunktionen |
Ein eingebauter Zusatzhafen (USB 1,1): Für nur Verbindungsstütz-Software. |
| Ein Maximum von zwei Serienkommunikations-Wahl-Brettern kann angebracht werden. |
Ein Maximum von zwei Ethernet-Wahl-Brettern kann angebracht werden. Wann unter Verwendung CP1W-CIF41
Ver.1.0, ein Ethernet-Wahl-Brett kann angebracht werden. |
| Gedächtnisunterstützung |
Flash-Speicher: Anwenderprogramme, Parameter (wie die PLC-Einrichtung), Kommentardaten,
und der gesamte DM-Bereich kann zum Flash-Speicher als Anfangswerte gespart werden.
Notstromversorgung durch Batterien: Die Zwischenspeicherung, DM Bereich und Gegenwerte (Flaggen, PV) werden unterstützt
durch eine Batterie. |
| BatterieNutzungsdauer |
5 Jahre an 25°C. (benutzen Sie die Ersatzbatterie innerhalb zwei Jahre Fertigung.) |
| Eingebaute Inputanschlüsse |
40 (24 Input, 16 Ertrag) |
20 (12 Input, 8 Ertrag)
Leitungstreiberinput: Zwei Äxte für Phasen A,
B und Z
Leitungstreiberertrag: Zwei Äxte für CW und
CCW |
Zahl von anschließbarem
Einheiten der Expansions-(Input/Output) |
CP-Expansion Input-/Outputeinheiten: Maximum 7; CJ-Reihen spezielle Input-/Outputeinheiten oder CPU-Bus-Einheiten: Maximum 2. |
| Max. Zahl von Input-/Outputpunkten |
320 (40 errichtet in + 40 pro Expansion (Input/Output)
Einheit × 7 Einheiten) |
300 (20 errichtet in + 40 pro Expansion (Input/Output)
Einheit × 7 Einheiten) |
| Unterbrechungsinput |
8 Input (geteilt durch die externe Unterbrechung
Input (Gegenmodus) und das schnelle
Warteinput.) |
6 Input (geteilt durch die externe Unterbrechung
Input (Gegenmodus) und das schnelle
Warteinput.) |
Unterbrechungsinputzähler
Modus |
8 Input (Wartefrequenz: 5 kHz
Maximum für allen Unterbrechungsinput), 16 Bits
Auf oder ab Zähler |
6 Input (Wartefrequenz: 5 kHz-Maximum.
für allen Unterbrechungsinput), 16 Bits
Auf oder ab Zähler |
| Schnell-Antwortinput |
8 Punkte (Min.-Inputimpulsbreite: 50 μs Maximum) |
6 Punkte (Min.-Inputimpulsbreite: 50 μs Maximum) |
| Zeitlich geplante Unterbrechungen |
1 |
| Hochgeschwindigkeitszähler |
4 Input:
Differenziale Phasen (4x), 50 kHz oder
Einphasig (Impuls plus Richtung, oben
unten Erhöhung), 100 kHz
Wertstrecke: 32 Bits, linearer Modus oder Ring
Modus
Unterbrechungen: Zielwertvergleich oder
Streckenvergleich |
2 Input:
Differenziale Phasen (4x), 500 kHz oder einzel-
Phase, 1 MHZ und
2 Input:
Differenziale Phasen (4x), 50 kHz oder einzel-
Phase (Impuls plus die Richtung, Auf-/Ab,
Erhöhung), 100 kHz
Wertstrecke: 32 Bits, linearer Modus oder Ring
Modus
Unterbrechungen: Zielwertvergleich oder
Streckenvergleich |
Impuls
Ertrag
(Modelle
mit
Transistor
Ertrag
einzig) |
Impulsertrag |
Trapezoide oder Sen-Kurvebeschleunigung und
Verlangsamung (Aufgabenverhältnis: 50% örtlich festgelegt)
4 Ertrag, 1 Hz bis 100 kHz (CCW/CW oder
Impuls plus Richtung) |
Trapezoide oder Sen-Kurvebeschleunigung und
Verlangsamung (Aufgabenverhältnis: 50% örtlich festgelegt)
2 Ertrag, 1 Hz bis 1 MHZ (CCW/CW oder Impuls
Plusrichtung)
2 Ertrag, 1 Hz bis 100 kHz (CCW/CW oder
Impuls plus Richtung) |
| PWM-Ertrag |
Aufgabenverhältnis: 0,0% bis 100,0% (Einheit: 0,1%)
2 Ertrag, 0,1 bis 6553,5 Hz (Genauigkeit: ±5% bei 1 kHz) |
| Eingebaute analoge Input-/Outputanschlüsse |
4 Analogeingaben und
2 Analogergebnise |
Kein |
| Analoge Steuerung |
1 (Einstellbereich: 0 bis 255) |
| Externe Analogeingabe |
1 Input (Entschließung: 1/256, eingegebene Strecke: 0 bis 10 V), nicht lokalisiert |
