| Herkunftsort | China/JAPAN |
| Markenname | Proface |
| Modellnummer | PFXGP4301TAD |

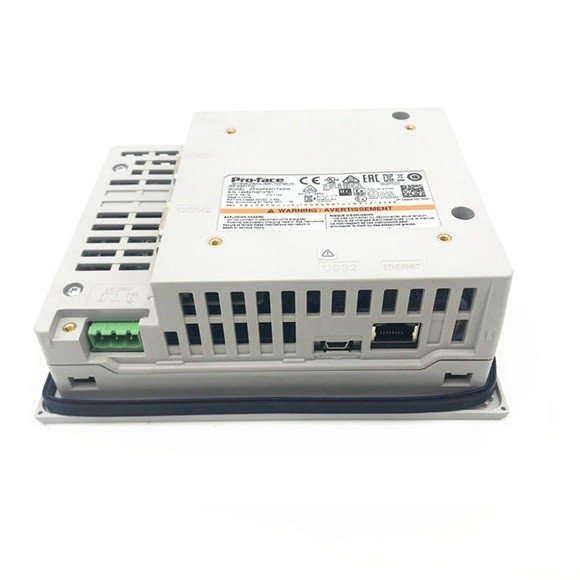

Mit Berührungseingabe Bildschirm 5,7" Proface GP-4301T Modell-PFXGP4301TAD HMI
Produkt-Details
Das mit Berührungseingabe Bildschirm HMI des Pro-Gesichtes GP4000 ist 5.7in 320 x 240 Pixel färben Anzeige. Diese Energiesparende LED-Anzeige hat kein analoges Fingerspitzentablett des Gitters für verbesserte Sicht und genaue Teilplatzierung. Sie stützt bis vier Protokollfahrer, gleichzeitig. Da es bis 10 herkömmliche Betreiberschnittstellen der Zeiten schneller als ist, ist es für Hochgeschwindigkeitsanwendungsübertragung tadellos passend. Es hat viele erweiterten Funktionen wie intelligente Warnungsanalyse, einfache Probenahme von Daten und automatischer Betriebsklotz, unter vielen anderen, die es einen idealen Mann Schnittstelle maschinell bearbeiten lassen.
• Farben 65k
• Korrosion und Erschütterung beständig
• Kundengerechter intelligenter Schirm
• Erhöhte Haltbarkeit
• Fingerabdruckauthentisierung
• Verbesserte Startgeschwindigkeit
• Widerstrebendes Fingerspitzentablett der Matrix
• Fernzugriff und Überwachung
• Die Note mit zwei Punkten stützte sich
• Breite Palette des Übertragungsprotokolls stützte sich
| Darstellungsart |
TFT-Farbe LCD
|
|---|---|
| Anzeigen-Größe |
5,7"
|
| Entschließung |
320 x 240 Pixel (QVGA)
|
| Effektiver Bildschirmbereich |
W115.2 x H86.4 Millimeter [W4.54 x H3.40 herein.]
|
| Anzeigen-Farben |
65.536 Farben (kein Blinzeln)/16.384 Farben (Blinzeln)
|
| Hintergrundbeleuchtung |
Weiße LED (nonreplaceable Teile des Benutzers. Wenn Ersatz angefordert wird, Kontakt Ihr lokaler Verteiler.)
|
| Helligkeitsregelung |
16 Niveaus (justiert mit dem Fingerspitzentablett oder der Software)
|
| Hintergrundbeleuchtungs-Nutzungsdauer |
50.000 Stunden. oder mehr (Dauerbetrieb an 25°C [°F 77] vor Hintergrundbeleuchtungshelligkeitsabnahmen bis 50%)
|
| Sprachgüsse |
Japanisch: 6.962 (JIS-Standards 1 u. 2) (einschließlich 607 Nichtkandschicharaktere) ANK: 158 (koreanische Güsse, vereinfachte chinesische und traditionelle chinesische Güsse sind. herunterladbar)
|
| Schriftgrößen |
Standardguß: 8 x 8, 8 x 16, 16 x 16 und 32 x 32 Pixelgüsse, Anschlagguß: 6 bis 127 Pixelgüsse, Bildguß: 8 bis 72 Pixelgüsse
|
| Guss-Größen |
Standardguß: Breite kann erweitert werden bis 8mal. Höhe kann erweitert werden bis 8mal.
|
| 8 x 16 Punkte |
Holzkohle 40. x 15 Reihen
|
| 16 x 16 Punkte |
Holzkohle 20. x 15 Reihen
|
| 32 x 32 Punkte |
Holzkohle 10. x 7 Reihen
|
| 8 x 8 Punkte |
Holzkohle 40. x 30 Reihen
|
| Programm-Bereich |
BLITZ EPROM 132 KB (Äquivalent zu 15.000 Schritten)
|
| Variabler Bereich |
SRAM 64 KBs (austauschbare Lithium-Batterie für Hintergrundspeicher)
|
| Anwendungs-Gedächtnis |
BLITZ EPROM 16 MB (einschließlich Logikprogrammbereich)
|
| Daten-Ersatz |
SRAM 320 KBs (austauschbare Lithium-Batterie für Hintergrundspeicher)
|
| Taktgenauigkeit |
sek ±65/Monat (Abweichung bei Zimmertemperatur und Energie ist AUS)
|
| Fingerspitzentablett-Art |
Widerstrebender Film (Entsprechung)
|
| Fingerspitzentablett-Entschließung |
1.024 x 1.024
|
| Fingerspitzentablett-Nutzungsdauer |
1.000.000mal oder mehr
|
| Serie (COM1) |
RS-232C asynchrone Übertragungsdaten-Länge: 7 oder 8 Bits, Parität: keine, sonderbar oder sogar, Stopbit: 1 oder 2 Bits, Daten-Übertragungsgeschwindigkeit: 2.400 bps bis 115,2 Kbps, Verbindungsstück: D-Sub9 (Stecker)
|
| Serie (COM2) |
Asynchrone Länge der Übertragungsdaten-RS-422/485: 7 oder 8 Bits, Parität: keine, sogar oder Odd Stopp Bit: 1 oder 2 Bits, Daten-Übertragungsgeschwindigkeit: 2.400 bps bis 115,2 Kbps, Verbindungsstück 187.5kbps (MPI): D-Sub9 (Stecker)
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, Verbindungsstück 10BASE-T/100BASE-TX: Modulare Steckfassung (RJ-45) x 1
|
| USB (TYPE-A) |
Passt sich an USB2.0 (TYPE-A) x 1, Stromversorgungs-Spannung an: ± 5% DCs 5 V, Ausgangsstrom: 500 MA oder kleiner, Kommunikations-Abstand: 5 m [16.4ft.] oder weniger
|
| USB (mini--b) |
Passt sich an USB2.0 (mini--b) x 1, Kommunikations-Abstand an: 5 m [16.4ft.] oder weniger
|
| Sd-Karte |
Sd-Einbauschlitz x 1
|
1 oben zu 60.000 Schritten kann in der Software umgewandelt werden. Jedoch verringert dieses AnwendungsSpeicherkapazität (für Schirmdaten) 1 MB.
2 in Abhängigkeit von die Betriebstemperatur und das Alter der Einheit, kann die Uhr von -380 bis +90 sek/Monat abweichen. Für Systeme, in denen dieses Niveau der Abweichung ein Problem ist, sollte der Benutzer Anpassungen falls erforderlich überwachen und vornehmen.
| Nenneingangsspannung |
DC 24V
|
|---|---|
| Eingangsspannungs-Grenzen |
DC 19,2 zu 28.8V
|
| Zulässiger Spannungsabfall |
Frau 5 oder weniger
|
| Leistungsaufnahme |
W 10,5 oder weniger
|
| Zustrom gegenwärtig |
30 A oder weniger
|
| Spannungs-Ausdauer |
Wechselstrom 1.000 V, 20 MA für 1 Minute (zwischen der Aufladung und FG-Anschlüssen)
|
| Isolationswiderstand |
DC 500 V, 10 MΩ oder mehr (zwischen der Aufladung und FG-Anschlüssen)
|
| Umgebungsluft-Lufttemperatur |
0 bis °C 55 (32 bis °F 131)
|
| Lagertemperatur |
°C -20 bis 60 (- °F 4 bis 140)
|
| Umgebende Feuchtigkeit |
10 bis 90% relative Feuchtigkeit (Feuchttemperatur: °C 39 [°F 102,2] oder weniger - keine Kondensation.)
|
| Speicherfeuchtigkeit |
10 bis 90% relative Feuchtigkeit (Feuchttemperatur: °C 39 [°F 102,2] oder weniger - keine Kondensation.)
|
| Staub |
0,1 mg-/m³ (10-7 oz-/ft³) oder weniger (nicht leitfähige Niveaus)
|
| Verschmutzungs-Grad |
Für Gebrauch in der Umwelt des Verschmutzungs-Grads 2
|
| Atmosphäre |
Geben Sie von den Schadgasen frei
|
| Luftdruck (Höhenstrecke) |
800 bis hPa 1.114 (2.000 m [6,561ft.] über Meeresspiegel oder weniger)
|
| Erschütterungs-Widerstand |
Konformes IEC/EN61131-2, 5 bis 9 Hz einzelner Umfang 3,5 Millimeter [0,14 Zoll.], 9 bis 150 Hz regelte Beschleunigung: 9,8 m-/s², X, Y, z-Richtungen für 10 Zyklen (Minute ca. 100)
|
| Erschütterungs-Widerstand |
IEC/EN61131-2 konformes 147 m/s ², X, Y, z-Richtungen für 3mal
|
| Störsicherheit |
Störspannung: 1.000 Vp-p, Impuls-Dauer: 1 µs, Anstiegszeit: 1 ns (über Geräuschsimulator)
|
| Elektrostatische Entladungs-Immunität |
Kontakt-Entladungs-Methode: 6 KV (IEC/EN61000-4-2 Niveau 3)
|
| Erdung |
Funktionserdung: Erdung des Widerstands von 100Ω, von 2mm ² (AWG-Lehre 14) oder von stärkerem Draht oder von anwendbarem Standard Ihres Landes. (Selben für FG- und SG-Anschlüsse)
|
| Struktur |
ART 4X/13 IP65f NEMA #250 (auf dem Vorderteil, wenn sie richtig in eine Einschließung installiert werden)
|
| Kühlverfahren |
Natürliche Luftumwälzung
|
| Gewicht ca. |
0,8 Kilogramm [1,8 lbs] oder weniger (die einzige Display-Unit)
|
| Außenmaße |
W169.5 x H137 x D59.5 Millimeter [W6.67 x H5.39 x D2.34 herein.]
|
| Platte schnitt Maße |
W156 x H123.5 Millimeter [W6.14 x H4.86 herein.], Plattenstärkebereich: 1,6 bis 5 Millimeter [0,06 bis 0,2 Zoll.]
|
