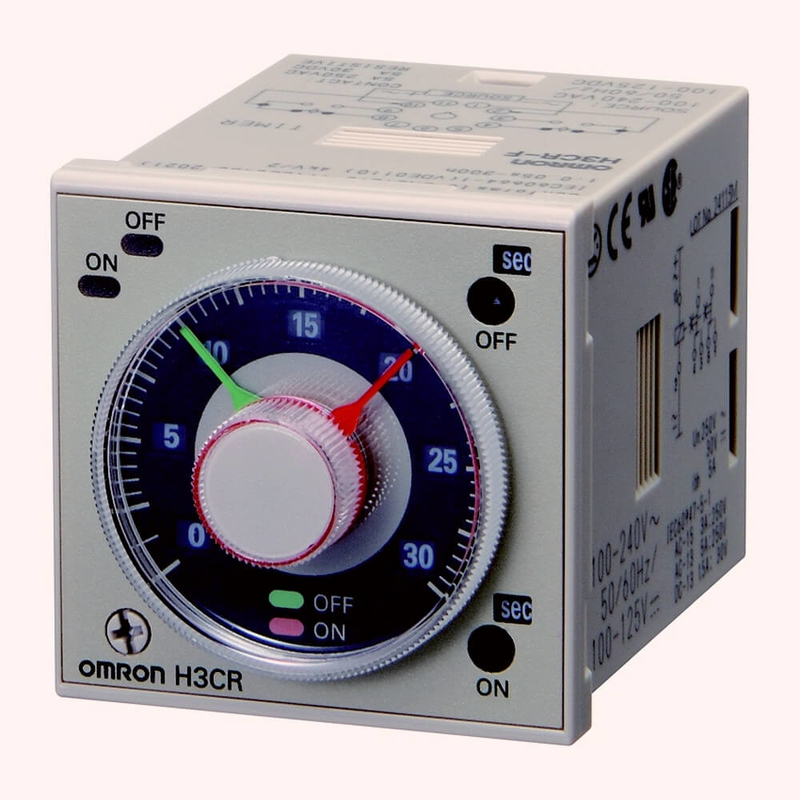

• Breite Stromversorgungsstrecken Hochspannungs100 bis 240 VAC/100 bis 125 VDC und Niederspannung 24 bis 48 VAC/12 bis 48 VDC.
• AUF- und Aus-Zeiten kann unabhängig eingestellt werden und also sind Kombinationen von langen AUF- oder Aus-malen und kurzen AUS- oder ONtime-Einstellungen möglich.
• Twenty-four Zeitenfolgen von 0,05 s bis 300 h abhängig von dem verwendet zu werden Modell.
• Modelle mit einem Aufflackern AUF Anfang oder Aufflackern WEG vom Anfang sind verfügbar.
• Einfache Folgeprüfungen durch blitzschnelle Ertrag für einen nullsollwert erstrecken jederzeit sich.
• Länge, wann Platte-angebracht mit einem Sockel, von 80 Millimeter oder weniger.
• 11 Stift- und 8 Stiftmodelle sind- verfügbar.
Nennleistungsspg.versorgungsteilspannung | 100 bis 240 VAC 50/60 Hz 100 bis 125 Maximum VDC-Kräuselung 20% (wenn Stromversorgung einen einphasigen Zweiweggleichrichter enthält) |
---|---|
Variable Strecke der zulässigen Spannung | 85 bis 110% der Stromversorgungsspannung |
Leistungsaufnahme | Ca. 10 VA (bei 240 VAC) Ca. 2,1 W (bei 240 VAC) |
Zurückgestellte Spannung | 10% Maximum der bewerteten Versorgungsspannung |
Zahl von Zeitenfolgen | 18 |
Betriebsart | Aufflackern WEG vom Anfang |
Steuerertrag (Art) | Frist: DPDT |
Steuerertrag (Kontaktertrag) | Widerstrebende Last: 250 VAC 5 A (cosφ=1)/5 A bei 30 VDC Minimale anwendbare Last: 10 MA bei 5 VDC (Ausfallniveau: P-Bezugswert) |
Funktionierendes Zurückstellen | Fristoperation/Fristzurückstellen oder -zurückstellen |
Umgebende Temperaturspanne | Funktionieren: ℃ -10 bis 55 (ohne Zuckerglasur) Lagerung: ℃ -25 bis 65 (ohne Zuckerglasur) |
Umgebender Feuchtebereich | Funktionieren: 35 bis 85% |
Genauigkeit der Betriebszeit | ±0.2% Rumpfstations-Maximum. ±0.2% Frau ±10 in einer Strecke 1,2 s und 3 s |
Einstellung des Fehlers | Fraumaximum ±5% Rumpfstation ±50. |
Zurückgestellte Zeit | 0,1 s-Maximum. |
Einfluss der Spannung | ±0.2% Rumpfstations-Maximum. ±0.2% Frau ±10 in einer Strecke 1,2 s und 3 s |
Einfluss der Temperatur | ±1% Rumpfstations-Maximum (±1% Frau ±10 in einer Strecke 1,2 s und 3 s) |
Isolationswiderstand | 100 MΩ Min. (bei 500 VDC) |
Durchschlagsfestigkeit | Zwischen gegenwärtigen tragenden Metallteilen und nicht aktuellen tragenden Metallteilen: 2.000 VAC 50/60 Hz 1 Minute Zwischen Steuerausgangsanschlüssen und funktionierendem Stromkreis: 2.000 VAC 50/60 Hz 1 Minute Zwischen Kontakten der unterschiedlichen Polarität: 2.000 VAC 50/60 Hz 1 Minute Zwischen unzusammenhängenden Kontakten: 1.000 VAC 50/60 Hz 1 Minute |
Antriebwiderstandsspannung | Zwischen Energieanschlüssen: 5 KV Zwischen gegenwärtigen tragenden Anschlüssen und herausgestellten nicht aktuellen tragenden Metallteilen: 5 KV |
Störsicherheit | ±1.5 KV (zwischen Energieanschlüssen), Rechteckwellegeräusche durch Geräuschsimulator (Impulsbreite: 100 µs ns/1, 1 ns-Aufstieg) |
Statische Immunität | Mulfunction: 8 KV, Zerstörung: 15 KV |
Erschütterungswiderstand | Zerstörung: 10 bis 55 Hz, 0,75 Millimeter des einzelnen Umfanges jeder in 3 Richtungen für 2 h Funktionsstörung: 10 bis 55 Hz, 0,5 Millimeter des einzelnen Umfanges jeder in 3 Richtungen für Minute 10 |
Schockwiderstand | Zerstörung: 980 m/s2, 3mal jedes in 6 Richtungen Funktionsstörung: 98 m/s2, 3mal jedes in 6 Richtungen |
Lebenserwartung (Relaisausgabe) | Elektrisch: 100.000 Operationen Min. (5 A bei 250 VAC, widerstrebende Last bei 1800 operations/h) Mechanisch: 20 Million Operationen Min. (unter keiner Last bei 1.800 operations/h) |
Grad Schutz | IP40 (Plattenoberfläche) |
Verbindungsmethode | Sockel der Runde 8-pin |
Gewicht | Ca. 100 g |
