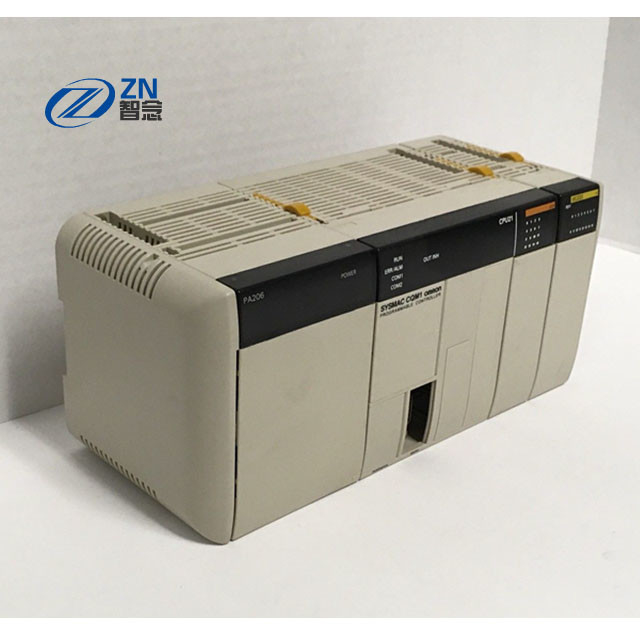

Industrielle Omron Sysmac PLC-Modul-Versammlung CQM1-CPU21 PA206 OC222

Sysmac CQM1-CPU21, PA206, OC222 Modul-Versammlung PLC Omron

Das CQM1 ist ein kompakter, Hochgeschwindigkeits-PC, der von einer CPU-Einheit, von der Stromversorgungs-Einheit und VON Input-/Outputeinheiten, die gebildet wird zusammen, oben zur Verfügung stellen

zu 256 Gesamt-Input-/Outputpunkten. Diese Komponenten schließen zusammen an den Seiten zu und erlauben einfache Änderungen in der Größe und in der Kapazität von

PC. Es gibt sechs Arten CPU-Einheit, gezeigt in der Tabelle unten. Alle CPU-Einheiten außer dem CQM1-CPU11-E haben

eingebaute RS-232C Schnittstelle.

Das CQM1 liefert viele erweiterten Funktionen, einschließlich das folgende:
· Die CPU-Einheit liefert 16 eingebaute Inputanschlüsse.
· Input-/Outputeinheiten können addiert werden, um Input-/Outputkapazität zu erhöhen.
· Das CQM1 ist viel schneller: ungefähr 20 Zeiten schneller als P-artige PC.
· Hochgeschwindigkeitstimer und Zähler werden eingebaut.
· Ertrag werden verarbeitet, wenn Anweisungen durchgeführt werden (Direktausgaben).
Das CQM1 stützt drei Arten Unterbrechungen:
· Eingabeunterbrechungen
Eingabeunterbrechungen werden verwendet, um Eingangssignale von einem externen Gerät, die kürzer, als sind die Programmlaufzeit zu verarbeiten. Input

Signale mit einer Impulsbreite so kurz wie 0,1 Frau können benutzt werden.
· Zeitlich geplante Unterbrechungen
Zeitlich geplante Unterbrechungen können unter Verwendung eines Hochgeschwindigkeitsintervallzeitgebers durchgeführt werden.
· Hochgeschwindigkeitsgegenunterbrechungen
· Einphasige Impulse bis 5 kHz und Zweiphasenimpulse bis 2,5 kHz können Input sein. Hochgeschwindigkeitsgegenunterbrechungen können kombiniert werden

mit Impulsertrag für Anwendungen wie Motorsteuerung. Das CQM1-CPU43-EV1 und das CQM1-CPU44-EV1 können einphasiges annehmen

Impulse bis 50 kHz und Zweiphasenimpulse bis 25 kHz. Der Hochgeschwindigkeitszähler (absoluter Kodiererinput für das CPU44-EV1) hat zwei

Punkte fügten hinzu. Impuls-Ausgabefunktion pulsiert bis 1 kHz kann Ertrag von den Ausgabeeinheitskontakten sein. Das CQM1-CPU43-EV1 hat zwei

engagierte Häfen für das Ausgeben von 50 kHz-Impulsen.
