Omron PLC NX
>
|
| Herkunftsort | CHINA/JAPAN |
| Markenname | Omron |

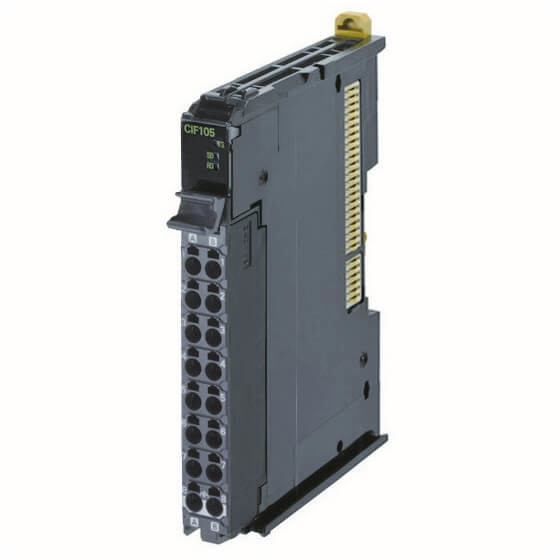

| Modellnummer | NX-CIF105 |
• Nur 12 mm breit, spart Platz in Ihrem Schrank.
• Drei Modelle sind mit einer Auswahl von einem RS-422A/485-, einem RS-232C- oder zwei RS-232C-Anschlüssen erhältlich.
• Schraubenloser Push-in-Klemmenblock (1-Port-Modell) und D-Sub-Steckverbinder (2-Port-Modell) reduzieren den Verdrahtungsaufwand erheblich.
• Als Kommunikationsprotokoll wird die protokollfreie Kommunikation unterstützt.
• Die maximale Baudrate beträgt 230,4 kbps.Die Baudrate kann passend zu den angeschlossenen seriellen Geräten gewählt werden.
• Die Einstellungen werden gesichert und in der EtherCAT Coupler Unit gespeichert.Dies erleichtert die Inbetriebnahme und Wartung.
• Mit dem Serial Line Monitor können Sie den Kommunikationsstatus mit seriellen Geräten in Sysmac Studio überprüfen, um die Geräte einfach und zuverlässig zu starten.
| Artikel | Spezifikation | |
|---|---|---|
| Anzahl der Ports | 1 | |
| Kommunikationsports | RS-422A/485 | |
| Kommunikationsprotokoll | Kein Protokoll | |
| Kommunikation Spezifikationen |
Kommunikationsmethode | Halbduplex für Zweidrahtverbindung, Vollduplex für vieradrige Verbindung |
| Signalleitungen *1 | Zwei Zeilen oder vier Zeilen | |
| Baudrate [bps] *1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 oder 230.400 |
|
| Datenlänge [Bits] *1 | 7 oder 8 | |
| Parität *1 | Gerade, ungerade oder keine | |
| Startbits [Bits] | Immer 1. | |
| Stoppbits [Bits] *1 | 1 oder 2 | |
| Flusskontrolle *1 | Keine oder Xon/Xoff-Steuerung | |
| Flusssteuerungsziel *1 | Senden/Empfangen, nur senden oder nur empfangen | |
| Anfangswert des RS-Signals *1 *2 | An oder aus | |
| Anzahl der Zeichen bis Ende bestimmen *1 *3 |
0 bis 10.000 (in Schritten von 0,1 Zeichen)) 0: Das Ende wird nicht erkannt. |
|
| Maximale Kommunikation Abstand [m] |
1.200 *4 | |
| Verbindungskonfiguration | 1:N Der maximale Wert von N ist 32. Sie können zwischen Zweidraht und Vierdraht wechseln Verbindungen. |
|
| E/A-Aktualisierungsmethode | Nur Free-Run-Aktualisierung | |
| PDO-Datengröße [Byte] *1 | Ein- oder Ausgänge: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 oder 80 |
|
| Aktivierungs-/Deaktivierungseinstellung für Übertragungspufferung *1 | Aktiviert oder deaktiviert | |
| Funktionen zum Sichern von Daten | Bereitgestellt.*5 | |
| Abschlusswiderstandseinstellung | Möglich | |
| Isolationsmethode | Stromversorgung: Transformator und Optokoppler Signale: Digitale Isolatoren |
|
| Energieverbrauch | • Verbunden mit einer CPU-Einheit 1,65 Watt max. • Verbunden mit einer Kommunikationskopplereinheit 1,45 Watt max. |
|
| Gewicht | 69 g max. | |
| Installationsausrichtung und Einschränkungen | Einbaulage: • Verbunden mit einer CPU-Einheit: Möglich bei aufrechtem Einbau. • Verbunden mit einem Kommunikationskoppler: In 6 Ausrichtungen möglich. Einschränkungen: Es gibt keine Einschränkungen. |
|
