| Herkunftsort | CHINA/JAPAN |
| Markenname | OMRON |

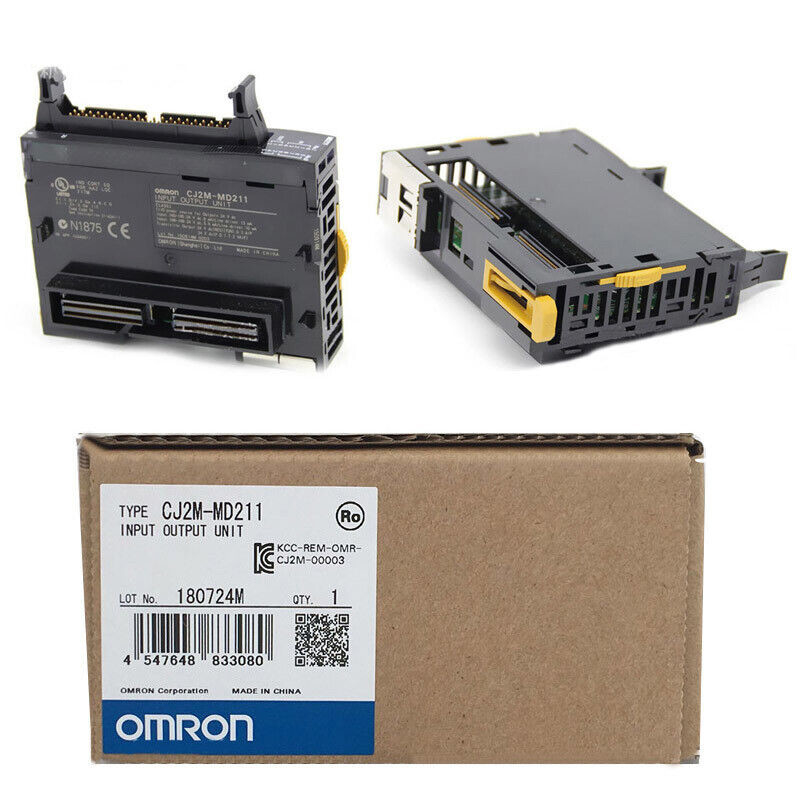

| Modellnummer | CJ2M-MD211 |
Typ |
Impulseingangs-/-ausgangsmodul (E/A). |
Befestigungsart |
Wird links von der CJ2M-CPU montiert |
Abhängigkeiten |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU35 |
Zubehör |
Schließen Sie die Impulsausgabeeinheit CJ2M-MD211/212 an einen SmartStep2-Servoantrieb mit dem Servorelaiskabel XW2Z-100J-A33, der zweiachsigen Servorelaiseinheit XW2B-40J6-9A und dem SmartStep2-Verbindungskabel XW2Z-100J-B34 an.}XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-B32, XW2Z-100K, XW2Z-150K, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Verbinden Sie die CJ2M-MD211/212 Impulsausgabeeinheit mit einem G5-Servoantrieb mit XW2Z-100J-A33 Servorelaiskabel, 40J6-9A zweiachsige Servorelaiseinheit und XW2Z-100J-B31 Verbindungskabel der G5-Serie. |
Spezialfunktion |
Zwei Encodereingänge und zwei Impulsausgänge Negativ-Positiv-Negativ (NPN) |
Handbuch |
W486 |
Steckertyp |
1 x MIO |
Encoder-Eingangstyp |
Leitungstreiber |
DC-Encoder-Eingangsspannung |
24 V |
Digitale Eingänge |
10 |
Digitaleingangstyp |
Negativ-Positiv-Negativ (NPN) |
Digitale Ausgänge |
6 |
Digitaler Ausgangstyp |
Negativ-Positiv-Negativ (NPN) |
Anzahl der Achsen |
2 |
Position [max.] |
±2.147.483.647 |
Hochgeschwindigkeitszähler |
Ja |
Anleitung zur Konfiguration |
Schließen Sie die Impulsausgabeeinheit CJ2M-MD211/212 an einen G5-Servoantrieb mit dem Servorelaiskabel XW2Z-100J-A33, der zweiachsigen Servorelaiseinheit XW2B-40J6-9A und dem Verbindungskabel der G5-Serie XW2Z-100J-B31 an.Verbinden Sie CJ2M-MD21x mit einem Servorelaiskabel XW2Z-100J-A33, einer zweiachsigen Servorelaiseinheit XW2B-40J6-9A und einem SmartStep2-Verbindungskabel XW2Z-100J-B32 mit einem SmartStep2-Servoantrieb.Verbinden Sie CJ2M-MD21x mit zwei älteren Servoantrieben der SmartStep A-Serie mit dem Servorelaiskabel XW2Z-100J-A26, der zweiachsigen Servorelaiseinheit XW2B-40J6-9A und dem Verbindungskabel XW2Z-100J-B5 der SmartStep A-Serie. |
Encoder-Eingänge |
10 |
DC-Eingangsspannung |
5 bis 24 V |
Eingangsfrequenz [max.] |
100 kB/s |
Ausgangsfrequenz [max.] |
100 kB/s |
Stromverbrauch bei 5 VDC |
0,08 A |
DC-Ausgangsspannung |
5 bis 24 V |
Modulbreite |
31mm |
