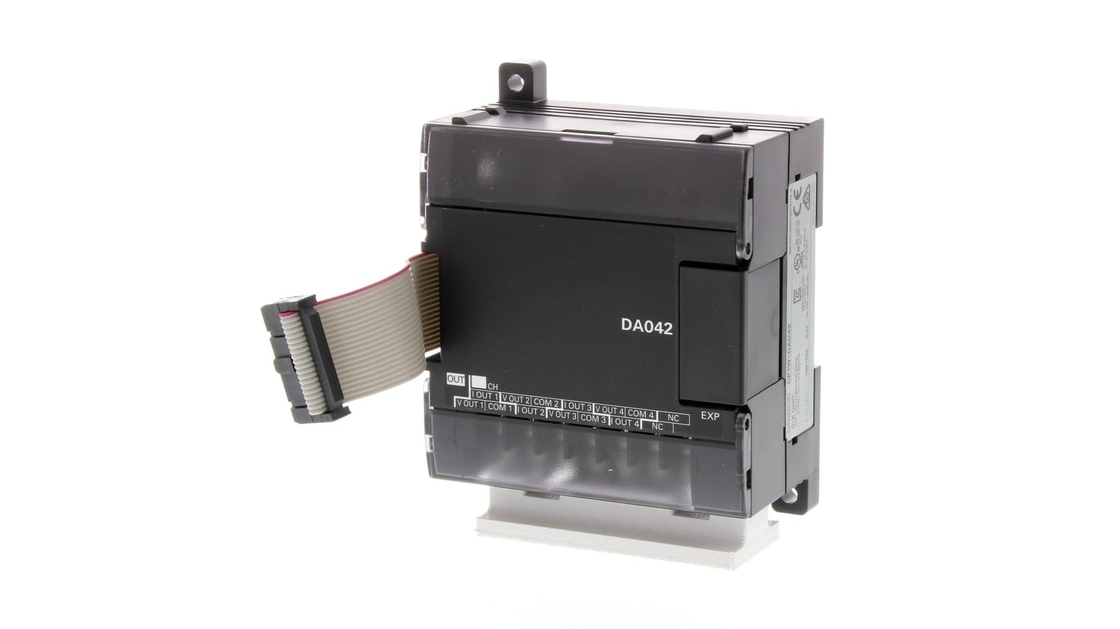

Omron CP1W
>
|
| Herkunftsort | China/JAPAN |
| Markenname | Omron |
| Modellnummer | CP1W-DA042 |
Omrons CP1W-Reihe bietet die Kompaktheit eines mikro-PLC mit der Fähigkeit eines modularen PLC an. Die Strecke ist nicht nur kompakt, ist sie auch ersteigbar und hat eine schnellere Verarbeitungsgeschwindigkeit als andere Prüfer.
Produkt-Details
Das Omron PLC-Erweiterungsmodul kann an die CPU-Einheit angeschlossen werden, um die erforderliche Anzahl von Input-/Outputpunkten zu konfigurieren. Es hat 16 Transistorertrag. Diese Expansionseinheit kann für CPM1A-, CPM2A-, CP1E-, CP1L- und CP1H-Reihe benutzt werden programmierbare Logikprüfer.
24 digitaler Input und Digitalergebnis 16
LÄRM Schienen
Schraubenartige Beendigung
Industrielle Automatisierung
Robotik
Automobilindustrie
IP20 veranschlagte
CER
Lloyd bestätigte
NK bestätigte
| Modell | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Einzelteil | Spannung Input/Output | Gegenwärtiges Input/Output | Spannung Input/Output | Gegenwärtiges Input/Output |
| Analogeingabe Abschnitt | 4 Input (4 Wörter zugeteilt) | 2 Input (2 Wörter zugeteilt) | ||
|
Eingangssignalstrecke |
0 bis 5 VDC, 1 bis 5
VDC, 0 bis 10 VDC oder – 10 bis 10 VDC |
0 bis 20 MA- oder 4 bis 20ma |
0 bis 5 VDC, 1 bis 5 VDC,
0 bis 10 VDC oder -10 zu 10 VDC |
0 bis 20 MA- oder 4 bis 20ma |
| Max. Nennaufnahme | ±15 V | ±30 MA | ±15 V | ±30 MA |
| Externe Eingangsimpedanz | 1 MΩ Min. | Ca. 250 Ω | 1 MΩ Min. | Ca. 250 Ω |
| Entschließung | 1/12000 (komplett) | 1/6000 (komplett) | ||
| °C 25
°C 0 bis 55 |
0,2% komplett | 0,3% komplett | 0,3% komplett | 0,4% komplett |
| 0,5% komplett | 0,7% komplett | 0,6% komplett | 0,8% komplett | |
|
A-/dumwandlungsdaten |
16-Bit-binäres (4-stellige hexadezimale Zahle)
Komplett für – 10 bis 10 V: E890 zur Hexe 1770 komplett für andere Strecken: 0000 zur Hexe 2EE0 |
16-Bit-binäres (4-stellige hexadezimale Zahle)
Komplett für -10 bis 10 V: F448 zur Hexe 0BB8 komplett für andere Strecken: Hexe 0000 bis 1770 |
||
| Mittelwertbildung von Funktion | Gestützt | Gestützt (Settable für einzelnen Input über Dip-Schalter) | ||
| Offen-StromkreisUntersuchungsfunktion | Gestützt | |||
| Zahl von Ertrag | CP1W-MAD42: 2 Ertrag (2 Wörter zugeteilt)
CP1W-MAD44: 4 Ertrag (4 Wörter zugeteilt) |
1 Ertrag (1 Wort teilte) zu | ||
|
Ausgangssignalstrecke |
1 bis 5 VDC, 0 bis 10 VDC oder
-10 bis 10 VDC |
0 bis 20 MA- oder 4 bis 20ma | 1 bis 5 VDC, 0 bis 10 VDC oder
-10 bis 10 VDC |
0 bis 20 MA- oder 4 bis 20ma |
| Zulässiger externer Ertraglastswiderstand | 2 kΩ Min. | 350 Ω-Maximum. | 1 kΩ Min. | 600 Ω-Maximum. |
| Externe Ausgangsimpedanz | 0,5 Ω-Maximum. | — | 0,5 Ω-Maximum. | — |
| Entschließung | 1/12000 (komplett) | 1/6000 (komplett) | ||
| °C 25
°C 0 bis 55 |
0,3% komplett | 0,4% komplett | ||
| 0,7% komplett | 0,8% komplett | |||
|
Gesetzte Daten (D-/Aumwandlung) |
16-Bit-binäres (4-stellige hexadezimale Zahle)
Komplett für -10 bis 10 V: E890 zur Hexe 1770 komplett für andere Strecken: 0000 zur Hexe 2EE0 |
16-Bit-binäres (4-stellige hexadezimale Zahle)
Komplett für -10 bis 10 V: F448 zur Hexe 0BB8 komplett für andere Strecken: Hexe 0000 bis 1770 |
||
| Umwandlungszeit | CP1W-MAD42: 1 ms/point (6 ms-/allpunkte)
CP1W-MAD44: 1 ms/point (8 ms-/allpunkte) |
2 ms/point (6 ms-/allpunkte) | ||
| Isolierungsmethode | Fotokupplungsisolierung zwischen analogen Input-/Outputanschlüssen und internen Stromkreisen. Keine Isolierung zwischen analogen Input-/Outputsignalen. | |||
|
Stromaufnahme |
CP1W-MAD42: 5 VDC: 120 MA Maximum, 24
VDC: 120 MA Maximum. CP1W-MAD44: 5 VDC: 120 MA Maximum, 24 VDC: 170 MA Maximum. |
5 VDC: 83 MA-Maximum, 24 VDC: 110 MA Maximum. |
||
