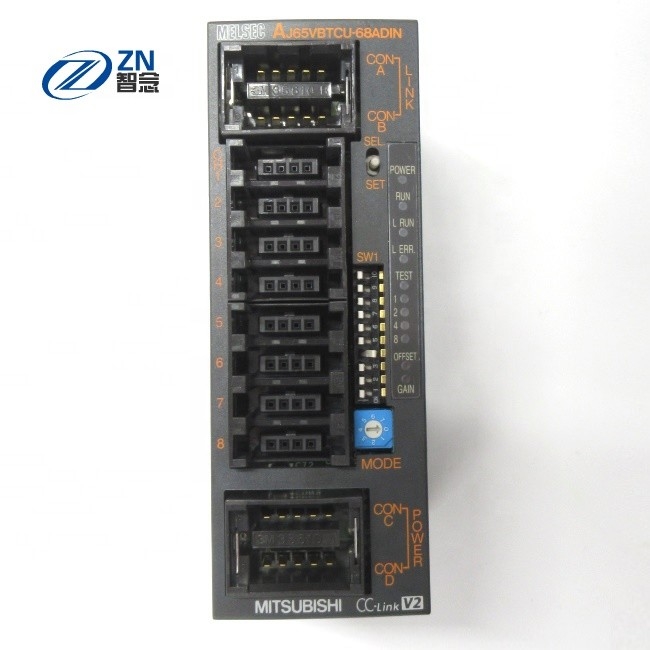

Umwandlungs-Einheit AJ65VBTCU-68ADIN des Mitsubishi-Cm-Verbindungs-Modul-Analog-Digital-V2 A/D PLC
Produktbeschreibung der Konverter-Einheit AJ65VBTCU-68ADIN Mitsubishis A/D
| Stationsart | Ferngerätstation |
| Zahl von den Stationen besetzt | Ver. 1 Modus, 3 Stationen Ver. 2 Modus, 1 Station |
| Cm-Verbindungsversion | Ver.1, Ver.2 |
| Außenmaße | 115 (H)×41 (W)×67 (D) [Millimeter] |
| Masse | 0.17kg |
Eigenschaften der Konverter-Einheit AJ65VBTCU-68ADIN Mitsubishis A/D
* kompatibel mit Ver. 2
Auf dem herkömmlichen Modell besetzten drei Stationen acht Kanäle, während eine einzelne Station acht Kanäle auf diesem Modul besetzt.
Es kann als herkömmliches Ver auch verwendet werden. 1 abhängig von der Einstellung des Drehschalters.
* in hohem Grade genau
Diese Eingabeeinheit führt A-/Dumwandlung mit einer Genauigkeit von ±0.3% zum maximalen Digitalergebniswert, wenn die arbeitende umgebende Temperatur zwischen 0℃ und 55℃ ist, oder mit einer Genauigkeit von ±0.2% zum maximalen Digitalergebniswert durch, wenn die arbeitende umgebende Temperatur 25±5℃ ist.
* die Analogeingabestrecke kann für jeden Kanal geschaltet werden, und Input/Output Umwandlungseigenschaften können geändert werden.
* eine hohe Auflösung von 1/±4000 wird verwirklicht.
Indem man die Inputstrecke schaltet, kann die Entschließung von digitalen Werten auf jedes 1/4000 oder 1/±4000 (AJ65VBTCU-68ADVN einzig) eingestellt werden und hochauflösende digitale Werte bereitstellen.
* das Probieren oder die Mittelwertbildung können gekennzeichnet werden.
Das Probieren oder die Mittelwertbildung können für jeden Kanal als die Umwandlungsmethode gekennzeichnet werden.
| Zahl von Analogeingabepunkten | 4 Punkte (4 Kanäle) | ||
|---|---|---|---|
| Analogeingabe | Spannung | DC-10 zu + 10V (Eingangswiderstandwert: 1MΩ) | |
| Gegenwärtig | DC-20 zu + 20mA (Eingangswiderstandwert: 250Ω) | ||
| Digitalergebnis | 0-4000, -2000 - + 2000 | ||
| Input/Output Eigenschaften und Entschließung | Eingegebene Strecke | Digitalergebniswert (maximale Entschließung) | |
| Spannungsinput | -10 zu 10V | 0-4000 oder -2000-2000 (5mV) | |
| 0-10V | 0-4000 oder -2000-2000 (2.5mV) | ||
| 0-5V | 0-4000 oder -2000-2000 (1.25mV) | ||
| 1-5V | 0-4000 oder -2000-2000 (1,0 Millivolt) | ||
| Gegenwärtiger Input | -20 zu 20mA | 0-4000 oder -2000-2000 (μA 20) | |
| 0-20mA | 0-4000 oder -2000-2000 (10μA/5μA) | ||
| 4-20mA | 0-4000 oder -2000-2000 (μA 4) | ||
| Genauigkeit (Genauigkeit in Bezug auf den Grenzwert des Digitalergebniswertes) | Umgebende Temperatur: 0-55 ° C | ± 1% | |
| A / D-Umwandlungsgeschwindigkeit | 1ms/Kanal | ||
| Absoluter maximaler Input | Spannung | ± 15V | |
| Gegenwärtig | ± 30mA | ||
| Isolierungsmethode | Stromversorgung/Kommunikationssystem und Analogeingabe: Fotokupplung lokalisiert Kanal: Nicht-isoliert |
||
| Durchschlagsfestigkeit | Zwischen Stromversorgung/Kommunikationssystemreihe und Analogeingabereihe: AC500V 1 Minute | ||
| Isolationswiderstand | Zwischen Stromversorgung/Kommunikationssystemreihe und Analogeingabereihe: DC500V-Isolationswiderstandprüfvorrichtung 10MΩ oder mehr | ||
| Stationsart | Ferngerätstation (Station des Ferngerätes Ver.1) | ||
| Zahl von besetzten Stationen | 2 Stationen | ||
| Einheitsstromversorgung | Spannung | DC24V (DC18-30V) | |
| Gegenwärtig | 0.12A (an DC 24V) | ||
| Externe verdrahtende Verbindungsmethode | Kommunikationseinheit, Einheitsstromversorgungseinheit: 2-teiliger Verteiler von 7 Punkt (Schraube M3.5) Input-Output-Einheit: 2-teiliger Verteiler von 27 Punkt (Schraube M3.5) |
||
| Außenmaße | Höhe (H) | 65mm | |
| Breite (W) | 151.9mm | ||
| Tiefe (d) | 63mm | ||
| Massen | 0.35kg | ||
| Zahl von Analogeingabepunkten | 4 Punkte (4 Kanäle) | ||
|---|---|---|---|
| Analogeingabe | Spannung | DC-10 zu + 10V (Eingangswiderstandwert: 1MΩ) | |
| Gegenwärtig | DC0 zu 20mA (Eingangswiderstandwert: 250Ω) | ||
| Digitalergebnis | -4096 bis +4095 | ||
| Input/Output Eigenschaften und Entschließung | Eingegebene Strecke | Digitalergebniswert (maximale Entschließung) | |
| Spannungsinput | -10 zu 10V | -4000-4000 (2.5mV) | |
| Benutzerstreckeneinstellung 1 (- 10 zu 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 Millivolt) | ||
| Benutzerstreckeneinstellung 2 (0 zu 5V) |
0-4000 (1,0 Millivolt) | ||
| Gegenwärtiger Input | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Benutzerstreckeneinstellung (0 zu 20mA) |
0-4000 (4μA) | ||
| Genauigkeit (Genauigkeit in Bezug auf den Grenzwert des Digitalergebniswertes) | Umgebende Temperatur: 25 ± 5 ° C | ± 0,2% | |
| Umgebende Temperatur: 0-55 ° C | ± 0,4% | ||
| A / D-Umwandlungsgeschwindigkeit | 1ms/Kanal | ||
| Absoluter maximaler Input | Spannung | ± 15V | |
| Gegenwärtig | ± 30mA | ||
| Isolierungsmethode | Reihe des Kommunikationssystems und der Analogeingabe: Fotokupplung lokalisiert Reihe des Stromnetzes und der Analogeingabe: Fotokupplung lokalisiert Kanal: Nicht-isoliert |
||
| Durchschlagsfestigkeit | Zwischen Stromversorgung/Kommunikationssystemreihe und Analogeingabereihe: AC500V 1 Minute | ||
| Stationsart | Ferngerätstation (Station des Ferngerätes Ver.1) | ||
| Zahl von besetzten Stationen | 1 Station | ||
| Einheitsstromversorgung | Spannung | DC24V (DC20.4-26.4V) | |
| Gegenwärtig | 0.090A (an DC 24V) | ||
| Einschaltstrom | 8.5A, 2.3ms oder weniger | ||
| Externe verdrahtende Verbindungsmethode | Kommunikationseinheit, Einheitsstromversorgungseinheit: 2-teiliger Verteiler von 7 Punkt (Schraube M3) Input-Output-Einheit: direkter Befestigungsverteiler von 18 Punkt (Schraube M3) |
||
| Außenmaße | Höhe (H) | 50mm | |
| Breite (W) | 118mm | ||
| Tiefe (d) | 40mm | ||
| Massen | 0.20kg | ||
| Zahl von Analogeingabepunkten | 8 Punkte (8 Kanäle) | ||
|---|---|---|---|
| Analogeingabe | Spannung | DC0 zu 20mA (Eingangswiderstandwert: 250Ω) | |
| Digitalergebnis | -96 | + 4095 | ||
| Input/Output Eigenschaften und Entschließung | Eingegebene Strecke | Digitalergebniswert (maximale Entschließung) | |
| Gegenwärtiger Input | 0-20mA | 0-4000 (μA 5) | |
| 4-20mA | 0-4000 (4μA) | ||
| Benutzerstreckeneinstellung (0 zu 20mA) |
0-4000 (4μA) | ||
| Genauigkeit (Genauigkeit in Bezug auf den Grenzwert des Digitalergebniswertes) | Umgebende Temperatur: 25 ± 5 ° C | ± 0,3% | |
| Umgebende Temperatur: 0-55 ° C | ± 0,2% | ||
| A / D-Umwandlungsgeschwindigkeit | 1ms/Kanal | ||
| Absoluter maximaler Input | Gegenwärtig | ± 30mA | |
| Isolierungsmethode | Reihe des Kommunikationssystems und der Analogeingabe: Fotokupplung lokalisiert Reihe des Stromnetzes und der Analogeingabe: Transformator lokalisiert Kanal: Nicht-isoliert |
||
| Durchschlagsfestigkeit | Zwischen Stromversorgung/Kommunikationssystemreihe und Analogeingabereihe: AC500V 1 Minute | ||
| Schutzgrad | IP1XB | ||
| Stationsart | Ferngerätstation (Station des Ferngerätes Ver.1 oder Station des Ferngerätes Ver.2) | ||
| Zahl von besetzten Stationen | Station des Ferngerätes Ver.1: 3 Stationen Station des Ferngerätes Ver.2: 1 Station (ausgedehnte zyklische Einstellung: 4mal) |
||
| Übertragungskabel | Engagiertes Kabel der kompatiblen Cm-Verbindung Ver.1.10: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Einheitsstromversorgung | Spannung | DC24V (DC20.4-26.4V, Kräuselungsrate innerhalb 5%) | |
| Gegenwärtig | 0.10A (an DC 24V) | ||
| Einschaltstrom | 4.2A, 1.2ms oder weniger | ||
| Externe verdrahtende Verbindungsmethode | Kommunikationseinheit: Ein-Notenverbindungsstück für die Kommunikation (separat verkauft) Einheitsstromversorgungseinheit: Ein-Notenverbindungsstück für Stromversorgung/FG (verkaufte separat) Input-Output-Einheit: Ein-Notenverbindungsstück für Input/Output (separat verkauft) |
||
| Außenmaße | Höhe (H) | 115mm | |
| Breite (W) | 41mm | ||
| Tiefe (d) | 67mm | ||
| Massen | 0.17kg | ||
| Zahl von Analogeingabepunkten | 8 Punkte (8 Kanäle) | ||
|---|---|---|---|
| Analogeingabe | Spannung | DC-10 zu + 10V (Eingangswiderstandwert: 1MΩ) | |
| Digitalergebnis | -4096 bis +4095 | ||
| Input/Output Eigenschaften und Entschließung | Eingegebene Strecke | Digitalergebniswert (maximale Entschließung) | |
| Spannungsinput | -10 zu 10V | -4000-4000 (2.5mV) | |
| Benutzerstreckeneinstellung 1 (- 10 zu 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 Millivolt) | ||
| Benutzerstreckeneinstellung 2 (0 zu 5V) |
0-4000 (1,0 Millivolt) | ||
| Genauigkeit (Genauigkeit in Bezug auf den Grenzwert des Digitalergebniswertes) | Umgebende Temperatur: 25 ± 5 ° C | ± 0,3% | |
| Umgebende Temperatur: 0-55 ° C | ± 0,2% | ||
| A / D-Umwandlungsgeschwindigkeit | 1ms/Kanal | ||
| Absoluter maximaler Input | Spannung | ± 15V | |
| Isolierungsmethode | Reihe des Kommunikationssystems und der Analogeingabe: Fotokupplung lokalisiert Reihe des Stromnetzes und der Analogeingabe: Transformator lokalisiert Kanal: Nicht-isoliert |
||
| Durchschlagsfestigkeit | Zwischen Stromversorgung/Kommunikationssystemreihe und Analogeingabereihe: AC500V 1 Minute | ||
| Schutzgrad | IP1XB | ||
| Stationsart | Ferngerätstation (Station des Ferngerätes Ver.1 oder Station des Ferngerätes Ver.2) | ||
| Zahl von besetzten Stationen | Station des Ferngerätes Ver.1: 3 Stationen Station des Ferngerätes Ver.2: 1 Station (ausgedehnte zyklische Einstellung: 4mal) |
||
| Übertragungskabel | Engagiertes Kabel der kompatiblen Cm-Verbindung Ver.1.10: FANC-110SBH, FA-CBL200PSBH, CS-110 | ||
| Einheitsstromversorgung | Spannung | DC24V (DC20.4-26.4V, Kräuselungsrate innerhalb 5%) | |
| Gegenwärtig | 0.10A (an DC 24V) | ||
| Einschaltstrom | 4.2A, 1.2ms oder weniger | ||
| Externe verdrahtende Verbindungsmethode | Kommunikationseinheit: Ein-Notenverbindungsstück für die Kommunikation (separat verkauft) Einheitsstromversorgungseinheit: Ein-Notenverbindungsstück für Stromversorgung/FG (verkaufte separat) Input-Output-Einheit: Ein-Notenverbindungsstück für Input/Output (separat verkauft) |
||
| Außenmaße | Höhe (H) | 115mm | |
| Breite (W) | 41mm | ||
| Tiefe (d) | 67mm | ||
| Massen | 0.17kg | ||
