| Herkunftsort | China/JAPAN |
| Markenname | Mitsubishi |

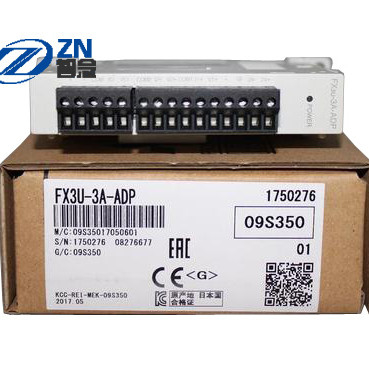

| Modellnummer | FX3U-3A-ADP |
Ein analoger Adapter Input/Output der Hochpräzision mit einer Entschließung der 12 gebissenen Zweiheit.
[Eigenschaften]
- Zweikanalinput (Spannung: DC0 zu 10V oder gegenwärtiges: DC4 zu 20mA) und zum Einkanalertrag (Spannung: DC0 zu 10V oder gegenwärtiges: DC4 zu 20mA) sind möglich.
- Input ist für jeden Kanal. Spannung oder gegenwärtiger Input können spezifiziert werden.
- Daten können ohne ein Programm geübertragen werden (ohne eine engagierte Anweisung).
[Anwendung]
- Bequem für die Umwandlung von Analogeingabesignalen in digitale Werte und digitale Werte zu den Analogergebnissignalen.
| Übereinstimmungsstandard | UL/cUL kc |
|---|
| Analogeingabe | Analogeingabestrecke | Spannungsinput | DC0-10V (Eingangswiderstand 198.7kΩ) |
|---|---|---|---|
| Gegenwärtiger Input | DC4-20mA (Eingangswiderstand 250Ω) | ||
| Zahl von Inputkanälen | 2 Kanäle | ||
| Absoluter maximaler Input | Spannungsinput | -0.5V, + 15V | |
| Gegenwärtiger Input | -2mA, + 30mA | ||
| Eingegebene Eigenschaften | Der Eingabemodus (Spannung/gegenwärtiger Input) kann für jeden Kanal eingestellt werden. | ||
| Digitalergebnis | Zweiheit 12bit | ||
| Entschließung | Spannungsinput | 2.5mV (10V x 1/4000) | |
| Gegenwärtiger Input | 5μA (16mA x 1/3200) | ||
| Umfassende Genauigkeit | Spannungsinput | Umgebende Temperatur 25 ° C ± 5 ° C: ± 0,5% (± 50mV) für komplettes 10V Umgebende Temperatur 0 ° C bis 55 ° C: ± 1,0% (± 100mV) für komplettes 10V |
|
| Gegenwärtiger Input | Umgebende Temperatur 25 ° C ± 5 ° C: ± 0,5% (± 80μA) für komplettes ° 0 ° C bis 55 C umgebende Temperatur 16mA: ± 1,0% (± 160μA) für komplettes 16mA |
||
| A / D-Umwandlungszeit | Wenn Verbindungsfx3u-/FX3UC-Sequenzer | 80 μs x Zahl von Inputkanälen verwendete + 40 μs x Zahl von den Ausgabekanälen benutzt (Daten werden jeder Berechnungszyklus aktualisiert) | |
| Wenn Verbindungsfx3s-/FX3G-/FX3GC-Sequenzer | 90 μs x Zahl von Inputkanälen verwendete + 50 μs x Zahl von den Ausgabekanälen benutzt (Daten werden jeder Berechnungszyklus aktualisiert) | ||
| Isolierungsmethode | ・ Isolierung zwischen analogem Kapitel "Ein-Ausgabe" und Sequenzer durch Fotokupplung ・ Isolierung zwischen Getriebespg.versorgungsteil und analogem Kapitel "Ein-Ausgabe" durch DC-/DC-Konverter ・ Nicht-Isolierung zwischen jedem Kanal |
||
| Analogergebnis | Analogergebnisstrecke | Spannungsertrag | DC0-10V (externer Lastswiderstand 5k-1MΩ) |
| Stromabgabe | DC4 zu 20mA (externer Lastswiderstand 500Ω oder weniger) | ||
| Zahl von Ausgabekanälen | 1 Kanal | ||
| Ausgangskennlinien | Der Ausgabemodus (Spannung/Stromabgabe) kann eingestellt werden. | ||
| Digital-Input | Zweiheit 12bit | ||
| Entschließung | Spannungsertrag | 2.5mV (10V x 1/4000) | |
| Stromabgabe | 4μA (16mA x 1/4000) | ||
| Umfassende Genauigkeit | Spannungsertrag | Umgebende Temperatur 25 ° C ± 5 ° C: ± 0,5% (± 50mV) für komplettes 10V Umgebende Temperatur 0 ° C bis 55 ° C: ± 1,0% (± 100mV) für komplettes 10V Externer Lastswiderstand (Rs) ist weniger als 5kΩ in diesem Fall, die folgende Berechnung wird erhöht. (Zunahmen um 100 Millivolt pro 1%.) 47 × 100/(Rs + 47) -0,9 (%) |
|
| Stromabgabe | Umgebende Temperatur 25 ° C ± 5 ° C: ± 0,5% (± 80μA) für komplettes ° 0 ° C bis 55 C umgebende Temperatur 16mA: ± 1,0% (± 160μA) für komplettes 16mA |
||
| D / Eine Umwandlungszeit | Wenn Verbindungsfx3u-/FX3UC-Sequenzer | 80 μs x Zahl von Inputkanälen verwendete + 40 μs x Zahl von den Ausgabekanälen benutzt (Daten werden jeder Berechnungszyklus aktualisiert) | |
| Wenn Verbindungsfx3s-/FX3G-/FX3GC-Sequenzer | 90 μs x Zahl von Inputkanälen verwendete + 50 μs x Zahl von den Ausgabekanälen benutzt (Daten werden jeder Berechnungszyklus aktualisiert) | ||
| Isolierungsmethode | ・ Isolierung zwischen analogem Kapitel "Ein-Ausgabe" und Sequenzer durch Fotokupplung ・ Isolierung zwischen Getriebespg.versorgungsteil und analogem Kapitel "Ein-Ausgabe" durch DC-/DC-Konverter ・ Nicht-Isolierung zwischen jedem Kanal |
||
| Zahl von Input/Output besetzte Punkte | 0 Punkte (bezogen nicht auf der Höchstzahl von Input-/Outputpunkten im Sequenzer) | ||
| Anwendbarer Sequenzer | FX3S, FX3G (Ver.1.20 oder später), FX3U (Ver.2.61 oder später), FX3GC, FX3UC (Ver.2.61 oder später) FX3S-CNV-ADP wird angefordert, um an FX3S anzuschließen. FX3G-CNV-ADP wird angefordert, um an FX3G anzuschließen. Eine Erweiterungsplatine wird angefordert, an FX3U und FX3UC-32MT-LT anzuschließen (- 2). |
||
| Massen | Über 0.1kg | ||
| Stromversorgung | Umwandlungsstromkreis-Getriebespg.versorgungsteil | DC24V + 20% -15% Schließen Sie eine DC24V-Stromversorgung an den Verteiler 90mA an und liefern Sie sie. |
|---|---|---|
| Schnittstellengetriebespg.versorgungsteil | DC5V 20mA Interne Energie wird von der DC5V-Stromversorgung der grundlegenden Einheit geliefert. |
| Umgebende Temperatur | 0-55 ℃ ・ ・ ・ ・ ・ während Operation -25 | 75 ℃ ・ ・ ・ ・ ・ während der Lagerung | ||
|---|---|---|---|
| Relative Luftfeuchtigkeit | 5 bis 95% ・ ・ ・ ・ ・ ・ relativer Feuchtigkeit (keine Kondensation) während der Operation | ||
| Erschütterung beständig | Wenn die Hutschiene angebracht wird | Frequenz: 10-57Hz | Einseitiger Umfang: 0.035mm X, Y, Z 10mal in jeder Richtung (80 Minuten insgesamt) |
| Frequenz: 57-150Hz | Beschleunigung: 4.9m/s 2 X, Y, Z 10mal in jeder Richtung (80 Minuten insgesamt) | ||
| Zu der Zeit der direkten Montage | Frequenz: 10-57Hz | Einseitiger Umfang: 0.075mm X, Y, Z 10mal in jeder Richtung (80 Minuten insgesamt) | |
| Frequenz: 57-150Hz | Beschleunigung: 9.8m/s 2 X, Y, Z 10mal in jeder Richtung (80 Minuten insgesamt) | ||
| Schlagzähigkeit | 147m / Halbwellenimpuls s 2, der Aktionszeit 11ms, des Sinus und des Kosinus 3mal in jeder Richtung von X, Y, Z | ||
| Rauschwiderstand | Basiert auf einem Geräuschsimulator mit einer Störspannung von 1.000 Vp-p, eine Geräuschbreite von μs 1, ein Aufstieg von 1 ns und ein Zeitraum von 30 bis 100 Hz. | ||
| Widerstandsspannung | Zwischen allen Anschlüssen und Masseklemme: AC500V 1 Minute | ||
| Isolationswiderstand | Zwischen allen Anschlüssen und Masseklemme: 5MΩ oder mehr mit DC500V-Isolationswiderstandprüfvorrichtung | ||
| Boden | Erdung der Klasse D (Widerstand erdend: 100Ω oder weniger) Die Erdung sollte eingeweihte Erdung oder geteilte Erdung sein. |
||
| Atmosphäre des Gebrauches | Kein ätzendes oder brennbares Gas, nicht schrecklicher leitfähiger Staub | ||
| Höhe verwendet | Es kann nicht in einer Umwelt verwendet werden, in der der Druck 2000 m ist, oder weniger und der Atmosphärendruck höher als der Atmosphärendruck ist. Es gliedert möglicherweise auf. |
||
