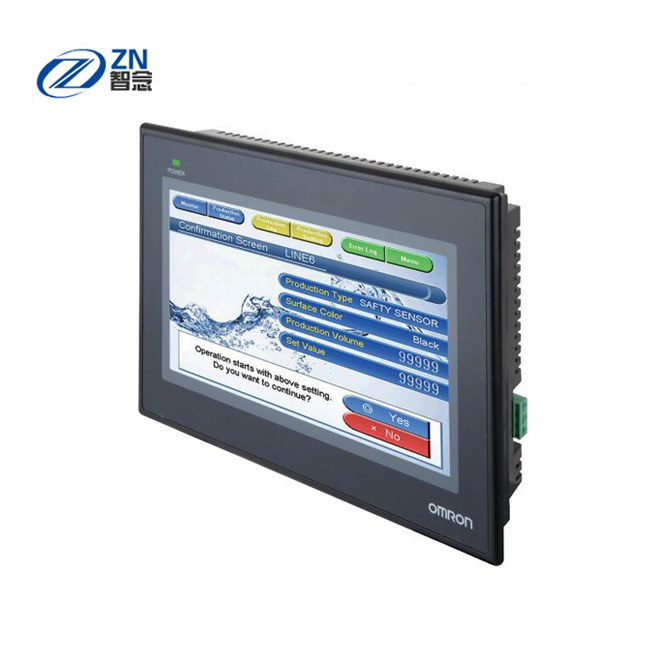

Touch Screen Omron HMI
>
|
| Herkunftsort | China/JAPAN |
| Markenname | Omron |
| Modellnummer | NS8-TV 00 B.V. 2 |
Ein-Notenmaschinenmanagement
Die NS-Reihe ist unsere moderne HMI-Reihe, die eine große Strecke von 5,7" einfarbiges STN bis 15" TFT umfasst. Programmierte sie leicht anbietet erweiterte Funktionen wie, mehrfache Kommunikationsmöglichkeiten, gute Synergie mit unseren PLC und anderen Geräten mit Leitermonitor, intelligente aktive Teile und nachgewiesene Zuverlässigkeit.
Ein großer Vorteil mit dem NS ist, dass Sie einzigartige intelligente aktive Teile Omron (SAP) ausnutzen können die Sie Zeit retten, wenn sie konfigurieren, in Auftrag geben und instandhalten Ihre Maschine. SAP werden, vorher getestete Sichtbarmachungsgegenstände mit dem eingebetteten Übertragungscode vorprogrammiert und holen ‚Drag & Drop-‘ Einfachheit zum Entwurf der menschlichen Maschinen-Schnittstelle.
Einrichtungsinformationen
|
Art |
Bestellnummer |
||
|---|---|---|---|
|
TFT, 15", 1024 x 768 Pixel |
mit Ethernet |
Schwarz |
NS15-TX 01 B.V. 2 |
|
Silber |
NS15-TX01S-V2 |
||
|
TFT, 12", 800 x 600 Pixel |
kein Ethernet |
Schwarz |
NS12-TS 00 B.V. 2 |
|
Elfenbein |
NS12-TS00-V2 |
||
|
mit Ethernet |
Schwarz |
NS12-TS 01 B.V. 2 |
|
|
Elfenbein |
NS12-TS01-V2 |
||
|
TFT, 10", 640 x 480 Pixel |
kein Ethernet |
Schwarz |
NS10-TV 00 B.V. 2 |
|
Elfenbein |
NS10-TV00-V2 |
||
|
mit Ethernet |
Schwarz |
NS10-TV 01 B.V. 2 |
|
|
Elfenbein |
NS10-TV01-V2 |
||
|
TFT, 8,4", 640 x 480 Pixel |
kein Ethernet |
Schwarz |
NS8-TV 00 B.V. 2 |
|
Elfenbein |
NS8-TV00-V2 |
||
|
mit Ethernet |
Schwarz |
NS8-TV 01 B.V. 2 |
|
|
Elfenbein |
NS8-TV01-V2 |
||
Anmerkung: Für die Zusätze beziehen Sie bitte sich
|
Einzelteil |
NS15 |
NS12 |
NS10 |
NS8 |
|---|---|---|---|---|
|
Darstellungsart |
15-Zoll-Farbe TFT |
12-Zoll-Farbe TFT |
10-Zoll-Farbe TFT |
8-Zoll-Farbe TFT |
|
Anzeigenentschließung |
1024×768 (XGA) |
800×600 (SVGA) |
640×480 (VGA) |
|
|
Zahl von Farben |
256 (32,768 für Bilddaten) |
|||
|
Hintergrundbeleuchtung |
2×CCFL |
1×LED |
||
|
Hintergrundbeleuchtungslebenszeit |
Min. 50000 Stunden |
|||
|
Blickwinkel |
Links/rechtes ±85°, Spitzen-70°, unteres 80° |
Links/rechtes ±60°, Spitzen-45°, unteres 75° |
Links/rechtes ±60°, Spitzen-35°, unteres 65° |
Links/rechtes ±65°, Spitzen-50°, unteres 60° |
|
Fingerspitzentablett |
Analoge widerstrebende Note |
Widerstrebende Note der Matrix |
||
|
Zahl von Funktionsschlüsseln |
3 |
- |
||
|
Maße in Millimeter (H×W×D) |
304×405×75.8 |
241×315×48.5 |
177×232×48.5 |
|
|
Gewicht |
4,2 Kilogramm-Maximum. |
2,5 Kilogramm-Maximum. |
2,0 Kilogramm-Maximum. |
|
|
SchirmDatenbreite |
MB 60 |
|||
|
Interner Speicher |
Biss Gedächtnis: 32.767 Bits, Wortgedächtnis: 32.767 Wörter, Retentative-Gedächtnis: 8.192 Bits und 8.192 Wörter. |
|||
|
Schnittstelle der codierten Karte |
1 Schlitz ATA Compact Flash-Karte |
|||
|
Druckerverbindung |
PictBridge-Unterstützung |
|||
|
Serie (COM1) |
1×RS-232 |
|||
|
Serie (COM2) |
1×RS-232/422/485 |
1×RS-232 |
||
|
USB-Sklave |
Für die Programmierung u. den Druck |
|||
|
Ethernet |
IEEE 802.3u 10Base-T/100Base-TX |
|||
|
Expansionsmodul |
Optionales Netz/Videoeinheit |
Optionale Videoeinheit |
||
|
Netzspannung |
24 VDC ±15% |
|||
|
Leistungsaufnahme |
45 w-Maximum. |
25 w-Maximum. |
||
|
Batterie |
CJ1W-BAT01 |
|||
|
Batterielebenszeit |
5 Jahre (bei 25°C) |
|||
|
Einschließungsbewertung (Vorderseite) |
IP65F (gleichwertig mit NEMA4) |
|||
|
Erhaltene Standards |
Unterschied ULs 1604 Klassen-1. 2, cUL, CER, Lloyds, DNV |
|||
|
Betriebsumgebung |
Keine Schadgase |
|||
|
Störsicherheit |
Passen sich an IEC61000-4-4, 2 KV an (Stromleitungen) |
|||
|
Umgebungstemperatur |
0 zu 50°C 1
1. sehen Sie Handbuch für Details.
|
|||
|
Umgebende Betriebsfeuchtigkeit |
35% bis 85% (0 bis 40°C) ohne Kondensation, 35% bis 60% (40 bis 50°C) ohne Kondensation |
|||
